9. Нож разведчика стреляющий нрс-2.

7,62 мм нож разведчика стреляющий является личным оружием нападения и защиты, предназначен для поражения противника в ближнем бою как клинком, так и с помощью стреляющею устройства в условиях, требующих бесшумной и беспламенной стрельбы.

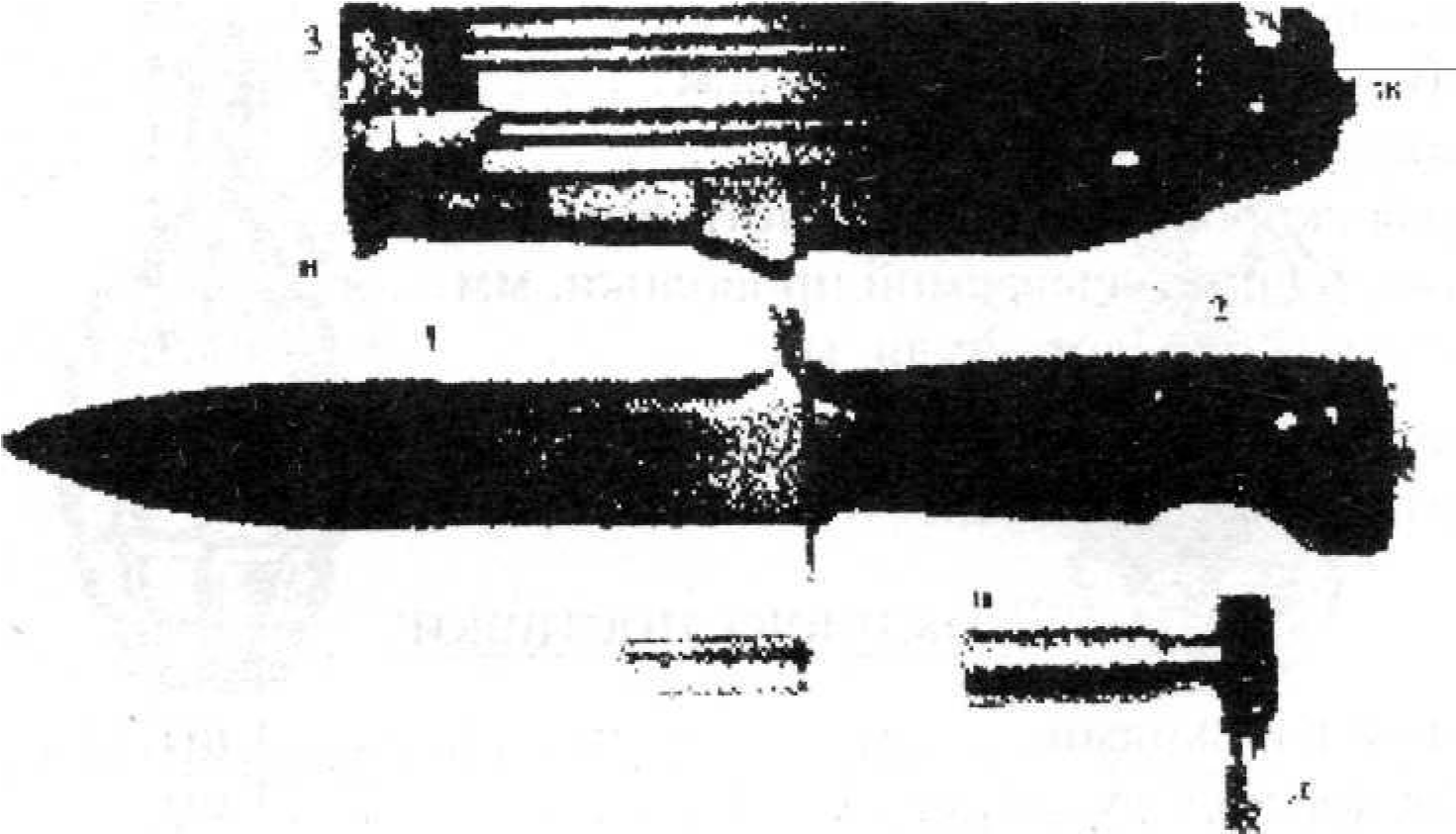

Рис. 4.32 Общий вид НРС-2

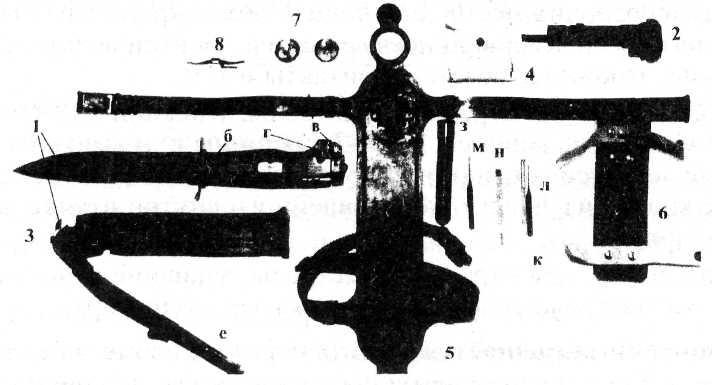

Рис. 4.33 Основные части НРС-2 Нож состоит из следующих основных частей и механизмов:

1. Клинка с пилкой и гардом.

2. Стреляющего устройства: 3. Ножны:

а) ствола; с) рычага;

б) рычага взвода: ж) отвертки;

в) предохранителя; з) кусачек;

г) спускового крючка; и) защѐлки;

д) замыкателя.

Для стрельбы используются специальные патроны СП-4.

Тактико-техническая характеристика:

Калибр, мм .............................................................. 7,62

Масса с ножнами и патроном, кг ......................... 0,57 Длина, мм:

— нож ....................................................................... 290

— лезвие. . ................................................................ 160

Прицельная дальность, м ................. . ..................... 25

Наиболее эффективный огонь, м. .......................... 25

Ёмкость магазина, шт. патр. . .................................... 1

Боевая скорострельность, выстр./мин ...................... 1

Диаметр перекусываемой проволоки, мм ................ 5

Начальная скорость пули, м/с…………………… 270

Кусачки позволяют перекусывать проволоку, находящуюся под напряжением до 400 В.

Комплект поставки:

1 Нож с ножнами ............................................... I шт.

2. Вкладыш в рукоятку ...................................... 1 шт. 3. Пенал с крышкой ............................................ 1 шт.

к) протирка ...................................................... 1 шт.

л) выколотка 2 мм ..................................... 1 шт.

м) выколотка 3 мм . . . . . . . . .......................... 1шт.

н) отвертка ....................................................... 1 шт.

4. Сумочка для патронов .................................... 1 шт.

5. Подвеска для ношения ножа на бедре. ... 1 шт. 6. Подвеска для ношения ножа на поясе. . . . 1шт.

7. Обтюратор ....................................................... 1 шт. 8. Пружина ................... ....................................... 1 шт.

10. Ручные осколочные гранаты

Ручные осколочные гранаты предназначены для поражения живой силы и огневых средств противника осколками в ближнем бою.

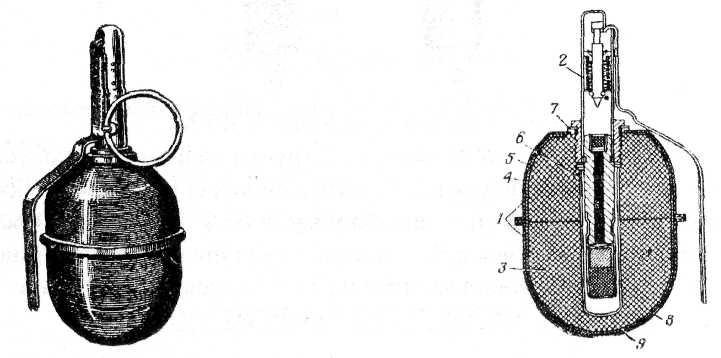

Рис. 4.34 Общий вид РГД-5. Рис. 4.35 Устройство РГД-5:

1 корпус; 2 запал; 3 разрывной заряд; 4 колпак; 5 вкладыш колпака; 6 трубка для запала; 7 манжета; 8 поддон; 9 вкладыш поддона.

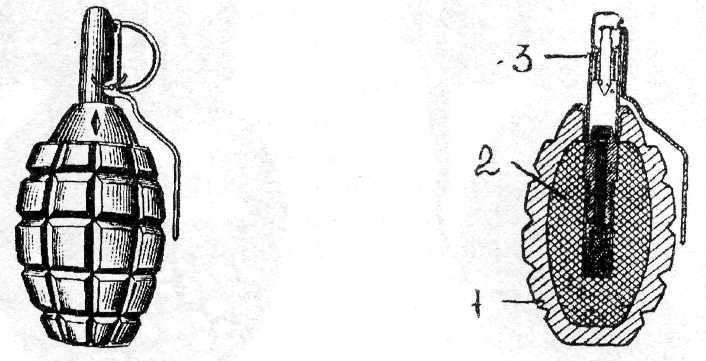

Рис. 4.36 Общий вид Ф-1 Рис. 4.37 Устройство Ф-1:

1 корпус; 2. разрывной заряд; 3 запал.

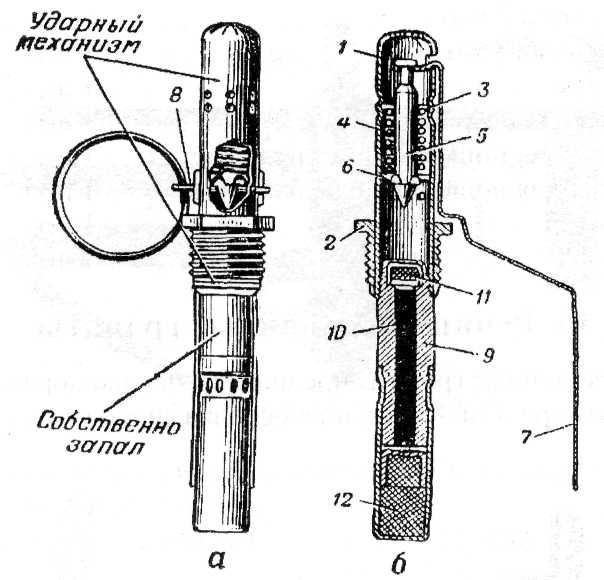

Рис. 4.38 Запал гранаты УЗРГМ:

а общий вид; б в разрезе: 1 трубка ударного механизма;

соединительная втулка; 3 направляющая шайба; 4 боевая пружина; 5 ударник; 6 шайба ударника; 7 спусковой рычаг; 8 предохранительная чека; 9 втулка замедлителя; 10 замедлитель; 11 капсюль воспламенитель; 12 капсюль детонатор.

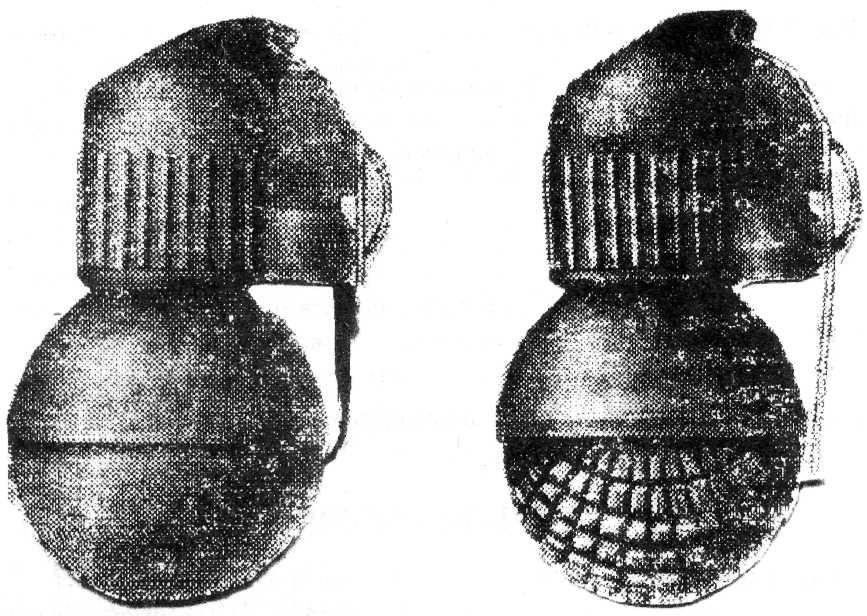

Рис. 4.39 Общий вид РГН Рис. 4.40 Общий вид РГО

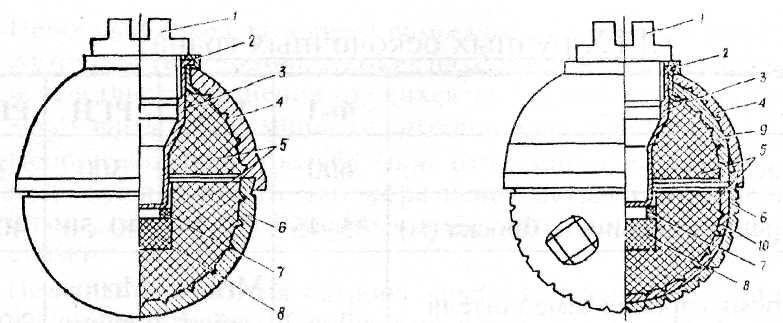

Рис. 4.41 Устройство РГН без Рис. 4.42 Устройство РГО без запала: запала:

I пробка; 2 манжета; 3 стакан; 4 полусфера; 5 взрывчатая смесь; 6 полусфера; 7 прокладка; 8 шашка; 9, 10 полусфера.

Устройство запала

1. Накольно - предохранительный механизм.

2. Датчик цели.

3. Дистанционное устройство.

4. Механизм дальнего взведения.

5. Детонирующий узел,

Метание ручных осколочных гранат 1. Для заряжания гранаты необходимо:

— вывинтить пробку из трубки корпуса и ввинтить запал.

2. Для метание фанаты необходимо:

— взять гранату в руку и пальцами плотно прижать спусковой рычаг к корпусу гранаты;

— другой рукой сжать (выпрямить) концы предохранительной чеки и за кольцо пальцем выдернуть еѐ из запала;

— размахнуться и бросить гранату в цель; (после метания оборонительной гранаты укрыться).

2. При метании гранаты стоя с места надо встать лицом к цели; гранату взять в правую руку (левую), оружие в левую (правую) руку и выдернуть чеку. Сделать правой ногой шаг назад, согнуть еѐ в колене и как бы закручивая корпус вправо, произвести замах гранатой по дуге вниз и назад; быстро выпрямляя правую ногу и поворачиваясь грудью к цели, метнуть гранату, пронося еѐ над плечом и выпуская с дополнительным рывком кисти, тяжесть тела в момент броска перенести на левую ногу.

Метать гранату следует энергично, придавая ей наиболее выгодную траекторию полета.

ТТХ ручных осколочных гранат

№		Ф-1	РГО	РГН	РГД-5
1	Вес, гр.	600	520	300	310
2	Средняя дальность броска (м)	35-45	35-45	40-50	40 50
3	Время горения замедли геля запала (сек)	3,2 ... 4,2	Мгнов. действия	Мгнов. действия	3.2-4,2
4	Радиус разлета убойных осколков (м.)	200	16,5	8,7	25
5	Запал	УЗРГМ	УДЗ	УДЗ	УЗРГМ

11. Задержки при стрельбе и способы их устранения

Задержки при стрельбе из оружия возможны в результате неосторожного обращения с ним, загрязнения и износа частей, а также при неисправности патронов.

Запомни главное: в случае возникновении задержки при стрельбе сначала следует перезарядить оружие.

Если перезаряжением задержка не устраняется или снова повторяется, то необходимо оружие разрядить, определить причину задержки и устранил» еѐ.

Основными причинами задержек при стрельбе могут быть:

1. Недоход затворной рамы в переднее положение, вызванный загрязнением (нагаром) трущихся поверхностей узлов и деталей оружия или помятостью патрона или ленты;

2. Осечка, вызванная неисправностью патрона или износом (полом кой) ударника, загрязнением оружия или застыванием смазки;

3. Неизвлечение гильзы из-за неисправности выбрасывателя, загряз нения патронника пли срыва закраины гильзы;

4. Невыброс извлеченной гильзы из ствольной коробки (прихват гильзы) вследствие неисправности отражательного выступа, или не исправности выбрасывателя, или загрязнения трущихся частей, газовых путей, патронника;

5. Поперечный; разрыв гильзы (затворная рама не дошла в переднее положение, так как передняя часть гильзы осталась в патроннике) из-за большого зазора между казенным срезом ствола и затвором или дефектного патрона;

6. Неполный отход затворном рамы назад (затворная рама в промежуточном положении, патрон находится в зацепах извлекателя)

вследствие загрязнения трущихся частей пли заклинивания (перекоса) ленты в приемнике (в патронной коробке);

7. Непроизвольная стрельба (при отпускании спускового крючка из-за неисправности пли загрязнения деталей спускового механизма, скругления боевого взвода затворной рамы, застывания смазки;

8. Незахват пли потеря патрона зацепами извлекателя происходит из-за неисправности зацепов извлекателя или осадки (поломки) пружины.
