8 Фиксатор.

Боевые свойства

Вес ........................................................................................ 2.9 кг;

Бронепробиваемоеть ........................................................ 400 мм;

Калибр ................................................................................. 72.5 мм;

Начальная скорость .......................................................... 144 м/с;

Прицельная дальность .............. , . . .............................. …250 м; Дальность прямого выстрела (цель Н - 2 м) .................... 170 м;

Кумулятивная.

Производство выстрела включает перевод пускового устройства из походного положения в боевое, прикладку, прицеливание и нажатие на спусковой рычаг теп тала.

Для перевода пускового устройства из походного положения в боевое следует;

— установить диоптр при температуре окружающей среды выше 15° С па знак «+», при температуре окружающей среды ниже минус 15° С на знак «-» и на знак «+15°» при температуре окружающей среды от - 15° до + 15° С. Для этого вращением диоптра совместить соответствующий знак с белой точкой на стойке. РПГ-26 поступает с завода с установкой иа знаке «+15°»;

— поднять мушку вверх до упора;

— выдернуть чеку;

— положить РПГ-26 на правое плечо, охватив ладонью левой руки нижнюю часть трубы (примерно посредине между мушкой и стопкой);

— взвести ударно-спусковой механизм, для чего провернуть предохранительную стойку вверх до упора. Для прикладки РПГ -26 следует:

расположить РПГ -26 на правом плече примерно серединой трубы и, продолжая удерживать кистью левой руки снизу около середины, перенести кисть правой руки к кожуху, расположив еѐ так, чтобы указательный палец лежал па спусковом рычаге шептала; —при стрельбе лежа поставить локти рук на землю в наиболее удобное положение примерно на ширину плеч, йоги слегка рас кинуть носками наружу (между стрелком и пусковым устройством должен быть угол около 120°);

при стрельбе с колена локоть левой руки можно упереть в левое колено или держать несколько выше, а локоть правой руки опустить;

— при стрельбе стоя локти рук приблизить к туловищу; Для прицеливания из РПГ-26 надо смотреть через диоптрийное отверстие так, чтобы вершина нужной прицельной марки располагалась

в центре отверстия, т.е. взять ровную мушку и совместить еѐ с точкой прицеливания.

Для нажатия па спусковой рычаг шептала надо предварительно затаить дыхание, взять ровную мушку и совместить еѐ с точкой прицеливания, а затем плавно нажимать на спусковой рычаг шептала, пока не произойдет выстрел.

Если при прицеливании ровная мушка значительно отклонится от точки прицеливания, нужно, не усиливая и не ослабляя давления на спусковой рычаг шептала, уточнить наводку, а затем усилить нажим на спусковой рычаг шептала.

7. Автоматический гранатомет на станке АГС-17

«ПЛАМЯ»

Предназначен для поражения живой силы и огневых средств противника, расположенных вне укрытий, в открытых окопах и за естест-

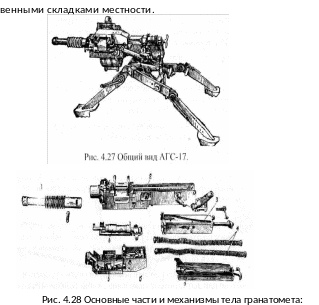

1 Ствол; 2 ствольная коробка; 3 затвор; 4 возвратные пружины;

5 приемник; 6 ударно-спусковой механизм; 7 крышка ствольной коробки с механизмом перезаряжания.

Боевые свойства АГС-17

Вес гранатомета без станка ..................................... 18 кг;

Вес станка ................................................................ 12 кг;

Вес коробки с выстрелами ...................................... 14,5 кг;

Емкость коробки .................................................. .29 выстрелов; Прицельная дальность стрельбы ............................ 1700 м; Темп стрельбы;:

мах ............................................. 350-400 выст./мин;

min ............................................. 50—100 выст./мин;

Калибр ..................................................................... 30 мм;

Начальная скорость гранаты .................................. 185 м/с; Вес выстрела ............................................................ 350 г;

Радиус сплошного поражения осколками. . . не менее 7 м

8. Подствольные гранатометы ГП-25 «Костер», ГП-30 «Обувка»

Назначение:

40 мм гранатомет ГП-25 (ГП-30) является подствольным гранатометом, крепящимся под стволом автомата Калашникова всех модификаций (исключение АКС-74У), а также 5,45 мм автомата Никонова АН-94 «АБАКАН» предназначен для борьбы с открытой живой силой, а также с живой силой, находящейся в открытых окопах, траншеях и на обратных скатах местности.

Рис. 4.29 Общий вид ГП-25. Рис. 4.30 Общий вид ГП-30 с выстрелами ВОГ-25.

Рис. 4.31 Общее устройство ГП-25 (ГП-ЗО):
