Пояснительная записка

На строительство монолитного, 9-ти этажного, односекционного, жилого дома в г. Москве.

1. Технико-экономические показатели (тэп):

Площадь участка – 0,15 га

Площадь застройки – 1 462 м²

Этажность – 9

Высота этажа – 3,0 м

Верхняя отметка здания – 31,50 м

Глубина заложения фундамента - -3,00

Общая площадь здания – 15 320 м²

Общий объем здания – 45 960 м³

в т.ч. – подземная часть – 2 100 м³

надземная часть – 43 860 м³

УЗ

-3.00

+31.50

-0.50

0.00

+31.50

-0.50

Строительство монолитного, 9-ти этажного, односекционного, жилого дома

Фасад в осях 1-9

Разрез 1-1

УЗ

14400

3300

3300

3300

4500

27300

3300 3000 4200 3300 3300 3000 2700 4500

План типового этажа

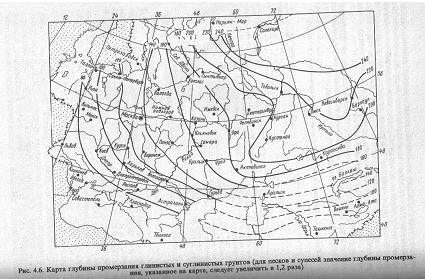

Вопрос: В каком нормативном документе указаны глубины промерзания грунтов? (название, № раздела, № рис.)

2. Инженерно-геологические условия площадки строительства Объекта:

Грунты основания – суглинки водонасыщенные.

Сезонная отметка уровня подземных водоносного горизонта - (-1,5 м) от поверхности земли.

Глубина промерзания – 1,40 м.

Вывод:

1. Для защиты подземной части здания от грунтовых вод предусмотреть сплошную горизонтальную, вертикальную гидроизоляцию.

2. О

   Горизонтальная гидроизоляция

   беспечить характеристики бетонных конструкции применяемых для стен подвала и фундаментов класс бетона не ниже В ….., морозостойкость не менее F …...

Прижимная кирпичная стенка

Естест-ное осн-ние – суглинки водонас

Выравнивающая стяжка δ=80 мм

Гориз-ая рул. гидроизоляция δ= 20 мм

Защитная стяжка δ=20 мм

Мон. ж\б плита δ=500 мм

ФБС

ФБС

ФБС

Вертикальная гидроизоляция

УПВ – сезонный (весна) уровень подъема грунтовых вод.

Вопросы:

1. Что W……….., F……?

3. Инженерно-экологические условия:

Содержание химических элементов в массиве разрабатываемого грунта – в пределах ПДК.

Содержание биологических организмов в массиве разрабатываемого грунта – с глубины 2,0 м превышает ПДК.

Вывод:

1. Объем грунта разрабатываемый с отметки –2,50 вывезти на спецполигон специализированным предприятием (полигон утилизации/переработки/захоронения химических, биологический отходов).

2. Внутренний подземный объем здания требует механической защиты от проникновения биологических соединений. (В данном примере: Защита обеспечивается сплошной гидроизоляцией – условия по гидрогеологии площадки)

Вопросы:

1. Высота вертикальной гидроизоляции над УВГ (УПВ) минимальный размер?

2. Высота горизонтальной гидроизоляции между фундаментом и надземной частью, минимальный размер над отмосткой здания?

3. Высота капиллярного подъема воды в разных грунтах: глина; суглинки; песок?

4. ОСНОВНЫЕ КОНСТРУКЦИИ ЗДАНИЯ.

4.1 Подземная часть:

- монолитная ж/б плита, толщиной δ = 500 мм, класс бетона В, W, F, процент армирования %, содержания арматуры кг/м³;

- стены: сборные из ж\б фундаментных блоков шириной в = 600 мм на растворе марки …..;

- перекрытие над подземной частью монолитная ж/б плита, толщиной δ = 300 мм.

4.2 Надземная часть (неполная стержневая система):

- наружные колоны 500500 мм и колоны-пилоны 500……..;

- внутренняя, продольная, монолитная ж\б стена шириной в = 200 мм;

- межэтажные перекрытия, покрытие монолитные ж\б плиты, толщиной δ = 200 мм

4.3 Наружное ограждение.

Многослойная конструкция: пенобетонные блоки; вентфасад с полутвердой минплитой.

Вопрос:

1. Есть ли вентсистемы с крепление направляющих (несущих) с шагом по вертикали 3,0 м (крепление в торец монолитной ж/б плиты перекрытия)?

2. Какой марки пеноблок (газосиликатный блок) может воспринимать нагрузку от выдергивания крепления фентсистемы (теплоконструкционные блоки)?

Вопросы:

1. Фундаментные цементные блоки для стен подвалов должны иметь:

- класс бетона не ниже В …….?

- морозостойкость не менее F ………?

2. Минимальная марка раствора для подземной кладки и кладки цоколей ниже гидроизоляционного слоя (зависит от срока службы здания) ……….?

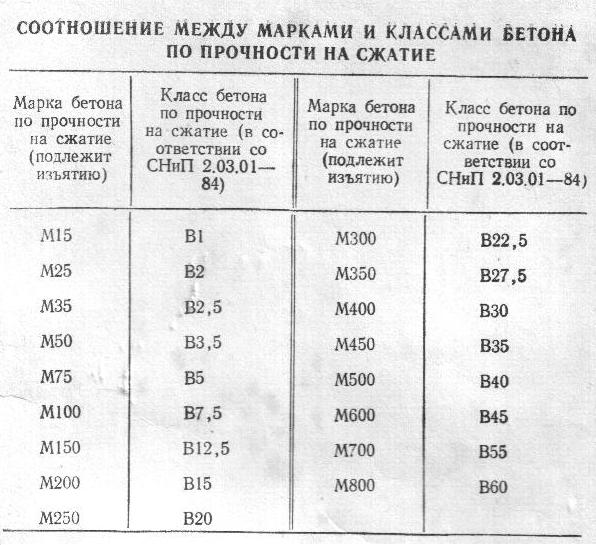

3. Класс бетона В - …….., марка бетона М - …….. что обозначает? Их связь?

4. Процент армирования %:

- слабоармированные………..%;

- среднеармированые………..%;

- высокоармированные………%

5. Среднее содержание арматуры кг в м³ конструкции:

- фунд/плита………….кг/м³;

- плита перекрытия………….кг/м³;

- стены………….кг/м³;

- колоны………….кг/м³.

Источник:

1. СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».

2. ГОСТ 13579-78* «Бетонные блоки для стен подвалов».

3. ГОСТ 5802-86 «Растворы строительные. Методы испытания».
