Работа № 4
Тема «Вешение линий, измерение расстояния на различных формах рельефа».
Приобретаемые навыки: навыки по вешению линий, измерению линий в прямом и обратном направлениях.
Продолжительность: 2 часа
Место проведения: учебный кабинет
Организация работы: звеньевая
Перечень оборудования: лента, вехи, шпильки, полевые журналы.
Ход работы
Прямую линию на местности обычно обозначают двумя вехами, установленными на её концах. Если длина линии превышает 100 м или на каких-то её участках не видны установленные вехи, то с целью удобства и повышения точности измерения её длины используют дополнительные вехи. Их устанавливают в воображаемой отвесной плоскости, проходящей через данную линию. Эту плоскость называют створом линии. Установка вех в створ данной линии называется вешением (рис. 6).
Рисунок 6- Вешение линии
Вешение линий может производиться на глаз, с помощью полевого бинокля или зрительной трубы прибора. Вешения обычно ведут «на себя». Наблюдатель становится на провешиваемой линии у вехи А (рис. 6), а рабочий по его указанию ставит веху в точку С так, чтобы она закрывала собой веху В. Таким же образом последовательно устанавливают вехи в точках D и Е. Установка вех в обратном направлении (от себя), является менее точной, так как ранее выставленные вехи закрывают видимость на последующие. Более точно вехи в створ выставляют по теодолиту, установленному в точке А и сориентированному на веху В.
Работа №5
Тема «Отработка установки приборов на точке».
Приобретаемые навыки: навыки по выполнению центрирования, горизонтирования приборов, навыки работы на станции с прибором.
Продолжительность: 2 часа
Место проведения: учебный кабинет
Организация работы: звеньевая
Перечень оборудования: нивелиры, рейки.
Ход работы
При работе на станции приводили прибор в рабочее положение, т.е. центрирование и горизонтирование. При выполнении горизонтирования устанавливали штатив примерно в горизонтальное положение.
Установка нивелира в рабочее положение заключается в установке для наблюдений зрительной трубы и горизонтировании прибора. Так же, как и для зрительных труб теодолита, установка для наблюдения зрительных труб нивелиров заключается в получении четкого изображения сетки нитей и изображения концов цилиндрического уровня, которое проецируется оптической системой в левую часть поля зрения (у нивелиров с цилиндрическим уровнем при зрительной трубе).
Горизонтирование выполняется приведением пузырька установочного уровня в центр ампулы. Если установочный уровень цилиндрический, то последовательность горизон-тирования такая же, как и при гори-зонтировании теодолита. Если установочный уровень круглый, то для установки нивелира в рабочее положение вращают два подъемных винта в противоположные стороны, выводят пузырек уровня по направлению на третий винт подставки. После этого третьим подъемным винтом приводят пузырек на середину ампулы. Затем установку следует повторить на другом подъемном винте.
Горизонтирование нивелиров, имеющих компенсатор наклона, выполняют аналогично. Высокоточные нивелиры с компенсаторами и нивелиры повышенной точности имеют обычно цилиндрический установочный уровень.

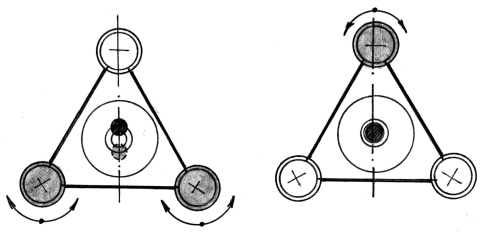

Рисунок 7- Установка нивелира в рабочее положение
