Работа № 1

Тема «Подготовка приборов к работе и их поверки».

Приобретаемые навыки:навыки по выполнению поверок прибора и их исправление.

Продолжительность:6 часов

Место проведения:учебный кабинет

Организация работы:звеньевая

Перечень оборудования:Геодезические приборы, журналы.

Ход работы

Перед производством работ необходимо произвести поверки. В нивелире должны соблюдали соответствующие геометрические и оптико-механические условия. Поэтому перед работой нивелир проверели (делают поверки). Проверку внешнего состояния и комплектности нивелира произвели осмотром. Визуально проверяли чистоту оптических деталей зрительной трубы, контрастность и четкость одновременного изображения нитей сетки, концов пузырька контактного уровня. Убедились в отсутствии коррозии и дефектов на приборе, которые могут затруднить работу с прибором. Комплектность нивелира должна соответствовать указанной в паспорте нивелира.

Проверку работоспособности нивелира и взаимодействие его подвижных узлов производят опробованием. При опробовании обратили внимание на исправность всех частей нивелира, отсутствие качаний в подъемных, наводящих и закрепительных винтах; плавность вращения окуляра, элевационного винта. Проверели исправность зеркала подсветки уровня и крепления всех подвижных частей нивелира и стопорных винтов. Юстировочные винты должны занимать среднее положение. При проверке нивелира с компенсатором необходимо убедиться, что подвесная система компенсатора и демпфер работают.

Проверили исправность штатива, убедились, подходит ли становой винт к нивелиру. Подтягиваем все винты и гайки на штативе и проверяют его устойчивость. Для этого нивелир устанавили на штатив и приводят его в рабочее положение; наводят трубу на рейку и запоминают по ней отсчет. Затем слегка нажимают на головку штатива, после чего опять отсчитывают по рейке. При устойчивом штативе отсчеты по рейке и положение пузырька незначительно отличаются от первоначального. При проверке нивелира с компенсатором при легком постукивании по штативу отсчет по рейке не должен изменяться. Если отсчёты различаются значительно, то следует установить и устранить причины неустойчивости штатива. В данном условии поверки были выполнены.

Ось круглого уровня должна быть параллельна оси вращения нивелира. Ось круглого уровня – нормаль к поверхности шлифовки уровня в точке нуль-пункта.

Зрительную трубу устанавливают параллельно двум подъемным винтам. Тремя подъемными винтами приводят пузырек круглого уровня в нуль-пункт и поворачивают верхнюю часть нивелира вокруг вертикальной оси на 180° . Если после этого пузырек уровня останется в центре ампулы, то условие выполнено. В противном случае пузырек приводят в первоначальное положение, перемещая его на первую половину дуги отклонения при помощи юстировочных винтов уровня к нуль-пункту, а на другую половину - подъемными винтами. После этого проверку повторяют до выполнения условия. По окончании проверки юстировочные винты надежно закрепляют.

Проверку правильности установки сетки нитей производят для того, чтобы убедиться, что вертикальная нить сетки при среднем положении пузырька уровня совпадает с отвесной линией, а горизонтальная нить сетки перпендикулярна к вертикальной оси нивелира.

Для выполнения проверки на расстоянии 10 - 15 м от нивелира закрепляют отвес. Приводят нивелир в рабочее положение и наводят вертикальную нить сетки на нить отвеса. Если один конец вертикальной нити сетки отклоняется от нити отвеса более чем на 1 мм (определяется линейкой), то установку сетки нитей исправляют. Для этого отвинчивают винты (под отвертку), крепящие окулярную часть, и отсоединяют ее от корпуса трубы, тем самым освобождают доступ к оправе сетки нитей. Ослабив винты 16, крепящие оправу, слегка поворачивают ее до совпадения изображения вертикальной нити сетки и нити отвеса. После этого винты закрепляют и устанавливают на место окулярную часть. Проверку повторяют, чтобы убедиться, что вертикальная нить установлена правильно.

Проверку правильности установки горизонтальной нити сетки производят следующим образом: приводят нивелир в рабочее положение, наводят краем горизонтальной нити на четко видимую цель, находящуюся на удалении около 10 м от нивелира. Медленно перемещают в горизонтальной плоскости зрительную трубу наводящим винтом и следят, не отклоняется ли горизонтальная нить с выбранной цели. При отклонениях более 1 мм выполняют юстировку сетки нитей так же, как для вертикальной нити.

Для нивелира с цилиндрическим уровнем при зрительной трубе необходимо выполнение следующего главного условия: ось цилиндрического уровня должна быть параллельна оси визирования зрительной трубы.

Проверку правильности установки цилиндрического уровня выполняют в два последовательных этапа:

а) отвесная плоскость, проходящая через ось цилиндрического уровня, должна быть параллельна отвесной плоскости, проходящей через визирную ось зрительной трубы;

б) проекция на отвесную плоскость угла (i) между осью цилиндрического уровня и визирной осью трубы должна быть не более установленной величины (по инструкции 10" для всех типов нивелиров).

Для проверки первого условия нивелир устанавливают в 50 м от рейки, при этом один подъемный винт подставки должен быть направлен в сторону рейки. Тщательно горизонтируют прибор, совмещая элевационным винтом концы пузырька уровня, фокусирующим винтом добиваются четкого изображения и записывают отсчет. Далее подъемными винтами дают боковой наклон оси прибора (примерно на два полных оборота винта), следя при этом, чтобы отсчет по рейке не изменялся, и отмечают положение концов пузырька уровня. Те же операции необходимо проделать при боковом наклоне оси в противоположную сторону. Если в обоих случаях концы пузырька уровня остаются в совмещенном положении или смещаются в обоих случаях в одинаковом направлении, установка уровня считается правильной. В противном случае должна быть выполнена юстировка уровня с помощью горизонтальных исправительных винтов 12 при цилиндрическом уровне 11, предварительно необходимо ослабить один из вертикальных исправительных винтов 12.

Проверку второго условия следует проводить одним из следующих способов:

-нивелированием вперед (рисунок 1);

-нивелированием из середины в сочетании с нивелированием вперед (рисунок 2);

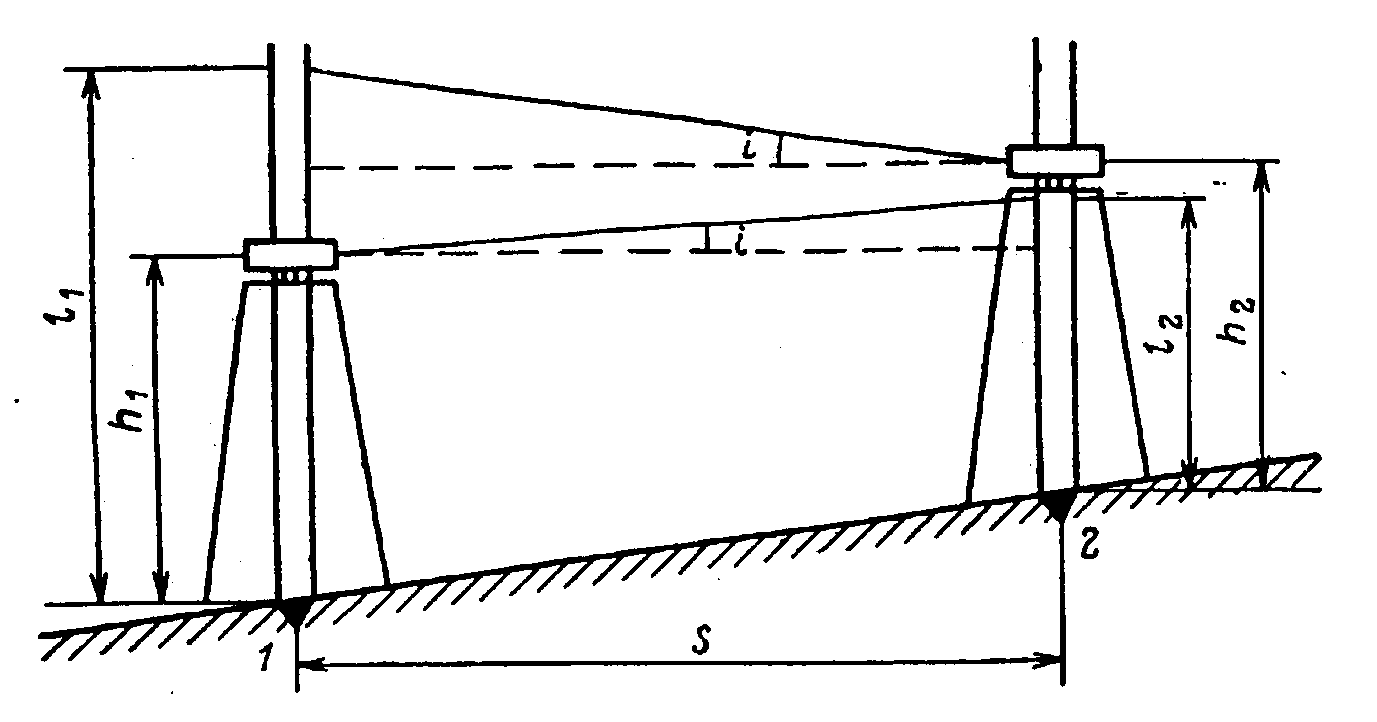

Рисунок 1 - Схема способа нивелирования вперед

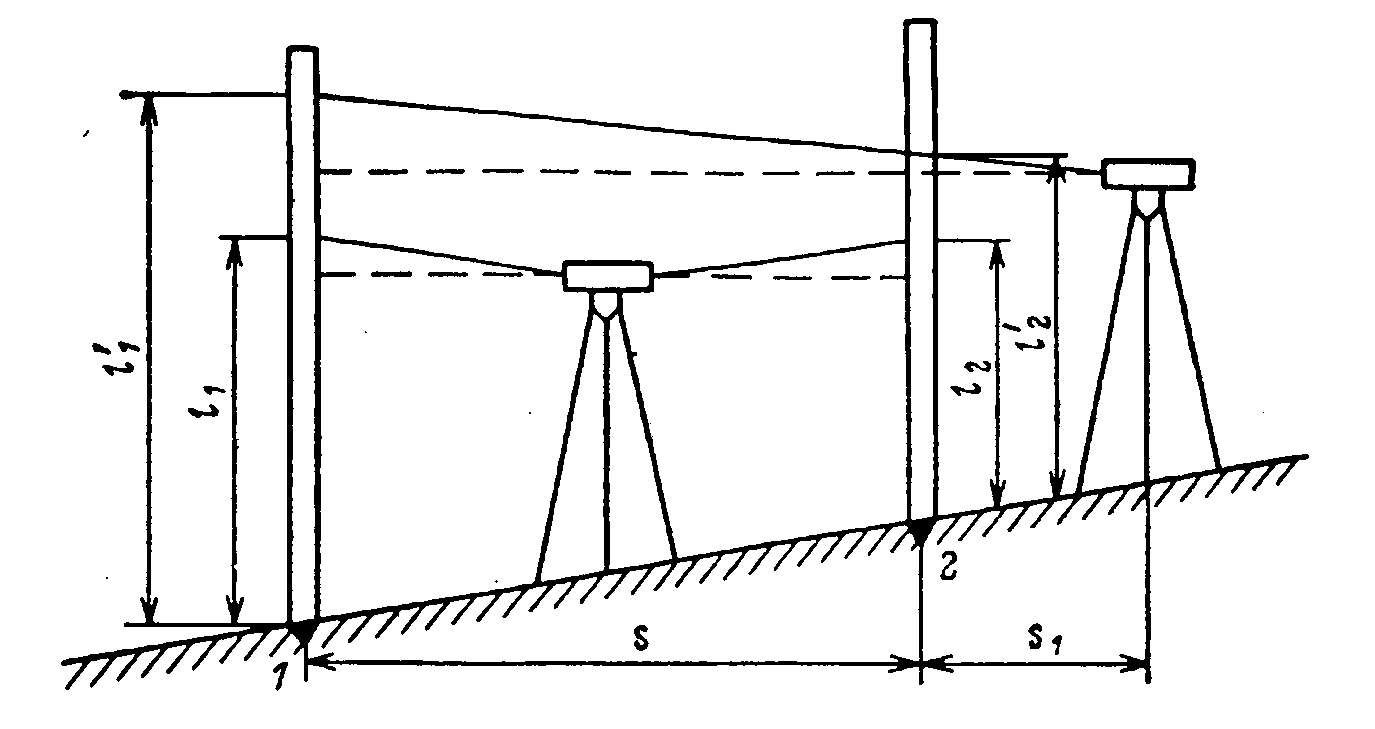

Рисунок 2- Схема способа нивелирования из середины в сочетании с нивелированием вперед

Количество приемов при каждом способе измерений должно быть не менее трех. В каждом приеме определяют угол i. За окончательное значение угла i принимают среднее арифметическое из всех результатов. Расхождение отдельных значений угла i не должно превышать 5".В данном условии поверка была выполнена.

Способ нивелирования вперед основан на принципе двойного нивелирования двух точек 1 и 2, закрепленных на местности костылями или кольями на расстоянии около 50 м.

Нивелир устанавливают над одной из точек, приводят его в рабочее положение, измеряют высоту прибора h1 над точкой 1 и берут отсчет l2 по рейке, установленной в точке 2. Меняют местами нивелир и рейку, повторяют операции и получают высоту h2 и отсчет l1. Значение угла i вычисляют по формуле

, (1)

где S – расстояние между точками 1 и 2; ρ = 206265" – число секунд в радиане.

Юстировка угла i выполняется с помощью вертикальных исправительных винтов 12 при цилиндрическом уровне, предварительно слегка ослабив один из горизонтальных винтов 12.

В лаборатории второе условие поверки можно выполнить методом кондукторов. Для этого закрепляют металлические линейки на противоположных стенах лаборатории на одном уровне от пола. Нивелир устанавливают на станции, приводят его в рабочее положение, берут отсчеты а и b, соответственно по дальней и ближней линейкам. Если отсчеты одинаковы или различаются на 1 мм, то условие поверки выполняется.

В противном случае полученный отсчет по дальней линейке считается неправильным. Необходимо определить правильный отсчет а1, для чего рулеткой измеряют расстояния до дальней D1 и ближней D2 линеек и вычисляют отсчет а1 по формуле

(2)

Для юстировки визирную ось трубы устанавливают элевационным винтом на правильный отсчет а1, при этом пузырек цилиндрического уровня отклоняется с нуль-пункта. Отклонение устраняют вертикальными исправительными винтами 12 при цилиндрическом уровне, предварительно слегка ослабив один из горизонтальных винтов 12.

Примечание. У нивелиров с компенсатором проверяют угол между горизонтальной плоскостью и визирной осью трубы (выполняют только второе условие проверки). Проверку проводят как для нивелиров с уровнем при трубе. Юстировку выполняют вертикальными исправительными винтами (под шпильку), расположенными на окулярном колене трубы.

Зрительную трубу нивелира наводят на рейку, тщательно фокусируют и берут отсчет. Затем изображение расфокусируют головкой кремальерного устройства, снова тщательно фокусируют и берут новый отсчет. Разность отсчетов не должна превышать 1 мм, в противном случае неисправность устраняется в мастерской. В данном условии поверка была выполнена.

Проверку производят многократным измерением превышения между двумя точками на местности способом нивелирования из середины. Измерения проводят по двум шкалам реек при длине визирного луча 100 м. Точки установки реек закрепляют нивелирными костылями или кольями с ввинченными в них шурупами со сферической головкой. Рейки в процессе измерения должны сохранять неизменное вертикальное положение. Нивелир устанавливают в створе между рейками на равных расстояниях от них, приводят в рабочее положение, и десятью приемами измеряют превышение между рейками, что составляет одну серию измерений. Число серий должно быть не менее пяти. Горизонт нивелира меняют перед каждым приемом и при переходе к новой серии. В данном условии поверка была выполнена.

Наиболее употребительный инструмент для измерения длин линий на местности, представляющий собой тонкую стальную полосу шириной 15—30 мм, длиной обычно 20 м.

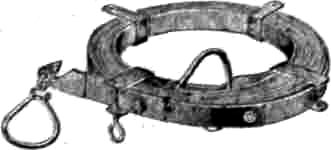

Рисунок 3- Мерная лента

Отдельные метры на обозначаются бляшками с надписями, называющими расстояние от концов ленты (с разных сторон бляшки), полуметры — бляшками без надписей, а десятые доли метра — круглыми отверстиями. Необходимым дополнением к М. л. являются комплект шпилек из толстой проволоки длиной 30 — 40 см (обычно 6 шт.) и к ним два сборных кольца, а также специальные щипцы с комплектом заклепок для ремонта ленты при ее разрыве. В данном условии поверка была выполнена.
