Измерение кренов

7.34. Измерение кренов зданий и сооружений выполняют вертикальным проектированием посредством измерения горизонтальных углов и по результатам измерений осадок фундамента.

7.35. При определении крена вертикальным проектированием (рис.87, а) выбирают заметную точку в верхней части здания и проектируют ее теодолитом вниз на цокольную часть здания или специально закрепленную в цоколе линейку. Расстояние между проекциями этой точки, полученное по двум циклам проектирования, отнесенное к высоте здания или сооружения, определяет величину крена.

Рис.87. Определение крена вертикальным проектированием

а - схема проектирования наблюдаемой точки на цоколь здания,

б - графическое определение общего крена здания

Для получения полной величины крена угла здания измеряют проекции выбранной точки здания с двух взаимно перпендикулярных сторон (рис.87, б), определяют частные вектора с опорного знака и со стороны знака , а затем по правилу параллелограмма получают величину полного линейного крена сооружения (проекции точки)

. (352)

Полный относительный крен сооружения определяется по формуле

, (353)

где - величина полного линейного крена сооружения;

- высота сооружения.

7.36. При определении крена координатным способом около сооружения устанавливают 2-3 опорных знака, устойчивость которых проверяют в каждом цикле наблюдений методом триангуляции или направлений. Из опорных точек периодически прямой засечкой определяют координаты верхних и нижних точек сооружения. По разностям координат находят величину крена в течение определенного промежутка времени, а также его направление.

Относительный крен вычисляют по формуле (353).

7.37. Наиболее надежным способом наблюдений за креном сооружения считают периодическое измерение горизонтальных углов между неизменными направлениями ( , ) и направлениями ( , ) на верхнюю наблюдаемую точку с помощью точного теодолита, установленного в опорных точках и (рис.88).

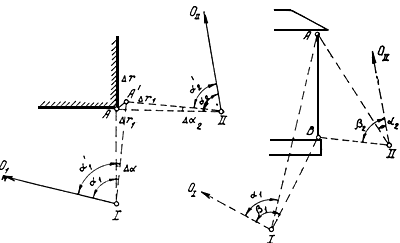

Рис.88. Измерение крена методом горизонтальных углов

По величине изменения горизонтальных углов с течением времени и и горизонтальному расстоянию до наблюдаемой точки по формулам (346) находят составляющие крена , и полную линейную величину крена :

(354)

Также определяют приращение крена точки , расположенной внизу этой же наружной грани стены. Разница приращений кренов точек и , отнесенная к высоте , показывает полную величину крена сооружения.

7.38. Для определения кренов применяют высокоточное геометрическое нивелирование относительно исходного репера стенных марок, установленных с четырех противоположных сторон сооружения (рис.89). По разностям осадок в двух взаимно перпендикулярных направлениях по правилу параллелограмма определяют величину фундамента наклона . Зная расстояние между марками и высоту сооружения, можно вычислить величину крена сооружения

. (355)

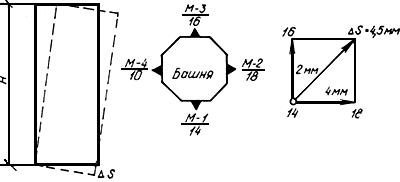

Рис.89. Определение крена методом нивелирования

7.39. Крен дымовых труб или других сооружений башенного типа, имеющих форму усеченного конуса, определяют методом вертикального проектирования либо посредством измерений горизонтальных углов.

7.40. При способе вертикального проектирования (рис.90, а) визирную ось теодолита, установленного на опорном пункте , по очереди наводят на боковые грани сооружений (точки 1 и 2) и проектируют их по двум положениям трубы на верхнюю часть фундамента (точки 1’ и 2’). Проекция центра верха трубы (точка ) находится на середине расстояния между точками 1 и 2.

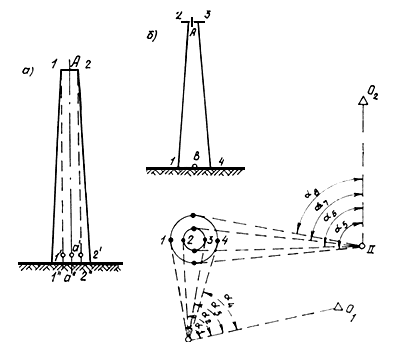

Рис.90. Определение крена дымовых труб

а - способом вертикального проектирования; б - способом измерения горизонтальных углов

Повторяя то же самое через некоторый промежуток времени, находят новое положение проекции центра верха трубы . Отрезок показывает величину крена в соответствующем направлении.

Также вычисляют составляющую крена с опорного пункта , расположенного на направлении, перпендикулярном первому. Полное приращение крена определяют по формуле (352).

7.41. Для определения крена трубы посредством измерений горизонтальных углов (рис.90, б) на образующей трубы намечают постоянные точки наблюдений 1, 2, 3 и 4. На расстоянии от трубы с опорного знака измеряют горизонтальные углы на точки 1, 2, 3 и 4. Вычисляют полуразности углов и , которые определяют направления на центр верха трубы и центр низа трубы . По формуле (355) вычисляют величину поперечного крена в данном направлении.

С опорного пункта измеряют направление на точки 5, 6, 7, 8 и по результатам этих измерений вычисляют составляющую крена в этом направлении и полную линейную величину крена сооружения .

Измерения повторяют через определенные интервалы времени.
