2. Расчет основания по деформациям
2.1. В настоящем разделе изложен расчет основания по деформациям с использованием расчетной схемы в виде линейно-деформируемого слоя (см. п.1.34).
При расчете деформаций основания с использованием расчетной схемы основания в виде линейно-деформируемого полупространства (см. разд.1) следует руководствоваться указаниями главы СНиП по проектированию оснований зданий и сооружений.
2.2. Расчет основания по деформациям производят для определения минимальных размеров плитного фундамента, при которых выполняются конструктивные ограничения и требования главы СНиП на проектирование оснований зданий и сооружений, предъявляемые к давлению под подошвой фундамента и на кровлю грунта, находящегося в пределах сжимаемой толщи основания и имеющего сжимаемость, меньшую сжимаемости вышележащих слоев, а также к осадкам и кренам фундамента.
2.3. Подбор минимальных размеров фундамента производят шаговым методом, путем изменения длины консольных участков плитного фундамента и проверок (на каждом шаге) выполнения требований, предъявляемых главой СНиП на проектирование оснований зданий и сооружений к величинам, перечисленным в п.2.2. Шаг увеличения длины консольных участков фундамента следует принимать равным 300 мм. Учитывая трудоемкость вычислений, рекомендуется выполнять эти расчеты на ЭВМ с помощью программного комплекса "GEST-82", основные характеристики которого приведены в прил.1.
2.4. При учете различной сжимаемости слоев грунта, находящихся в пределах сжимаемой толщи основания, толщину каждого слоя грунта допускается принимать:
осредненной в пределах плана плиты при определении глубины сжимаемой толщи основания (при расчетной схеме основания в виде линейно-деформируемого полупространства) и толщины сжимаемого слоя основания (при расчетной схеме основания в виде линейно-деформируемого слоя), при выборе расчетной схемы основания, вычислении средней осадки основания и крена фундамента от внецентренного действия нагрузки;
по вертикали, проходящей через рассматриваемую точку фундамента, при вычислении осадок центра, угловых точек, середин сторон и других точек фундамента.
Выбор расчетной схемы и параметров основания
2.5. Для выбора расчетной схемы основания следует предварительно определить глубину сжимаемой толщи основания по указаниям прил.3 главы СНиП на проектирование оснований зданий и сооружений и толщину сжимаемого слоя основания в соответствии с рекомендациями настоящего Руководства.
2.6. Расчетную толщину линейно-деформируемого слоя основания, сложенного глинистыми или песчаными грунтами, определяют по формуле
,
(1)
где
- ширина фундамента, м;
и
- величины, принимаемые соответственно
равными для оснований, сложенных
глинистыми грунтами, - 9 м и 0,15, песчаными
- 6 м и 0,1;
- коэффициент, учитывающий фактическое
давление на основание, принимаемый
равным 0,8 при давлении
0,1
МПа и 1,4 при давлении
0,6
МПа (при промежуточных давлениях значение
определяют линейной интерполяцией).
Для элеваторных сооружений и силосных складов значение коэффициента следует принимать равным 0,75 для оснований, сложенных глинистыми грунтами, и 0,5 - песчаными.
Для фундаментов дымовых труб диаметром более 80 м коэффициент следует принимать равным 0,3 для оснований, сложенных глинистыми грунтами, и 0,2 - песчаными.
2.7. Значение
для основания, сложенного глинистыми
и песчаными грунтами, определяют как
средневзвешенное. Для этого сначала
вычисляют значение
в предположении, что основание сложено
только песчаными
или только глинистыми
грунтами.
При наличии в основании до глубины (от подошвы фундамента) слоев глинистого грунта различают следующие случаи (рис.1):
в пределах от до залегают только песчаные грунты
,
(2)
где
- суммарная толщина глинистых слоев до
глубины
;
2) в пределах от до залегают только глинистые грунты
;
(3)
3) в пределах до залегают и песчаные и глинистые грунты
,
(4)
где
- суммарная толщина глинистых слоев в
пределах глубины от
до
.

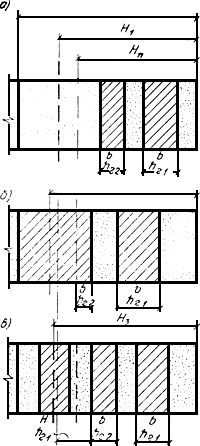

Рис.1. Взаимное расположение слоев глинистого и песчаного
грунта в пределах сжимаемой толщи основания
а - в пределах от до залегают только песчаные грунты;
б - то же, только глинистые грунты; в - то же, глинистые и песчаные грунты
Допускается в этом случае принимать
.
(5)
2.8. Толщину
линейно-деформируемого слоя, эквивалентного
по средней осадке линейно-деформируемому
полупространству с глубиной сжимаемой
толщи
,
следует определять по зависимости
,
(6)
где
- величина, определяемая по табл.1 в
зависимости от отношения длины к ширине
прямоугольного плитного фундамента
и отношения глубины сжимаемой толщи
линейно-деформируемого полупространства
к полуширине фундамента
.
Таблица 1
|
#G0Коэффициент
|
|||||
|
1
|
1,5 |
2 |
3 |
4 |
|
1 |
2
|
3 |
4 |
5 |
6 |
7 |
0
|
0 |
0 |
0 |
0 |
0 |
0 |
0,2
|
0,13 |
0,13 |
0,13 |
0,13 |
0,13 |
0,13 |
0,4
|
0,27 |
0,27 |
0,27 |
0,27 |
0,27 |
0,27 |
0,6
|
0,41 |
0,41 |
0,41 |
0,41 |
0,41 |
0,41 |
0,8
|
0,56 |
0,56 |
0,56 |
0,56 |
0,56 |
0,56 |
1
|
0,71 |
0,71 |
0,71 |
0,71 |
0,71 |
0,71 |
1,2 |
0,86 |
0,86 |
0,86 |
0,86 |
0,86 |
0,86
|
1,4
|
1,01 |
1,02 |
1,02 |
1,02 |
1,02 |
1,03 |
1,6
|
1,16 |
1,19 |
1,19 |
1,19 |
1,19 |
1,21 |
1,8
|
1,31 |
1,35 |
1,36 |
1,36 |
1,36 |
1,37 |
2
|
1,44 |
1,51 |
1,53 |
1,53 |
1,53 |
1,56 |
2,2
|
1,59 |
1,67 |
1,70 |
1,70 |
1,70 |
1,75 |
2,4
|
1,76 |
1,83 |
1,88 |
1,88 |
1,88 |
1,93 |
2,6
|
1,92 |
2,00 |
2,05 |
2,08 |
2,08 |
2,11 |
2,8 |
2,07 |
2,17 |
2,23 |
2,27 |
2,27 |
2,30
|
3
|
2,23 |
2,32 |
2,41 |
2,45 |
2,45 |
2,48 |
3,2
|
2,37 |
2,48 |
2,58 |
2,64 |
2,64 |
2,67 |
3,4
|
2,54 |
2,66 |
2,75 |
2,84 |
2,85 |
2,88 |
3,6
|
2,71 |
2,85 |
2,96 |
3,05 |
3,09 |
3,11 |
3,8
|
2,90 |
3,06 |
3,18 |
3,27 |
3,31 |
3,33 |
4
|
3,12 |
3,29 |
3,40 |
3,49 |
3,54 |
3,56 |
4,2
|
3,35 |
3,54 |
3,65 |
3,72 |
3,78 |
3,80 |
4,4
|
3,60 |
3,79 |
3,89 |
3,96 |
4,01 |
4,04 |
4,6
|
3,86 |
4,04 |
4,15 |
4,23 |
4,29 |
4,29 |
4,8
|
4,14 |
4,30 |
4,43 |
4,51 |
4,56 |
4,56 |
5
|
4,43 |
4,60 |
4,73 |
4,82 |
4,87 |
4,87 |
5,2
|
4,75 |
4,96 |
5,14 |
5,23 |
5,29 |
5,29 |
5,4
|
5,14 |
5,49 |
5,74 |
5,90 |
5,86 |
5,86 |
2.9. Расчет деформаций основания следует выполнять, применяя расчетную схему основания в виде линейно-деформируемого полупространства с условным ограничением глубины сжимаемой толщи, если:
а) модули деформации грунтов
10
МПа всех слоев, расположенных в пределах
сжимаемой толщи
,
или модули деформации грунтов
10
МПа всех слоев, кроме одного с модулем
деформации
100
МПа, подстилаемого слоем грунта с модулем
деформации
,
и не выполняется условие
,
(7)
где
- толщина слоя грунта с модулем деформации
;
б) суммарная толщина слоев грунта с модулем деформации 10 МПа, залегающих ниже подошвы фундамента до глубины , больше 0,2 ;
в) суммарная толщина слоев
грунта с модулем деформации
10
МПа, залегающих ниже подошвы фундамента
до глубины
,
не превышает 0,2
,
а с глубины
до
- больше 0,2
и расстояние
от подошвы фундамента до последнего
слоя грунта с модулем деформации
10
МПа связано с величиной
,
определяемой по п.2.8, неравенством
.
2.10. Расчет деформаций основания следует выполнять, применяя расчетную схему в виде линейно-деформируемого слоя толщиной , определяемой по пп.2.6 и 2.7, если:
а) в пределах глубины от подошвы фундамента обнаружен слой грунта с модулем деформации 100 МПа, подстилаемый слоем грунта с модулем деформации , и соблюдается условие (7);
б) модули деформации всех
заданных слоев грунта
10
МПа;
в) суммарная толщина слоев грунта с модулем деформации 10 МПа, залегающих ниже подошвы фундамента как до глубины , так и от глубины до , не превышает 0,2 ;
г) суммарная толщина слоев
грунта с модулем деформации
10
МПа, залегающих ниже подошвы фундамента
до глубины
,
не превышает 0,2
,
а с глубин
до
больше 0,2
и расстояние
от подошвы плиты до подошвы последнего
слоя грунта с модулем деформации
10
МПа связано с величиной
,
определяемой по п.2.8, неравенством
.
2.11. Расчетная толщина линейно-деформируемого слоя принимается равной расстоянию от подошвы фундамента до кровли грунта с модулем деформации 100 МПа, находящегося в пределах глубины и подстилаемого грунтом с модулем деформации , если соблюдается условие (7).
2.12. Расчетная толщина линейно-деформируемого слоя , найденная по п.2.11, должна быть уменьшена и принята по указаниям пп.2.6 и 2.7, если слой грунта с модулем деформации 100 МПа находится ниже глубины , рекомендуемой пп.2.6 и 2.7, и для основания независимо от условия п.2.10а принята расчетная схема в виде линейно-деформируемого слоя.
2.13. Расчетная толщина линейно-деформируемого слоя основания, вычисленная по пп.2.6 и 2.7, должна быть увеличена на толщину слоя грунта с модулем деформации 10 МПа, расположенного на глубине (подстилающего сжимаемый слой), если толщина этого слоя не превышает 0,2 .
2.14. Расчетная толщина линейно-деформируемого слоя основания, вычисленная по пп.2.6 и 2.7, должна быть принята равной расстоянию от подошвы плиты до последнего (в пределах глубины ) слоя грунта с модулем деформации 10 МПа, если выполняется условие п.2.10г.
2.15. Дополнительную осадку
силосных корпусов за счет многократно
повторной нагрузки от веса загружаемого
продукта определяют для сжимаемой
толщи, ограниченной глубиной
,
до которой распространяется влияние
повторных нагрузок (рис.2).

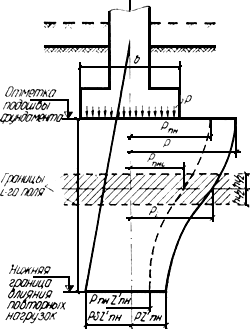

Рис.2. Схема для расчета дополнительных
осадок основания от повторных нагрузок
Глубину сжимаемой толщи
основания
при расчете по схеме линейно-деформируемого
полупространства определяют, исходя
из соотношения величины давления от
повторно прикладываемой нагрузки
и полного давления, равного сумме
давлений от сооружения
и природного
на той же глубине. Для песчаных и глинистых
грунтов это соотношение следует принимать
равным:
.
(8)
При определении осадки с использованием схемы линейно-деформируемого слоя за расчетную глубину сжимаемой толщи при повторных нагрузках может быть принята величина , определяемая по п.2.6, если она меньше .
2.16. Осредненный в пределах сжимаемого слоя коэффициент бокового расширения грунта определяют по формуле
,
(9)
где
- коэффициент бокового расширения
-го
слоя грунта;
- толщина
-го
слоя грунта;
- число слоев грунта, различающихся по
сжимаемости в пределах сжимаемого слоя
.
При этом коэффициент бокового расширения следует принимать для крупнообломочного грунта 0,27; песков и супесей - 0,3; суглинков - 0,35; глин - 0,42.
Осредненный по площади фундамента и приведенный в пределах сжимаемой толщи модуль деформации основания определяют по указаниям пп.2.24 и 2.25 настоящего Руководства.
