Литература
Антонов В.Ф. и соавт. «Биофизика» М. Гуманит. Изд. Центр ВЛАДОС 1999 г.; стр.112-113
Ремизов А.Н. и соавт. «Медицинская и биологическая физика» М. Дрофа 2004 г.; 5.4 «Сложное колебание и его гармонический спектр» стр. 83, 223-234, глава 17 стр. 307
Антонов В.Ф. и соавт. «Практикум по биофизике» М. Гуманит. Изд. Центр ВЛАДОС 2001 г.; стр. 86-95
Ливенцев Н.М. «Курс физики» 6-е изд. М. Высшая школа 1978 г.; том 2 стр.126-131, 139-140
Лекция №17 «Принципы работы приборов, регистрирующих биопотенциалы»
Контроль: контрольные вопросы по теме занятия
Основные узлы электроэнцефалографа.
Усилители биопотенциалов.
Техника безопасности при регистрации биопотенциалов.
Возникновение электрических потенциалов мозга. Способы локализации.
Методика регистрации ЭЭГ. Правила наложения электродов. Правило «10-20».
Артефакты (сетевые, аппаратные, от биообъекта).
Ритмы ЭЭГ (, , , ).
Контрольное задание:
1. Заполните предложенную таблицу данными для основных ритмов ЭЭГ
Ритм |
Частотный диапазон |
Амплитуда |
Локализация (норма) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

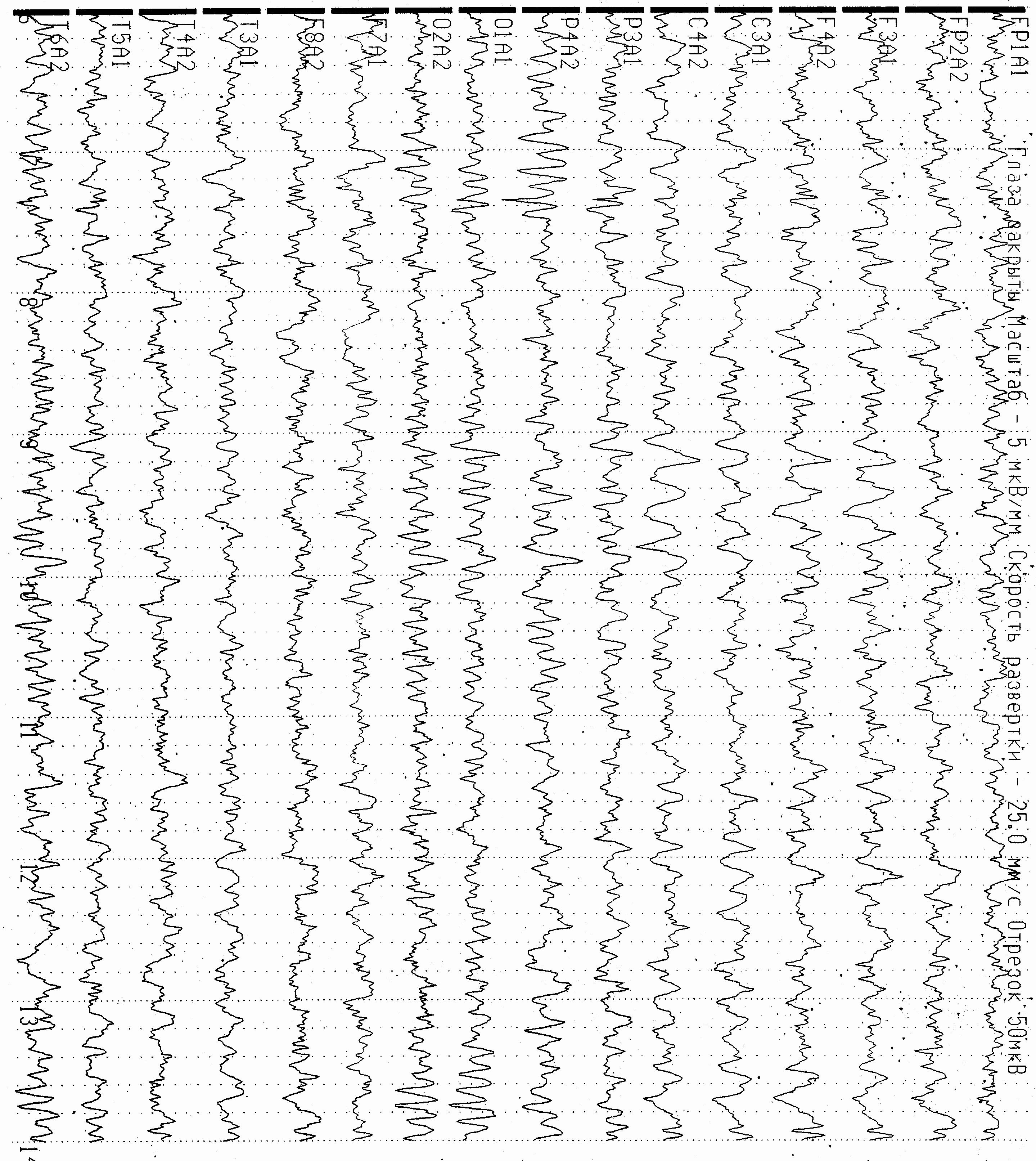

2. На нижеследующей ЭЭГ:
выберете 2 отведения из симметричных областей головного мозга (см. правило 10-20)
произведи разметку ЭЭГ
определи частоту каждой волны и подпиши (, , , )
выдели -ритм и измерь -индекс в каждом отведении
определи коэффициент асимметрии по -индексу (насколько часто ритм встречается в разных полушариях головы)
сделайте выводы из проведенного исследования
Основные физические величины используемые в электрографии
Величина |
Наименование |
Размерность |
Обозначения |
Содержит единиц СИ |
|
русское |
международное |
||||
Сила электрического тока (сила тока) |
ампер |
I |
А |
A |
|
Количество электричества, электрический заряд |
кулон |
TI |
Кл |
C |
|
ампер-секунда |
|
А∙с (а∙сек.) |
A∙s |
1 А∙с = 1 Кл |
|
Линейная плотность электрического тока |
ампер на метр |
L‑1 I |
А/м |
А/m |
|
Поверхностная плотность электрического тока, плотность электрического тока |
ампер на квадратный метр |
L‑2 I |
А/м2 |
А/m2 |
|
Объемная плотность электрического заряда |
кулон на кубический метр |
L‑3TI |
Кл/м3 |
с/m3 |
|
Электрическое напряжение, электрический потенциал, электродвижущая сила (эдс) |
вольт |
L2MT‑3I‑1 |
В (в) |
V |
|
Напряженность электрического поля |
вольт на метр |
LMT‑3I‑1 |
В/м (в/м) |
V/m |
|
Электрическая емкость |
фарада |
L‑2М-1T4I2 |
Ф (ф) |
F |
|
Абсолютная диэлектрическая проницаемость, электрическая постоянная |
фарада на метр |
L‑3М‑1T4I2 |
Ф/м |
F/m |
|
Электрическое сопротивление (активное, реактивное, полное, комплексное) |
ом |
L2MT‑3I‑2 |
Ом (ом) |
Ω |
|
Удельное электрическое сопротивление |
ом-метр |
L3MT‑3I‑2 |
Ом∙м |
Ω∙m |
|
Электрическая проводимость |
сименс |
L‑2M‑1T3I2 |
См |
S |
|
Удельная электрическая проводимость |
сименс на метр |
L‑3M‑1T3I2 |
См/м |
S/m |
|
Магнитный поток |
вебер |
L2MT‑2I‑1 |
Вб (вб) |
Wb |
|
максвелл* |
|
Мкс |
Mx |
1 Мкс = 1∙10‑8 Вб |
|
Магнитная индукция (плотность магнитного потока) |
тесла |
MT‑2I‑2 |
Т (тс) |
T |
|
вебер на квадратный метр |
|
Вб/м2 |
Wb/m2 |
1 Вб/м2 = 1T |
|
гаусс* |
|
Гс (гс) |
Gs |
1 Гс = 10‑4 T |
|
Магнитодвижущая сила, разность магнитных потенциалов |
ампер |
I |
А |
A |
|
гильберт |
|
Гб (гб) |
Gb |
1 Гб = 0,796 А |
|
ампер-виток* |
|
А∙в (а∙в) |
A∙t |
1 а∙в = 1 A |
|
Напряженность магнитного поля |
ампер на метр |
L‑1I |
А/м |
A/m |
|
эрстед |
|
Э (э) |
Oe |
1 Э = 79,58 А/м |
|
Индуктивность, взаимная индуктивность |
генри |
L2MT‑2I‑2 |
Г |
H |
|
Абсолютная магнитная проницаемость |
генри на метр |
LMT‑2I‑2 |
Г/м |
H/m |
|
Магнитный момент электрического поля, магнитный момент диполя |
ампер-квадратный метр |
L2I |
А∙м2 |
A∙m2 |
|
Намагниченность |
ампер на метр |
L‑1I |
А/м |
A/m |
|
Магнитное сопротивление |
ампер на вебер |
L‑2M‑1T2I2 |
А/Вб |
A/Wb |
|
генри в минус первой степени |
|
Г‑1 |
H‑1 |
|
|
Мощность электрической цепи: |
|
|
|
|
|
активная |
ватт |
L2MT‑3 |
Вт (вт) |
W |
|
реактивная |
вар |
L2MT‑3 |
вар |
var |
|
полная |
вольт-ампер |
L2MT‑3 |
В∙А (в∙а) |
V∙A |
|
Частота электрического тока |
герц |
T‑1 |
|
|
|
