Устройство энцефалографа

Кроме электродов для снятия ЭЭГ необходимы прибор для записи или считывания ЭЭГ, необходим усилитель, обеспечивающий достаточное усиление, и регистрирующий прибор. Коммутатор. Элементом электроэнцефалографа является панель для выбора отведений, которая позволяет подключить к любому каналу прибора два любых электрода. Коммутатор позволяет подавать на все каналы калибровочные сигналы для настройки усилительных трактов. Для калибровки используется постоянное напряжение в микровольтах; на кривой ЭЭГ оно проявляется в виде ступеньки, высота которой соотносится с амплитудой сигнала от мозга.

Усилитель. Так как сигналы имеют очень малый уровень, электроэнцефалограф должен иметь высококачественные дифференциальные усилители. За дифференциальным усилителем следует усилитель мощности, который возбуждает механизм привода пера для каждого канала. Коэффициент усиления до 1:1000000 (отношение входящего сигнала к выходящему)

Регистратор. В качестве устройства регистрации в клинических электроэнцефалографах используется многоканальный самописец или компьютер, в котором для регистрации сигнала в каждом канале предназначается отдельное перо. Скорость записи может изменяться от 15 мм/с до 60 мм/с и более.

Функциональные пробы. Для оценки работы участков необходимы сигналы «понятные» мозгу- для слуховой коры используют звуковые генераторы (фоностимуляторы), для зрительной коры используют вспыхивающую лампочку (фотостимулятор). Определенные кривые ЭЭГ обычно связаны с патологическим процессом и сопровождают его. Такие кривые часто можно намеренно вызвать у пациентов. Было установлено, что у некоторых пациентов припадки с большей вероятностью возникают во время сна. Поэтому пациентов иногда усыпляют, чтобы изучить кривые ЭЭГ, которые могут показать наличие (тенденции) склонности к припадкам.

Требования к процедуре. При электроэнцефалографии электроды должны быть прикреплены к голове правильно, опорный электрод(ы) подключен соответствующим образом, прибор заземлен. Только при этих условиях могут быть получены информативные кривые ЭЭГ. Несовершенное заземление приводит к повышению уровня помех. Пациент должен сохранять неподвижность, так как его движения приводят к артефактам в записи ЭЭГ.

	θ волна - чаще одиночное двухфазное колебание разности потенциалов длительностью 130-250 мс

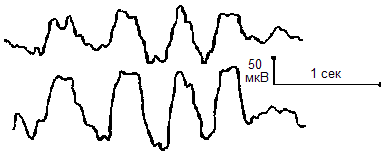

	θ ритм - ритмическое колебание потенциалов с частотой 4-7 в1 сек, чаще двусторонне синхронизированные, амплитудой 100-200 мкВ, иногда с веретенообразной модуляцией особенно в лобных областях мозга.
	гиперсинхронизация - значительное увеличение амплитуды и индекса выраженности альфа ритма (α ритма) или (реже) появление регулярной тета активности (θ- активности, 4-7 Гц), или бета активности (β активности) с частотой 14-35 Гц достигающей иногда амплитуды 30-40 мкВ и более.
	десинхронизация - замена более медленной и упорядоченной во времени волновой активности более быстрыми и менее регулярными колебаниями биопотенциалов меньшей амплитуды.
	фокус патологической активности - ограниченный участок на ЭЭГ, где патологические формы колебаний биопотенциалов отличны от основного фона или имеют большую амплитуду (здесь медленные волны Δ диапазона)
αβΔ
