Диполь. Мультиполь

Диполь элементарный - окруженная электрическим полем пара электрических зарядов равной величины, но противоположного знака, расположенных на минимально возможном расстоянии один от другого.

Д иполь суммарный (син. мультиполь) - отображение электрического поля в виде якобы создавшего его диполя (пары электрических зарядов равной величины и противоположного знака). Является результатом большой суммы отдельных диполей.

Понятие об эквивалентном генераторе

В электрографии для оценки функционального состояния используется принцип эквивалентного генератора (изучаемый орган состоит из множества клеток возбуждающихся в разный период времени представляют единым эквивалентным генератором, который создает на поверхности тела электрическое поле) используется для диагностики патологии нервной системы (травм, эпилепсии, психических расстройств, нарушений сна и др.). ЭЭГ существенно изменяется в зависимости от состояния пациента (рис.3).

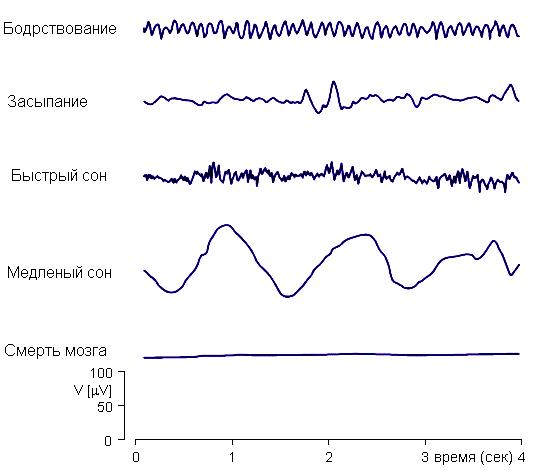

Рисунок 3. Изменение ЭЭГ в зависимости от функционального состояния головного мозга

Эквипотенциальные поверхности

Экви- (лат. aequus ровный, соразмерный, равный) - составная часть сложных слов, означающая «равный», «в равной степени». Эквипотенциальность (экви + потенциал) - равенство амплитуды двух противоположно направленных потенциалов в данном органе, ткани, клетке, отведении.

Спектр

Спектр от (лат. spectrum образ, представление, явление). Интервал в котором происходят колебания. Например спектр ЭЭГ охватывает диапазон от 0,5 до 70 Гц.

Частота

Колебания характеризуются частотой (числом полных колебаний в единицу времени) и интенсивностью. Одно колебание в одну секунду принято за единицу частоты - 1 герц (Гц). Колебания с постоянной частотой образуют ритмы. Хаотическое сочетание различных сложных колебаний образует шум.

Электроэнцефалография - основные характеристики

Запись биоэлектрических потенциалов, генерируемых за счет нейронной активности мозга, называется электроэнцефалограммой (ЭЭГ). (encephalon (лат.) - головной мозг, graphos (лат.) - пишу). Позволяет регистрировать разность потенциалов электрических полей созданных мозгом межу некоторой точкой поверхности головы и индифферентным электродом (Индифферентный (лат. indifferens, indifferentis) - безразличный, безвредный).

К олебание

Колебание (волна) - движение или процесс повторяющийся во времени (рис.4). Полное колебание охватывает два полупериода (+ и -). Высота от max до min - амплитуда (амплитуда - размах колебаний). Применительно к ЭЭГ амплитуда измеряется в Вольтах V, а период в секундах. Количество колебаний в единицу времени - частота и измеряется в Герцах (Гц). Герц - количество колебаний в секунду.

Ритм в ээг

В ЭЭГ принято анализировать колебания амплитудой выше 5 мкВ, и более 3 идущих подряд колебаний одной частоты, что называется ритмом ЭЭГ. Бывает несколько видов: α (альфа), β (бета), θ (тета), Δ (дельта).

Измерение частоты, амплитуды и индекса на ээг

Д ля измерения амплитуды (рис.5) возьмем крайние точки кривой (по высоте) и измерим между ними расстояние в мм, для верхней линии 10 мм, для нижней 6 мм. В правом углу нарисован значок ∟, где высота (5 мм) указывает микровольты (мкВ), а длительность (11 мм) секунды (с), 50 мкВ и 1с соответственно. Теперь рассчитаем амплитуду колебаний для верхней кривой: если 50 мкВ (калибровка) составляет 5 мм, а амплитуда колебаний 10 мм (10мм×50мкВ/5мм=100 мкВ), амплитуда колебания для верхней кривой составляет 100 мкВ. Для измерения частоты проводим разметку на отдельные колебания (прохождение кривой через ноль) и размечаем вертикальными линиями. Теперь необходимо измерит расстояние между перпендикулярами. Нам известно, что частота измеряется в герцах (Гц количество колебаний в 1 секунду). Длительность 1с по значку ∟ в углу рисунка равна 11 мм. Если расстояние между колебаниями равно 4 мм, то какова его длительность в сек? Рассчитываем: 1сек×4мм/11мм=0,36сек, теперь определим частоту данного колебания в Гц: за 0,36сек произошло 1 колебание то за 1сек х колебаний. Рассчитываем: 1сек×1колебание/0,36сек=2,7колебаний (он же Гц). 2,7 Гц соответствует Δ (дельта) ритму. Произведя подсчет таким образом мы можем определить частоту каждого колебания. Для анализа используют индекс - частоту встречаемости данного ритма в исследуемом участке записи. В ЭЭГ мы анализируем не единичные колебания, а ритмы. Ритм в ЭЭГ - это 3 и более колебаний. Верхняя кривая (рис.5) размечена и просчитана, и участок с колебаниями одной частоты составил 43мм записи, вся запись составляет 130мм. Необходимо узнать, сколько % от всей записи занимает ритм данной частоты (допустив что остальная запись других частот). Принимаем всю длину записи за 100 % (130мм), а размеченный участок 43мм. Производим расчет: 43мм×100%/130мм=33,1% т.е. частота встречаемости Δ (дельта) на участке записи составляет 33%.
