Электрография

Электрография (электро- + греч. graphō писать, изображать) - метод исследования заключающийся в регистрации изменений во времени потенциалов электрического поля с помощью электродов, размещенных на исследуемом объекте; применяется для диагностики некоторых нарушений генерации и проведении электрических сигналов.

Электрические сигналы в электрографии

Некоторые системы организма генерируют сигналы переносящие информацию. Этими сигналами являются биоэлектрические потенциалы. Биоэлектрические потенциалы являются ионными напряжениями, возникающими в результате электрохимической активности возбудимых клеток (нервная, мышечная, эндокринная). С помощью электродов (преобразователей, которые превращают ионные напряжения в электрические) эти сигналы можно измерить и отобразить, что является основным принципом электрографии.

Электроэнцефалограмма. Электроэнцефалограф

Кривая, отражающая изменение биопотенциалов головного мозга, полученная методом электроэнцефалографии. Электроэнцефалограф - прибор для регистрации изменений разности потенциалов электрического поля (биопотенциалов) головного мозга (рис.1).

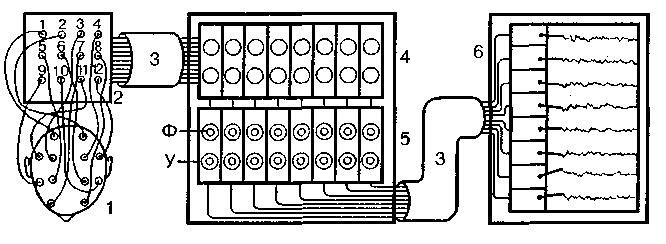

Р исунок 1. Блок-схема электроэнцефалографа.

1 - голова исследуемого с отводящими электродами (вид сверху); 2 - входная коробка; 3 - соединительные кабели; 4 - селекторный блок с переключателями для каждого канала; 5 - блок усиления с регуляторами фильтров высокой и низкой частоты (Ф) и грубой или плавной регулировки усиления (У); 6 - блок регистрации.

Электрод

(электро- + греч. hodos путь, направление) в медицине - конструктивный элемент электронного или электротехнического диагностического прибора, физиотерапевтического или хирургического аппарата (установки), служащий для соединения его электрической цепи с определенным участком организма человека (рис.2). Электрод активный - 1) электрод электрокардиографа, предназначенный для регистрации разности потенциалов между данной точкой тела и объединенным электродом; используется при записи однополюсных и усиленных однополюсных отведений электрокардиограммы; 2) электрод, с которого вводят лекарственное средство при лекарственном электрофорезе; 3) электрод физиотерапевтического аппарата, оказывающий желаемое воздействие на организм. Электрод биполярный (син. зонд биполярный) - зонд, снабженный катодным и анодным электодами, предназначенный для электрической стимуляции мышцы. Электрод вживлённый (син. электрод долгосрочный) - электрод, помещаемый на длительное время в ткани организма, например в определенные структуры головного мозга, для воздействия на них электрическим током или для периодической регистрации биопотенциалов. Электрод нулевой суммарный потенциал такого электрода близок к нулю. Электрод объединённый - параллельно соединенные два - три электрода электрокардиографа для конечностей; применяется при униполярных отведениях электрокардиограммы.

Рисунок 2. Типы электродов и способы их крепления на голове.

а-мостиковый электрод; б-игольчатый; в-чашечковые электроды: 1-металл, 2-липкая лента, 3-электродная паста, 4-кожа; г-закрепление электродов на голове с помощью шапочки из резиновых жгутов.
