3. Содержание разделов пояснительной записки

3.1. Введение

Во введении отражается значение трубопроводов для подачи к местам потребления жидких и газообразных веществ. Дается краткая классификация трубопроводов и гидравлических машин (насосов), применяемых для транспортирования жидкостей по трубопроводам в химической и пищевой промышленности, формулируются основные задачи, решаемые в курсовой работе.

В мировой практике применение трубопроводов для подачи к местам потребления жидких и газообразных веществ имеет огромное значение.

Трубопроводы делят на простые и сложные. Простой трубопровод трубопровод, не имеющий ответвлений, состоящий из труб одинакового диаметра и обслуживающий только одну точку водозабора. Сложные трубопроводы имеют ответвления, их прокладывают в несколько линий, и они обслуживают несколь­ко точек водозабора. Сложные трубопроводы подразделяют на разветвленные (тупиковые), рис. 3.1, и замкнутые (кольцевые), рис. 3.2.

Разветвленные сети состоят из основной магистральной линии и отходящих от узлов сети ответвлений. При гидравлическом расчете трубопроводов, обычно при известных трех величинах, находят четвертую: расход, диаметр, длина, потери напора. Для решения поставленной задачи — выбора центробежной гидравлической машины (насоса) – необходимо установить производительность и напор, которые должны быть обеспечены.

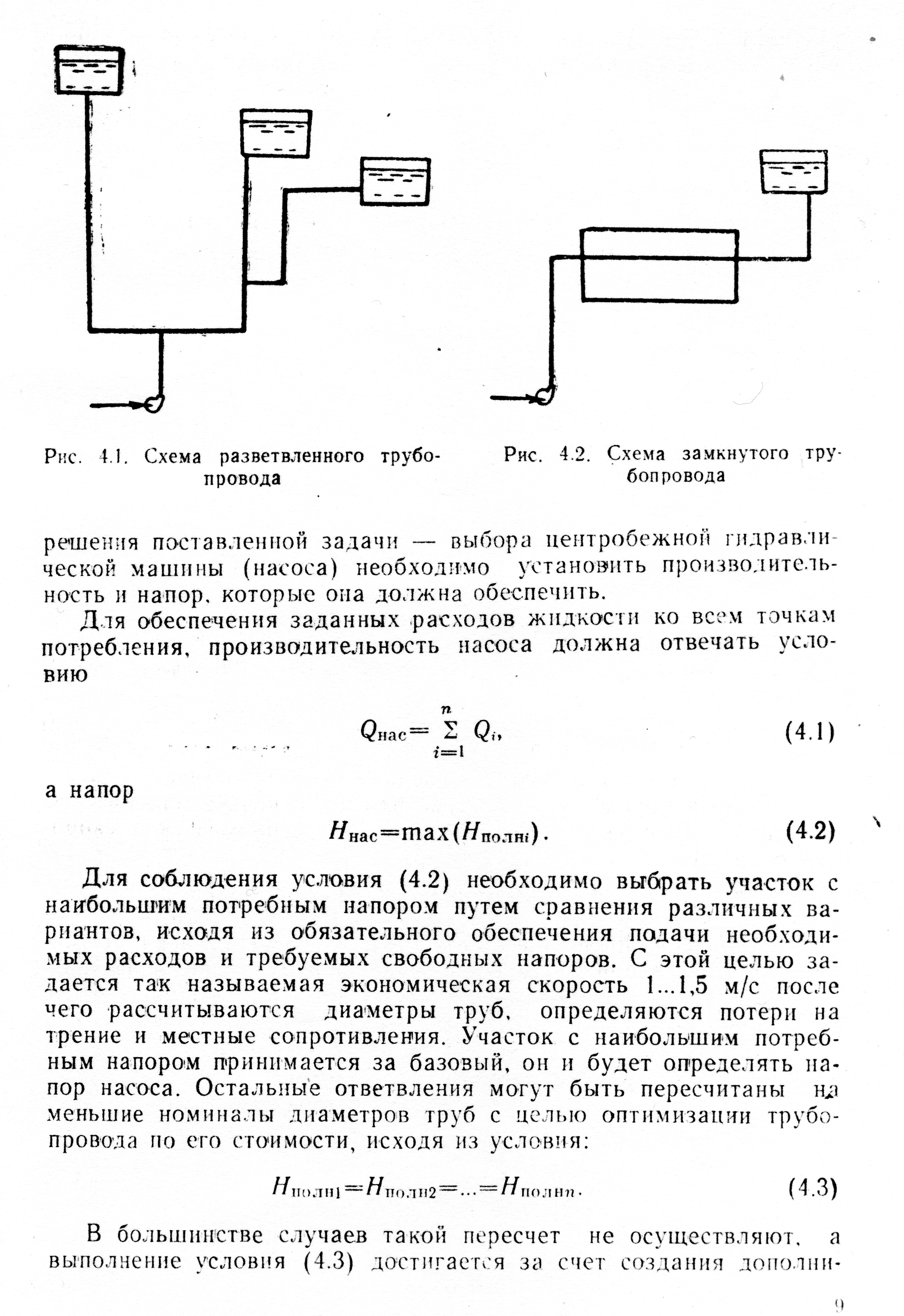

Рис. 3.1 Схема разветвленного Рис. 3.2 Схема замкнутого

трубопровода трубопровода

Для обеспечения заданных расходов жидкости ко всем точкам потребления, производительность насоса должна отвечать условию

, (3.1)

а напор

. (3.2)

Для соблюдения условия (3.2) необходимо выбрать участок с наибольшим потребным напором путем сравнения различных вариантов, исходя из обязательного обеспечения подачи необходимых расходов и требуемых свободных напоров. С этой целью задается так называемая экономическая скорость 1...1,5 м/с, после чего рассчитываются диаметры труб, определяются потери на трение и местные сопротивления. Участок с наибольшим потребным напором принимается за базовый, он и будет определять напор насоса. Остальные ответвления могут быть пересчитаны на меньшие номиналы диаметров труб с целью оптимизации трубопровода по его стоимости, исходя из условия:

. (3 .3)

В большинстве случаев такой пересчет не осуществляют, а выполнение условия (3.3) достигается за счет создания дополнительного местного сопротивления на входе соответствующего участка, как правило, путем установки регулирующего вентиля.

Ниже приведена методика выбора базовой линии сложного трубопровода и определения требуемого напора и производительности гидравлической машины.

3.2. Описание технологической схемы

Приводится состав технологической схемы (насосной установки) и описание работы насосной установки.
