Действительные характеристики

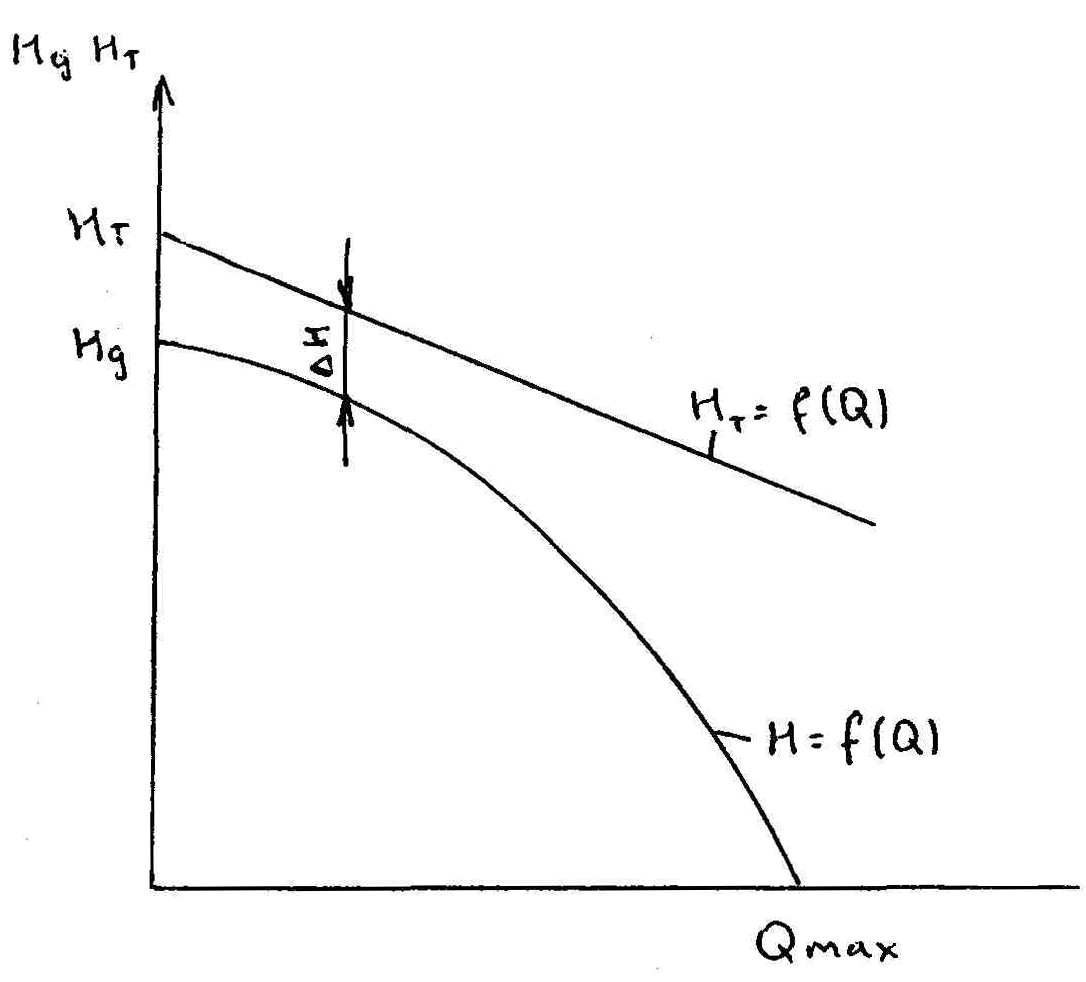

Действительный напор отличается от теоретического, подсчитанного по уравнениям Эйлера, на величину потерь в проточной части машины, обусловленных

1) конечным числом лопаток,

2) гидравлическим сопротивлением и

3) явлением удара при входе жидкости в рабочее колесо.

Вследствие потерь характеристика действительного напора лежит ниже теоретической.

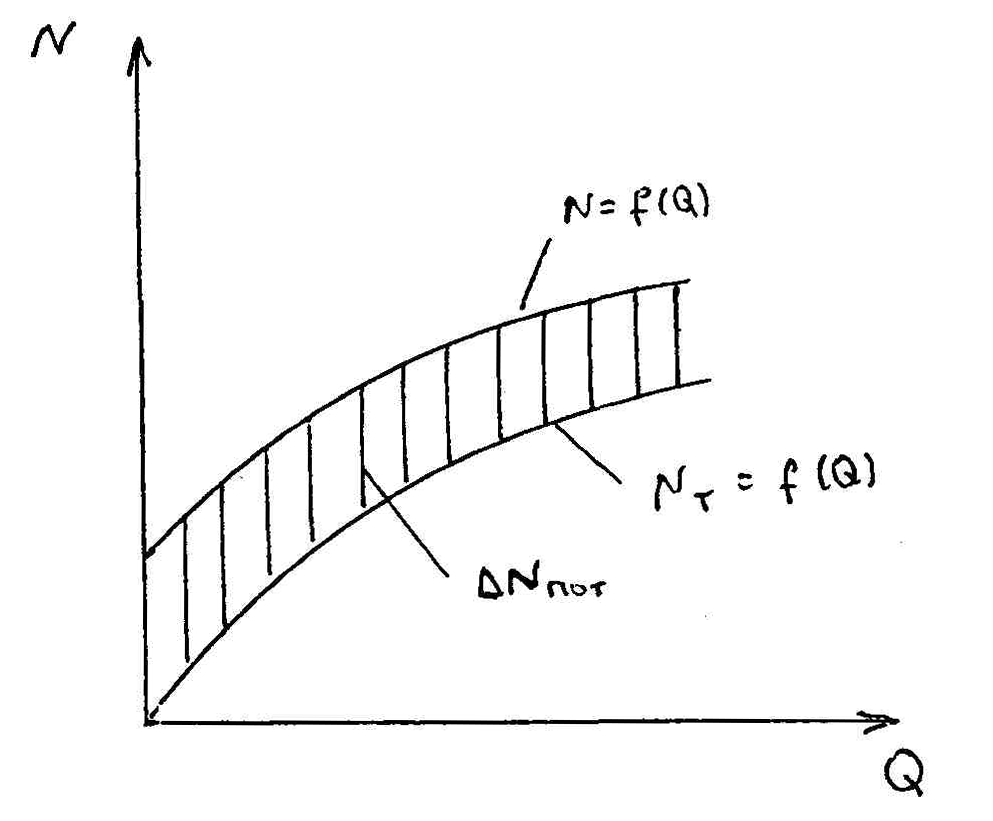

Х арактер зависимости действительной мощности от расхода такой же, как и характеристика теоретической мощности, т.е. действительная мощность будет возрастать с увеличением расхода.

N_T = 0 при Q = 0.

В то же время действительная мощность N = N_д при Q = 0, то есть равна мощность холостого хода.

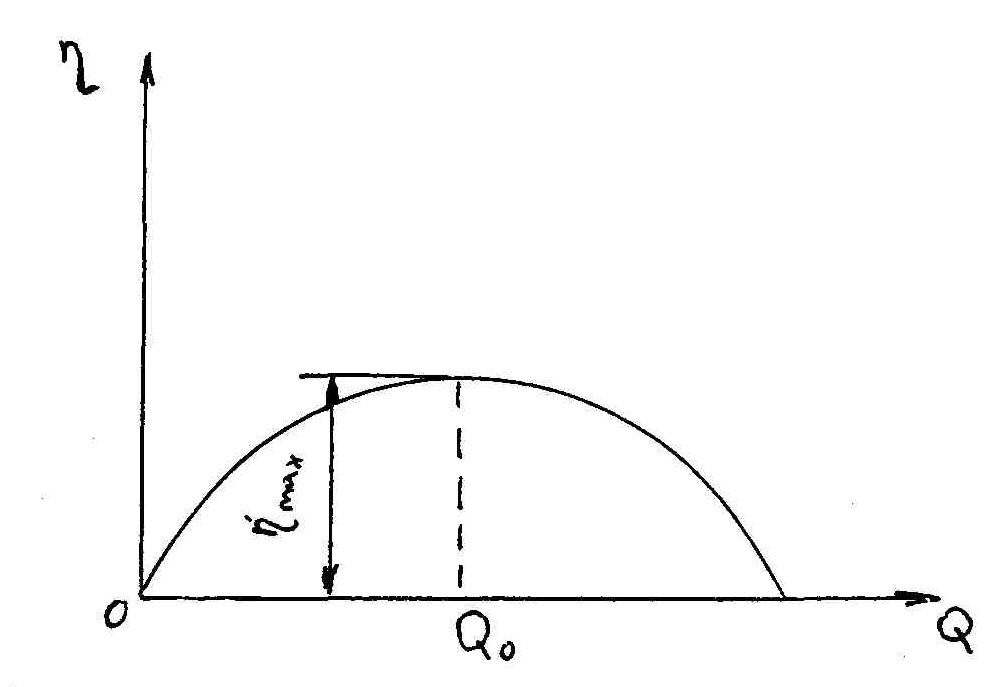

КПД центробежного насоса

.

Поскольку N_дв ≠ 0, то при Q = 0 η = 0;

при Q = Q_max; H = 0; η = 0.

В интервале расходом от Q = 0 до Q = Q_max КПД (полный) достигает максимального значения.

Режим машины, при котором КПД достигает максимального значения, называется оптимальным (наиболее экономичный режим работы).
