4.2. Объем земляных работ
Объем земляных работ определяется на основании плана станции, продольного профиля и поперечников. В данной курсовой работе объем земляных работ можно определять приближенным способом, используя подробный писаный профиль. Порядок подсчета объемов работ при этом заключается в следующем. На каждом пикете, а также в характерных точках плана, где происходит изменение ширины земляного полотна, определяется площадь поперечного сечения земляного полотна по формуле
(4)
где В - ширина земляного полотна поверху, м;
hр — рабочая отметка, представляющая собой высоту насыпи или глубину выемки, м;
m — крутизна откосов земляного полотна (m = 1,5).

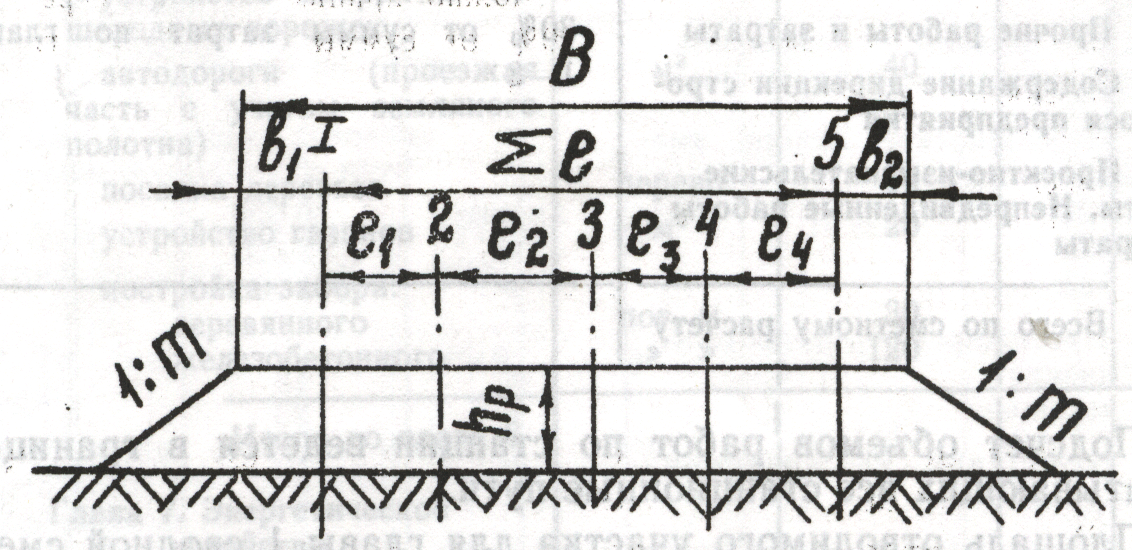

Ширина земляного полотна в каждом сечении определяется по формуле:
,
(5)
где
сумма междупутных расстояний, м;
— расстояния от оси крайних путей до
бровки земляного полотна. Для главных
других станционных путей, кроме вытяжных,
эти расстояния принимаются на линиях
I категории 3,5 м, на линиях II категории
3,25 м. Для вытяжных путей и стрелочных
улиц принимается не менее 3,25 м независимо
от категории линии.
Рабочая отметка определяется из выражения:
,
(6)
где Нп — проектная отметка бровки земляного полотна в соответствующем сечении, м;
Нз — отметка земли в том же сечении, м.
Проектные отметки для каждого сечения определяются, исходя из отметок, приведенных на уклоноуказателях Ну, величины продольного уклона станционной площадки на рассматриваемом участке iст и расстояния от уклоноуказателя до соответствующего сечения l по формуле:
,
(7)
Отметки земли определяются в средней точке земляного полотна по горизонталям путем интерполяции.
Зная площади смежных поперечных сечений F1 и F2, расстояние между ними l, можно определить объем земляных работ V по формуле
(8)
где
Подсчет объемов земляных работ для станции, сводится в таблицу 1.
Таблица 1
Пикеты и плюсы |
Проектная отметка Hпр |
Отметка замли Hз |
Рабочая отметка hраб |
Ширина земляного полотна B, м |
Площадь сечения поперечника F, м2 |
Расстояние L,м |
Обьем земляных работ V, м3 |
|
F |
Fср |
насыпь |
||||||
пк 819 |
23,2 |
22,85 |
0,35 |
12,3 |
4,48875 |
4,555575 |
100 |
455,5575 |
пк 820 |
23,1 |
22,74 |
0,36 |
12,3 |
4,6224 |
|||
пк 820+58 |
23,042 |
22,67 |
0,372 |
17,3 |
6,643176 |
5,632788 |
58 |
326,7017 |
пк 821 |
23 |
22,62 |
0,38 |
17,3 |
6,7906 |
6,716888 |
42 |
282,1093 |
пк 822 |
22,9 |
22,51 |
0,39 |
17,3 |
6,97515 |
6,882875 |
100 |
688,2875 |
пк 822 + 84 |
22,82 |
22,41 |
0,41 |
24,8 |
10,42015 |
8,69765 |
84 |
730,6026 |
пк 823 |
22,8 |
22,39 |
0,41 |
25,1 |
10,54315 |
10,48165 |
16 |
167,7064 |
пк 824 |
22,7 |
22,28 |
0,42 |
25,1 |
10,8066 |
10,67488 |
100 |
1067,488 |
пк 825 |
22,6 |
22,17 |
0,43 |
25,1 |
11,07035 |
10,93848 |
100 |
1093,848 |
пк 826 |
22,5 |
22,07 |
0,43 |
25,1 |
11,07035 |
11,07035 |
100 |
1107,035 |
пк 827 |
22,4 |
21,95 |
0,45 |
25,1 |
11,59875 |
11,33455 |
100 |
1133,455 |
пк 828 |
22,3 |
21,84 |
0,46 |
25,1 |
11,8634 |
11,73108 |
100 |
1173,108 |
пк 829 |
22,2 |
21,72 |
0,48 |
25,1 |
12,3936 |
12,1285 |
100 |
1212,85 |
пк 829 + 76 |
22,124 |
21,62 |
0,504 |
30,4 |
15,70262 |
14,04811 |
76 |
1067,657 |
пк 830 |
22,1 |
21,61 |
0,49 |
30,4 |
15,25615 |
15,47939 |
24 |
371,5053 |
пк 830 + 84 |
22,016 |
21,5 |
0,516 |
42,2 |
22,17458 |
18,71537 |
84 |
1572,091 |
пк 831 |
22 |
21,49 |
0,51 |
42,2 |
21,91215 |
22,04337 |
16 |
352,6939 |
пк 831 + 28 |
21,97 |
21,45 |
0,52 |
47 |
24,8456 |
23,37888 |
28 |
654,6085 |
пк 832 |
21,9 |
21,37 |
0,53 |
47 |
25,33135 |
25,08847 |
72 |
1806,37 |
пк 832 + 94 |
21,806 |
21,26 |
0,546 |
47 |
26,10917 |
25,72026 |
94 |
2417,705 |
пк 833 |
21,8 |
21,25 |
0,55 |
41,7 |
23,38875 |
24,74896 |
6 |
148,4938 |
пк 833 + 96 |
21,704 |
21,14 |
0,564 |
41,7 |
23,99594 |
23,69235 |
96 |
2274,465 |
пк 834 |
21,7 |
21,13 |
0,57 |
41,7 |
24,25635 |
24,12615 |
4 |
96,50459 |
пк 834 + 40 |
21,66 |
21,09 |
0,57 |
36,9 |
21,52035 |
22,88835 |
40 |
915,534 |
пк 835 |
21,6 |
21,02 |
0,58 |
36,9 |
21,9066 |
21,71348 |
60 |
1302,809 |
пк 835 + 44 |
21,55 |
20,97 |
0,58 |
25,1 |
15,0626 |
18,4846 |
44 |
813,3224 |
пк 836 |
21,5 |
20,88 |
0,62 |
25,1 |
16,1386 |
15,6006 |
56 |
873,6336 |
пк 837 |
21,4 |
20,74 |
0,66 |
25,1 |
17,2194 |
16,679 |
100 |
1667,9 |
пк 838 |
21,3 |
20,6 |
0,7 |
25,1 |
18,305 |
17,7622 |
100 |
1776,22 |
пк 839 |
21,2 |
20,46 |
0,74 |
25,1 |
19,3954 |
18,8502 |
100 |
1885,02 |
пк 840 |
21,1 |
20,31 |
0,79 |
25,1 |
20,76515 |
20,08028 |
100 |
2008,028 |
пк 841 |
21 |
20,17 |
0,83 |
25,1 |
21,86635 |
21,31575 |
100 |
2131,575 |
пк 842 |
20,9 |
20,03 |
0,87 |
25,1 |
22,97235 |
22,41935 |
100 |
2241,935 |
пк 843 |
20,8 |
19,82 |
0,98 |
25,1 |
26,0386 |
24,50548 |
100 |
2450,548 |
пк 843 + 30 |
20,77 |
19,76 |
1,01 |
25,1 |
26,88115 |
26,45988 |
30 |
793,7962 |
пк 844 |
20,7 |
19,58 |
1,12 |
19,8 |
24,0576 |
25,46938 |
70 |
1782,856 |
пк 844 + 92 |
20,61 |
19,36 |
1,25 |
19,8 |
27,09375 |
25,57568 |
92 |
2352,962 |
пк 845 |
20,6 |
19,35 |
1,25 |
12,3 |
17,71875 |
22,40625 |
8 |
179,25 |
пк 846 |
20,5 |
19,09 |
1,41 |
12,3 |
20,32515 |
19,02195 |
100 |
1902,195 |
|
Итого |
45278,42 |
||||||
|
Итого округено |
45280 |
||||||
