Конструктивное моделирование с изменением силуэта и формы в области опорных участков.

Под размоделированием вытачек понимают перевод какой-либо ее части в срезы (проймы, горловины, низа и т.д.) с целью их удлинения, вызванного изменением формы соответствующего участка изделия.

Размоделирование плечевой вытачки спинки.

1. Перевод части плечевой вытачки в среднюю линию спинки (1) используют при моделировании изделия со средним швом; это напрвление перевода рекомендуется для мягких пластичных материалов.

2. Удлинение горловины спинки за счет перевода в нее части плечевой вытачки (2) незначительно, т.к. может привести к излишнему отставанию воротника от шеи.

3. Перевод в срез проймы спинки (3) выполняют с таким расчетом, чтобы получающееся при этом удлинение проймы Δпр.сп. соответствовало изменению толщины подплечника. Если в БК подплечник не был предусмотрен, Δпр.сп. равно толщине подплечника, вводимого для создания модельной формы. В зависимости от проектируемого наклона плеча осуществляют полный или частичный перевод плечевой вытачки в пройму.

4. По срезу проймы может быть предусмотрено дополнительное удлинение на сутюживание (4). Данное преобразование конструкции производится с целью уменьшения раствора плечевой вытачки или для замены ее посадкой плечевого среза. Сутюживание проймы технологически выполнимо в изделиях верхнего ассортимента из шерстяных и полушерстяных материалов; на сухих и синтетических тканях оно не приемлемо. Неполное сутюживание среза проймы или его растяжение при изготовлении изделия, а также использование подплечника меньшей толщины, приводит к появлению угловых заломов на спинке, внешне проявляющихся в виде наклонных складок под проймой.

5. В изделиях из мягких пластичных материалов на спинке с рельефом от проймы можно использовать линию 5 перевода части плечевой вытачки. Удлинение линии рельефа центральной части спинки на сутюживание применяют с целью уменьшения сутюживания по плечевому срезу. С точки зрения рационального использования формовочных свойств материалов сутюживание со стороны косого среза рельефа предпочтительнее сутюживания почти продольного участка среза проймы. Кроме того, сутюживание среза рельефа можно заменить предварительным стачиванием шва рельефа с последующей утюжкой шва и одновременным сутюживанием посадки. В модельных конструкциях часто проектируют сутюживание сразу по трем срезам спинки: плечевому, проймы и рельефа.

6. Перевод плечевой вытачки (частично или полностью) в срез низа используют для проектирования силуэта «трапеция».

Размоделирование верхней вытачки переда для изменения его формы имеет существенное отличие от аналогичной процедуры, выполняемой на спинке. Выпуклость груди настолько удалена от срезов плеча и проймы, что их нельзя использовать для сутюживания.

1. Перевод части вытачки в среднюю линию переда используют при моделировании распашных изделий верхнего ассортимента с открытой застежкой, проектируя сутюживание со стороны лацкана. Перевод части базовой вытачки в сторону середины переда необходим для уменьшения доли вытачки, переводимой в пройму, т.к. излишнее удлинение проймы приводит к появлению угловых заломов переда.

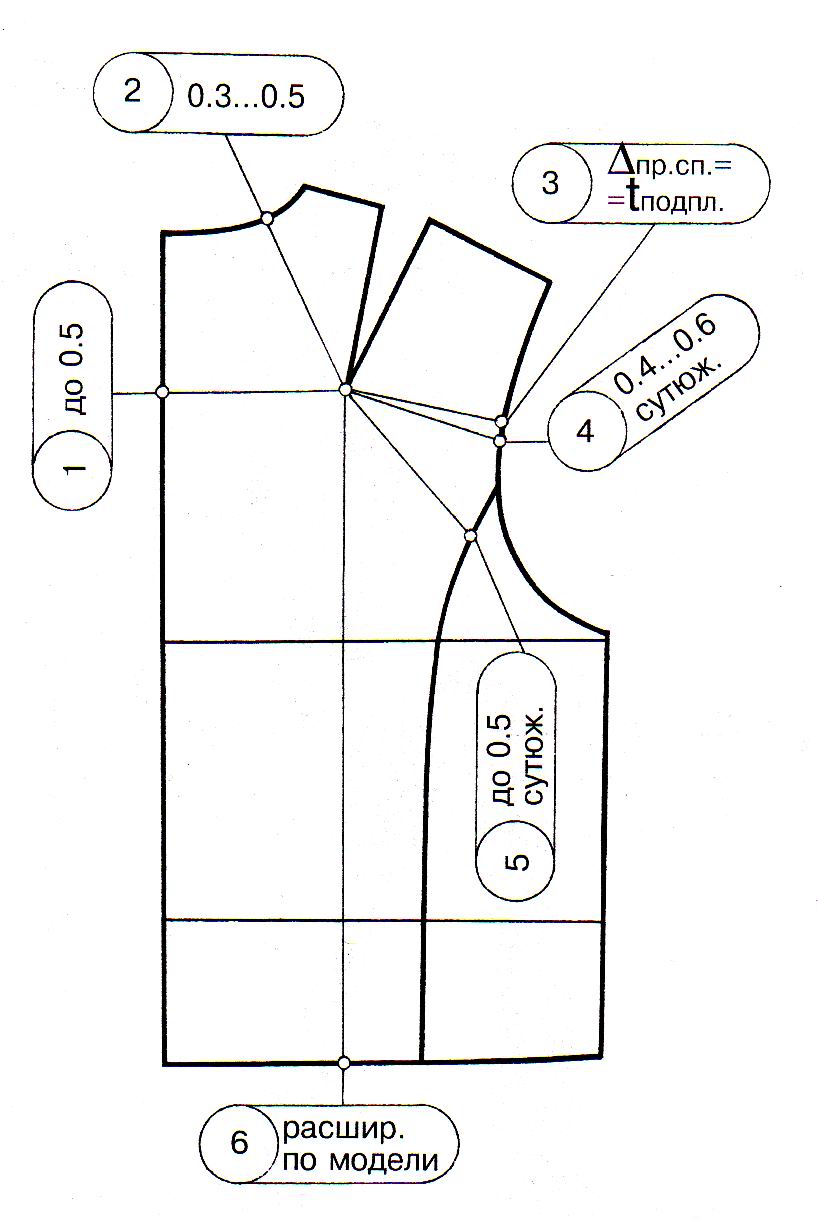

Рис.47. Схема возможных направлений размоделирования плечевой вытачки спинки.

При изготовлении изделия на полочке вдоль сгиба лацкана ставят клеевой долевик, фиксируя запланированную величину сутюживания. При таком решении конструкции приходится выполнять сутюживание и по краю лацкана; во избежание этого перевод части верхней вытачки осуществляют по направлению 2.

2. Перевод выполняют по ломаной линии, участок А которой является стороной проектируемой под лацканом вытачки, участок Б аналогичен по назначению линии направления 1. вытачку под лацканом целесообразно делать разрезной, чтобы стачивать ее с посадкой более длинного среза и сутюживать эту посадку при разутюживании вытачки. Для уменьшения выличины сутюжки под широким лацканом внутренний конец стачиваемой вытачки можно расположить ближе к центру выпуклости полочки.

3. Перевод части вытачки в горловину аналогичен такому же переводу плечевой вытачки на спмнке.

4. Перевод части вытачки в пройму выполняют таким образом, чтобы получающееся при этом удлинение проймы не превышало удлинение проймы спинки. Это обеспечивает равновесность модельной проймы в изделии. При удлинении проймы спинки для размещения подплечника уменьшается угол наклона плечевого среза спинки (на плечевой срез спинки БК дан тонкой линией, МК – толстой). Наклон плечевого среза полочки (тонкая линия на рис.) не изменяется при переводе вытачки в линию проймы, поэтому удлинение проймы полочки лишь частично служит изменению формы в области плеча. Основная часть удлинения связана с отстраненностью бокового участка полочки от руки. При значительном модельном повышении плеча (толшина подплечника более 1…1,5см) необходимо дополнительно удлинять пройму (по 0,5 см на каждый сантиметр превышения толщины подплечника) для того, чтобы модельный угол наклона плечевого среза (толстая линия) уменьшался, подплечник свободно размещался под деталями спинки и полочки, а плечевой шов при этом сохранял свое направление.

5. Перевод части верзней вытачки переда в линию рельефа от проймы аналогичен такому же переводу плечевой вытачки на спинке. Сутюживание среза рельефа центральной части полочки, удлиняющегося вследствие перевода вытачки, позволяет сохранить положение центра выпуклости переда при переходе от БК к МК. Отказ от сутюживания и уравнивание длин линий рельефа, выполняемое от талии к пройме с последующей корректировкой контура проймы приводит к смещению центра выпуклости переда МК в сторону проймы.

6. П еревод верхней вытачки переда (частично или полностью) в срез низа используют для проектирования силуэта «трапеция». Иногда этот прием модификации применяют для получения модельной конструкции мягкой формы прямого силуэта. В этом случае получающиеся в результате перевода верхней вытачки расширение по низу детали уменьшают с боковой стороны. В результате такого решения в изделии появляется дефект моделирования – мягкий угловой залом. Он практически незаметен в изделии с завязывающими на талии поясом или присборенном по линии притачивания пояса.

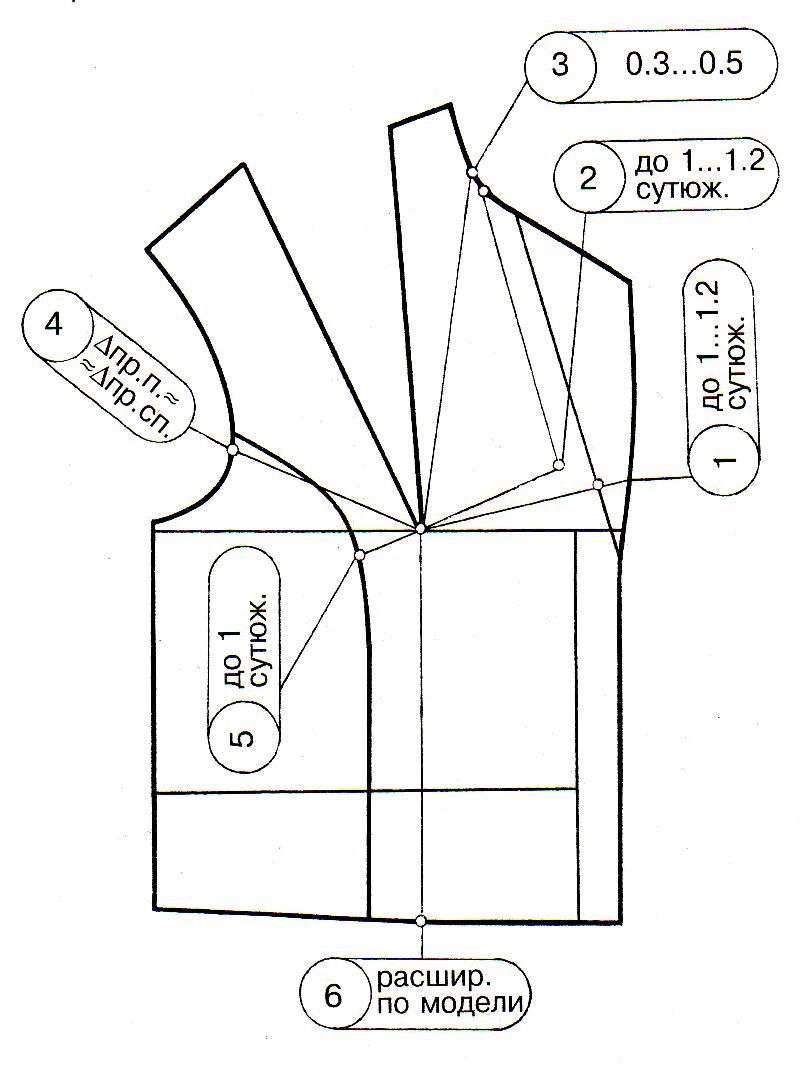

Рис. 48 Схема возможных направлений размоделирования верхней вытачки полочки.
