Перевод вытачки методом дуг и засечек в боковой срез.

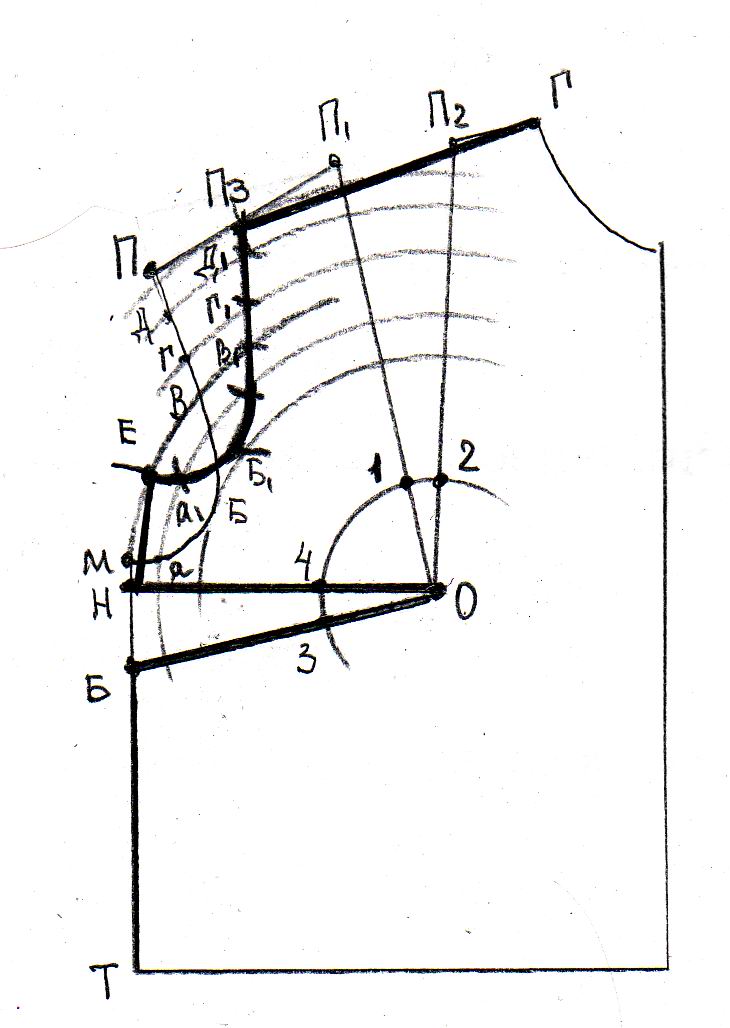

Перевод вытачки методом дуг и засечек в боковой срез (рис.18).

1. Наметить новое положение вытачки в боковом срезе точка Б.

2. Провести дуги через намеченные точки на пройме А, Б, В, Г, Д; плечевую точку П; раствор вытачки с общим центром О- конец вытачки.

3. Найти пересечение дуг R=ПО (из точки О) и R=ПП₁ + П₂Г (из точки Г) и получить точку П₃.

4. Раствор верхней вытачки 1-2 перенести измерив по хорде дуги в новое положение вытачки 3-4 и провести прямую О4.

5. Уровнять стороны новой вытачки по отрезку БО. т.е. БО=НО.

6. Из точки Н провести дугу R=БМ до пересечения с R=ОМ вверх и получить точку Е.

7. Из нового положения плечевой точки П₃ провести радиусы до пересечения с дугами проведенными через линию проймы:

П ₃Д₁=ПД;

П₃Г₁=ПГ;

П₃В₁=ПВ;

П₃Б₁=ПБ;

П₃А₁+ПА.

8. Оформить новую линию плеча П₃Г; линию проймы , соединяя точки П₃, Д₁, Г₁, В₁, Б₁, А₁, Е; боковой срез ЕН+БТ; стороны вытачки НО=БО.

П еревод вытачки методом перпендикуляров в пройму (рис.19).

1. Наметить новое положение вытачки БО.

2. Провести перпендикуляры из точек Б, А, В, Г, П к стороне вытачки. Получить точки Б₁, А₁, В₁, Г₁, П₃.

3. Перенести положение точек Б₁, А₁, В₁, Г₁, П₃. на второю сторону вытачки . Получить точки П₄, Г₂, В₂, А₂, Б₂.

4. Из точек П₄, Г₂, В₂, А₂, Б₂ провести перпендикуляры влево и на них отложить отрезки равные:

П₄П₅=ГГ₁;

Г₂Г₃= ГГ₁;

В₂В₃=ВВ₁;

А₂А₃=АА₁;

Б₂Б₃=ББ₁.

5. Начертить новую линию проймы соединяя точки П₅, Г₃,В₃А₃, Б₃; сторону новой вытачки Б₃О и линию плеча П₅Г.

Перевод вытачек графическим способом (рис.20):

- замена одной вытачки двумя;

- перевод вытачки в срез горловины;

- замена вытачки сборкой.

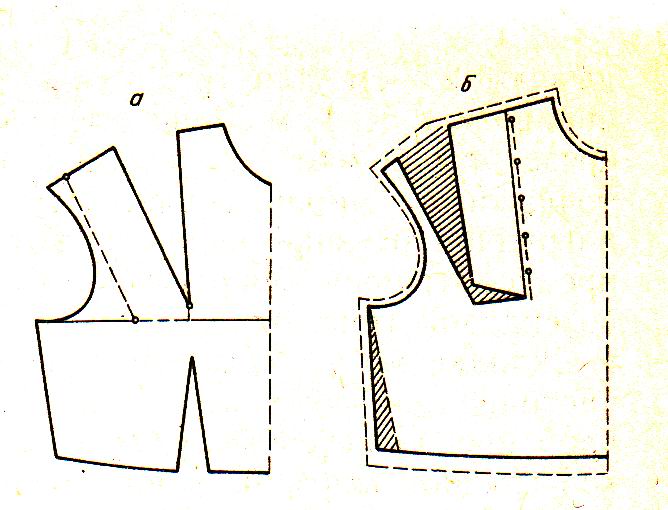

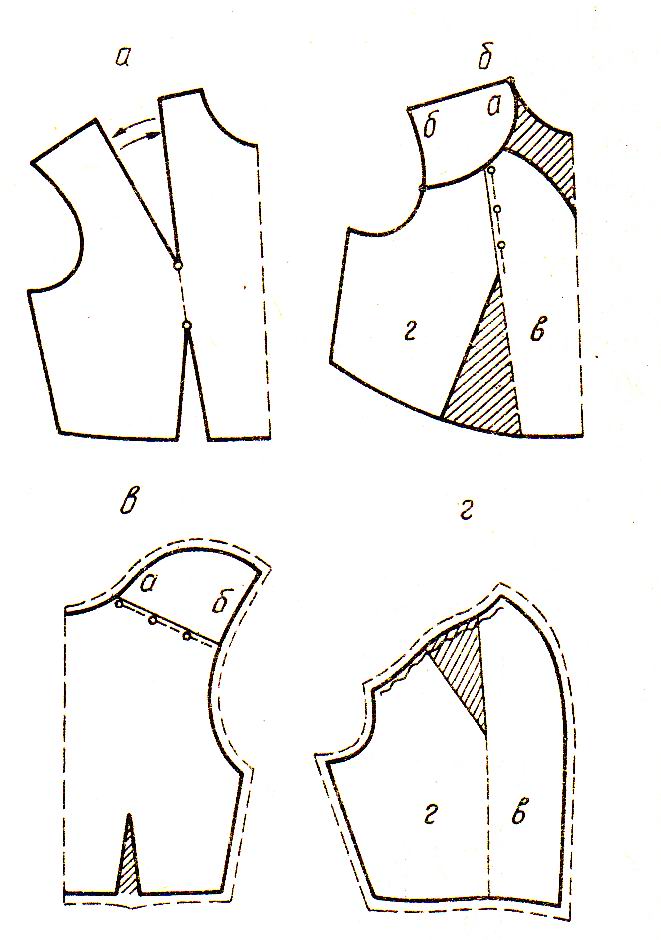

Рис.21. Перевод вытачки графическим способом: а- определение положения новых вытачек на чертеже детали; б- замена одной вытачки двумя; в- перевод вытачки в срез горловины; г-замена вытачки сборкой.

Принципы и особенности приемов конструктивного моделирования с изменением силуэтной формы.

Основными приемами изменения силуэта является параллельное и коническое расширение или заужение деталей на разных конструктивных уровнях. Эти преобразования могут выполняться как с применением дополнительных членений, так и без них. Расширение деталей может быть равномерным и не равномерным, в зависимости от проектируемой формы модели.

Параллельное расширение используют в основном для образования сборок и мелких складок на деталях. В этом случае преобразуемую деталь с нанесенными на нее горизонтальными конструктивными линиями рассекают на несколько полос и раздвигают их на необходимую величину вдоль конструктивных горизонталей (рис. 22).

Если объемная форма зафиксирована на каком – либо уровне с образованием напуска, изменение формы детали за счет образования сборок влечет за собой изменение ее размеров не только в поперечном, но и в продольном направлении (рис.22а)

.

в

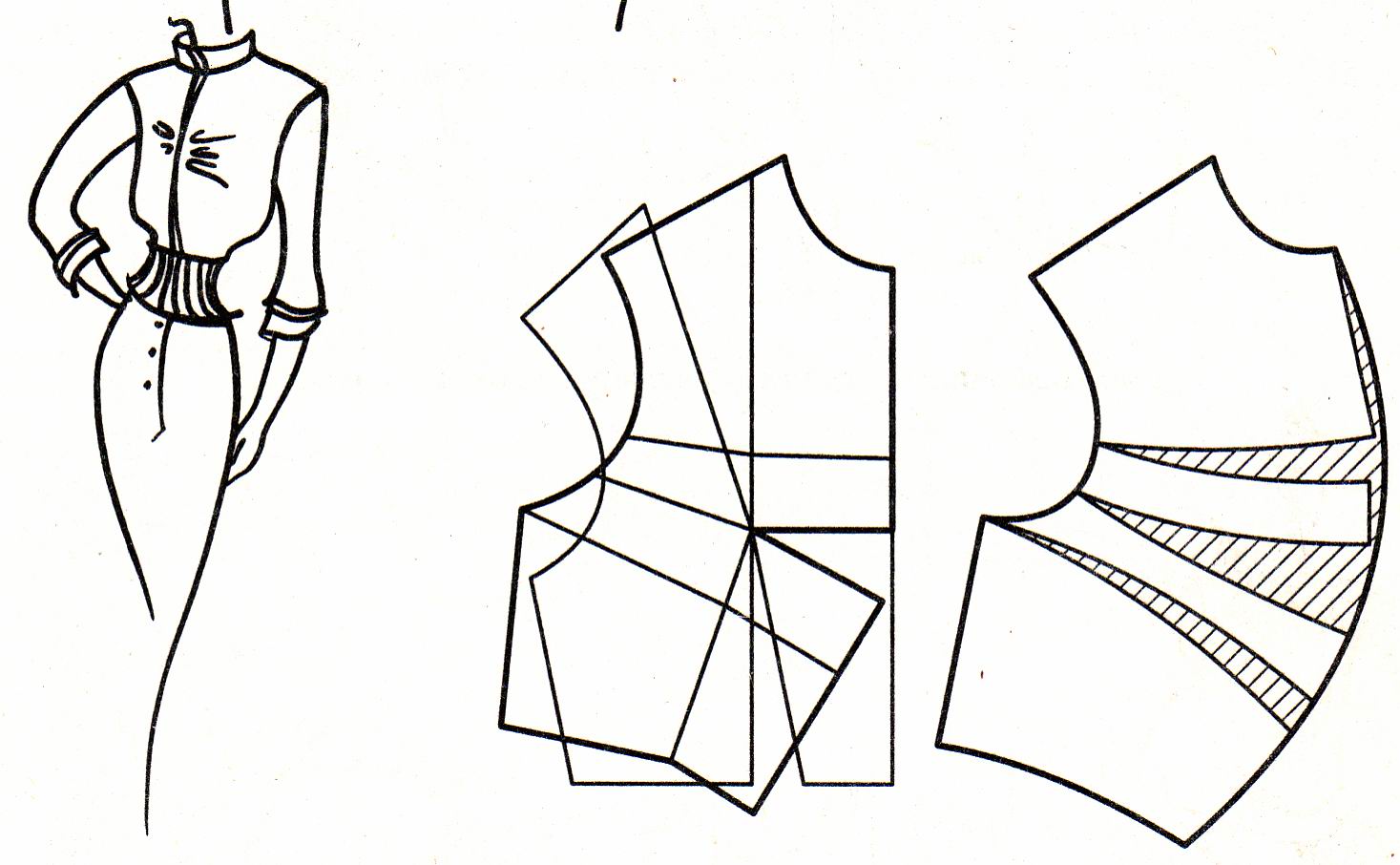

Рис. 22. Параллельное расширение деталей с целью проектирования мягких складок (а,в) и сборок(б).

Коническое расширение деталей одежды в зависимости от силуэта модели может начинаться на любом уровне – линии плеча, груди, талии, бедер, коленей и ниже. Коническое расширение без введения дополнительных членений исходных деталей используется при проектировании форм, силуэт которых представляет собой трапецию. Коническое расширение в чистом виде – это разведение полос на определенный угол без изменения длины среза, от которого начинается расширение, а параллельно – коническое – с увеличением длины. В деталях с вытачками ее условное рассечение для расширения выполняется через концы вытачек; после разведения полос вытачки частично или полностью закрываются (рис.23). Для того чтобы швы соединения полученных деталей в изделии не перекашивались, линии швов должны иметь одинаковый наклон. Например, если при коническом разведении прямой юбки растворы передней и задней вытачек полностью переводятся в линию низа, линии бокового шва получаются с разным наклоном. Это вызвано тем, что раствор задней вытачки больше раствора передней. Для получения одинакового наклона линий бокового шва при проектировании расширенных юбок на основе прямой (рис.23а) возможны три варианта. .

1. Небольшое расширение – передняя вытачка переводится полностью, а задняя – частично (на величину раствора передней)(рис.23б).

2. Среднее расширение – обе вытачки переводятся на величину раствора задней, при этом стороны передней вытачки заходят друг на друга. Поэтому необходимо продлить линию верхнего среза детали на величину получившегося заужения и откорректировать линию бока до линии бедер(рис.23 в).

3. Большое расширение – центры разведения находятся выше линии бедер (для очень широких юбок могут быть даже на линии талии) (рис.23г).

Не следует забывать, что форма юбки, как и любой другой одежды, создается в основном за счет боковых швов.

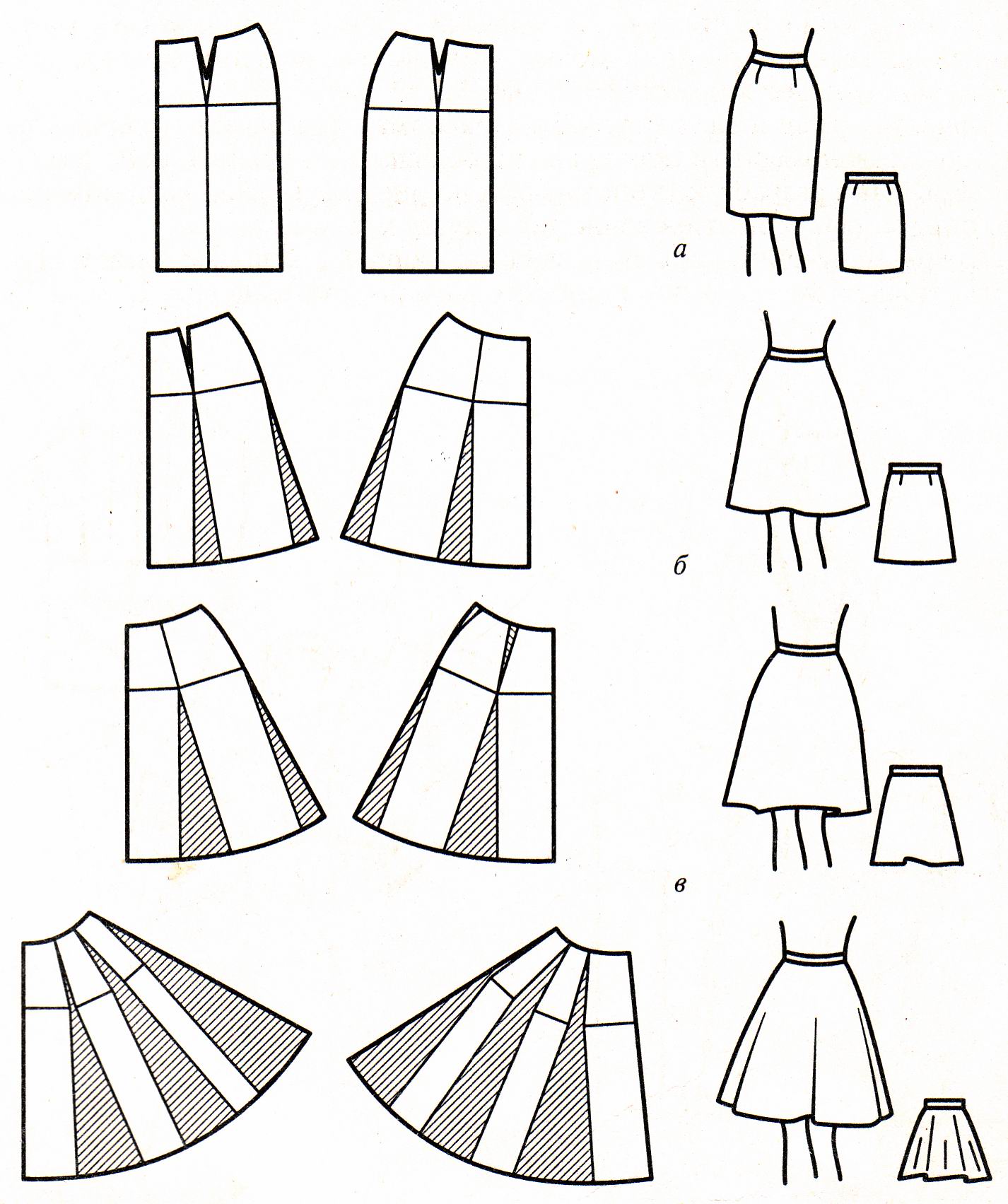

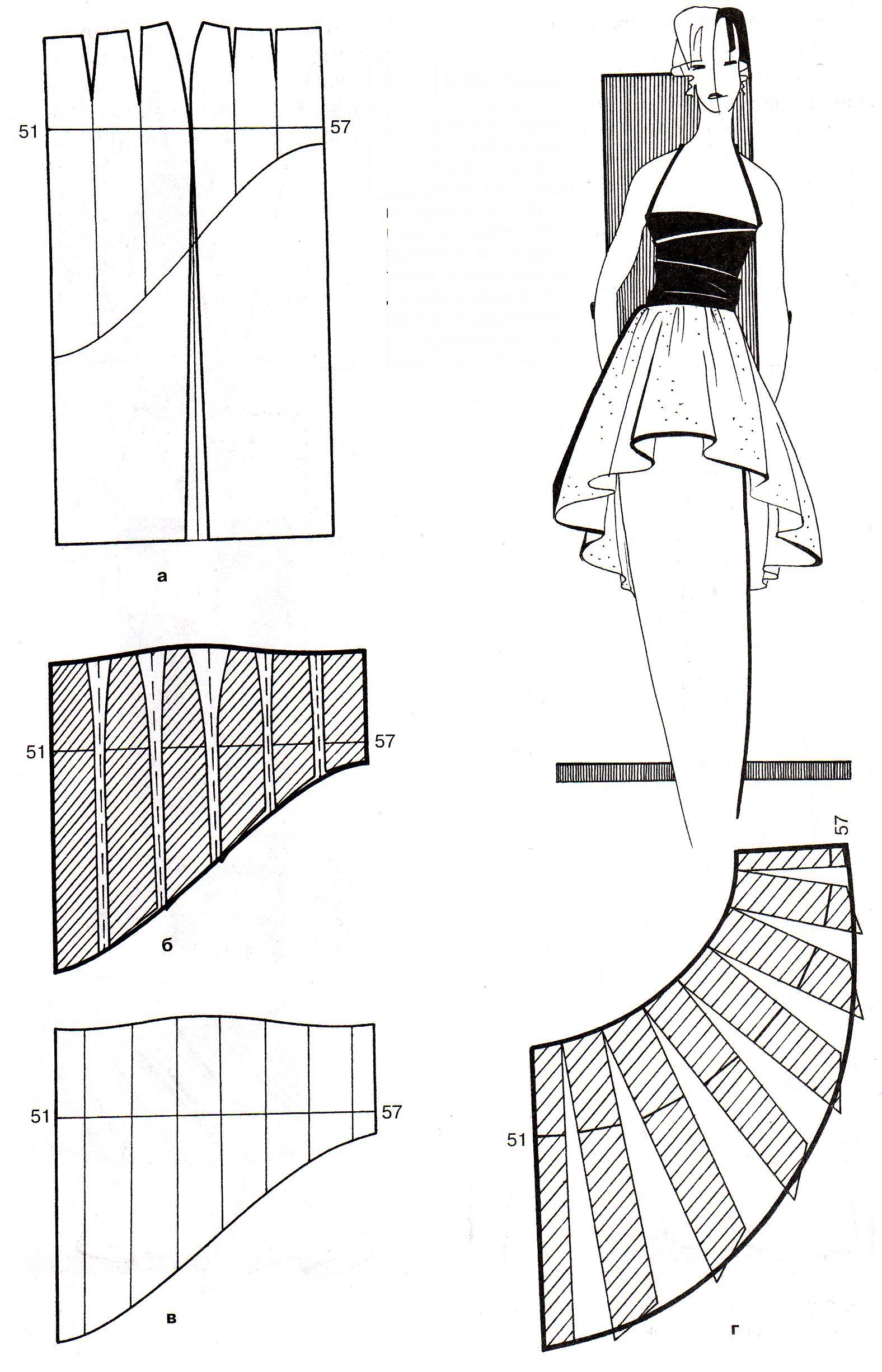

Рис. 23 Проектирование расширенных юбок на основе прямой.

Такие же приемы используются для конического заужения деталей. При этом полосы рассеченных деталей поворачиваются, накладываясь друг на друга, с сохранением длины линии, соответствующей уровню измерения максимального обхвата (например, для юбок – линии бедер). При заужении деталей книзу и сохранении их ширины на заданном уровне увеличиваются растворы исходных вытачек и образуются новые. Обычно они используются для образования мягких складок и драпировок(рис.24).

Коническое расширение может быть равномерным по всему периметру изделия или неравномерным (как правило, больше с боковых сторон, чем спереди и сзади). При разработке конструкции по рисунку модели величину расширения определяют ориентировочно по силуэту модели.

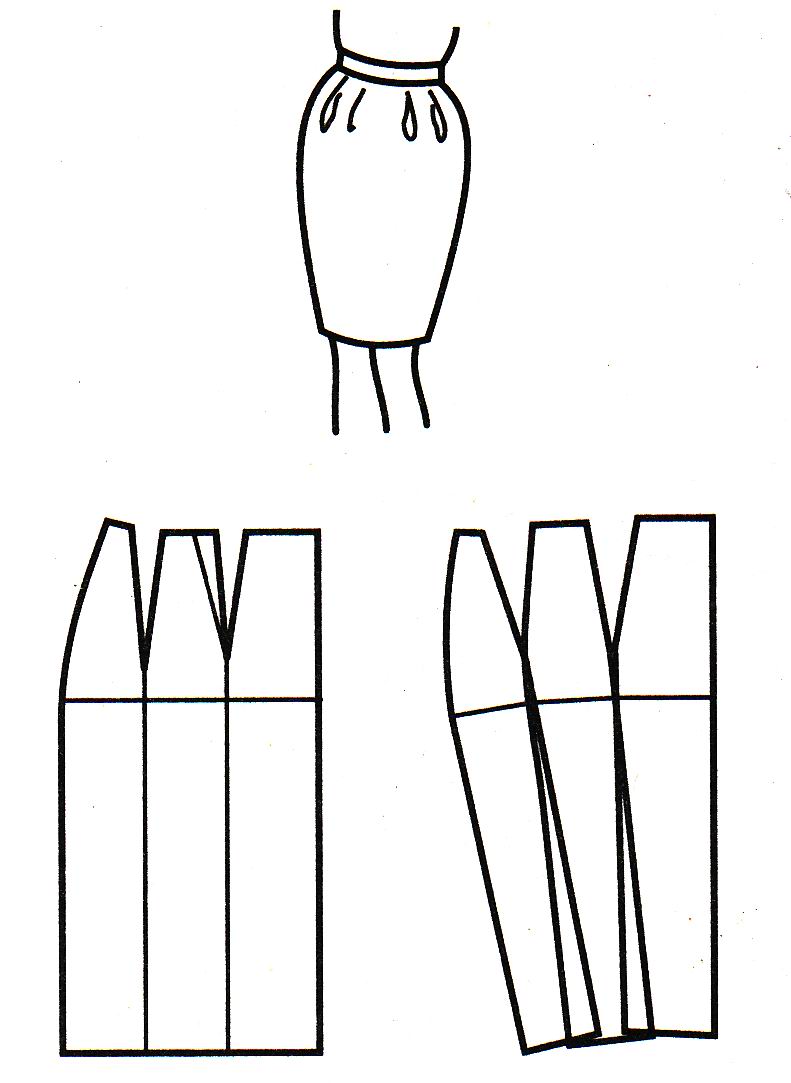

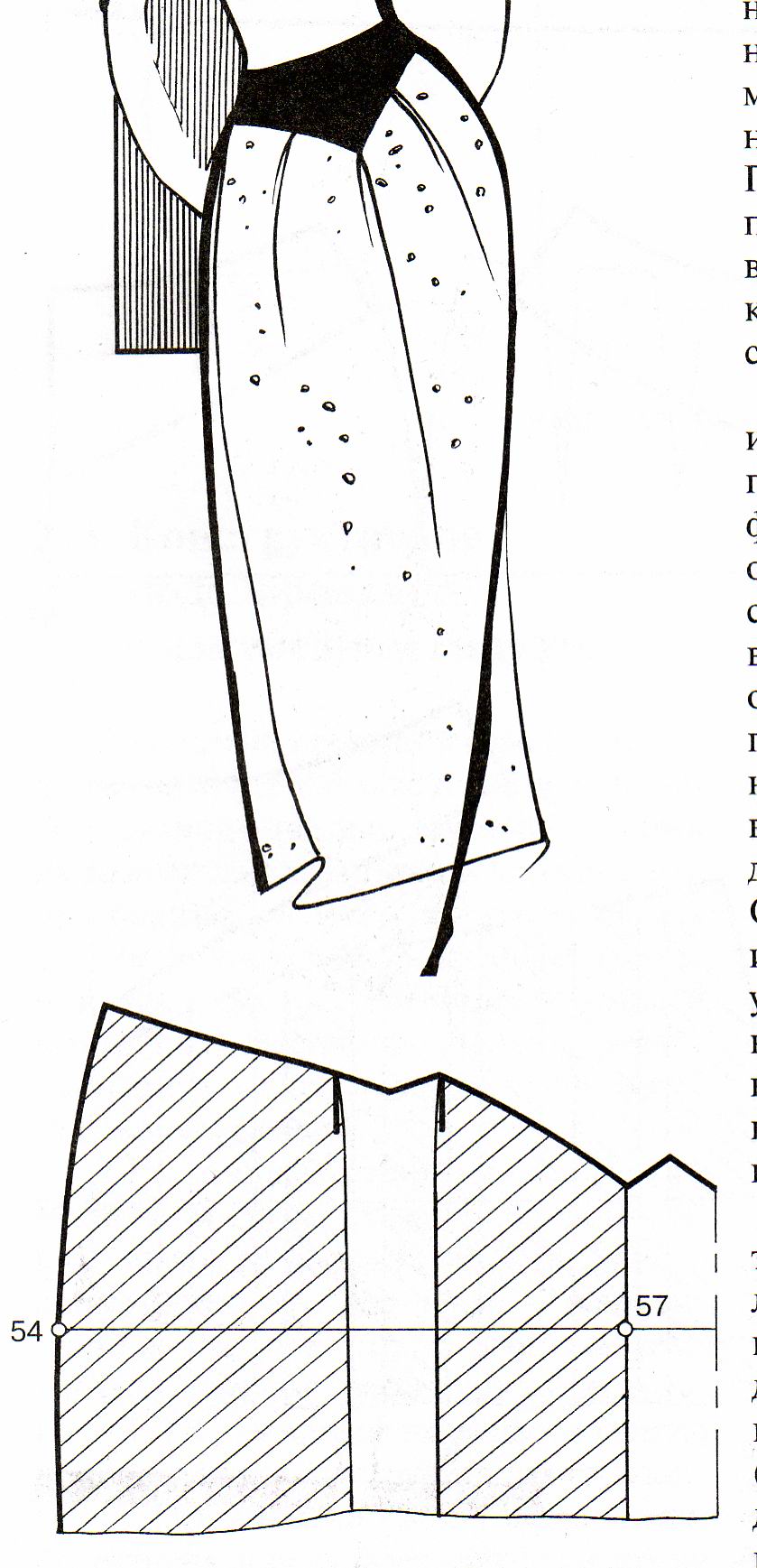

Рис. 24 Проектирование зауженной юбки на основе прямой.

Коническое расширение деталей часто используют в комплексе с параллельным (рис.25). Процедуру выполнения такого преобразования рекомендуется разделять на два этапа: сначала выполнить параллельное расширение (рис.25б), затем полученный шаблон детали рассечь на полосы, как показано на рис.4в и развести конически (рис.25г). можно совместить этапы следя за положением отрезков конструктивной линии.

Рис.25 Параллельно-коническое расширение деталей: а- нанесение модельных и условных линий членения на детали БК; б- параллельное расширение; в- подготовка расширенной детали к коническому преобразованию; г- коническое расширение детали.

Для построения конструкции с подрезами и драпировками на деталь наносится линия подреза или членения в соответствии с рисунком модели; наносятся линии разведения по направлению сборок (для мягких складок линии проводятся в местах расположения складок). Если в детали имеются вытачки, их по возможности следует расположить под углом (лучше прямым) к направлению проектируемых сборок или складок. Деталь разрезается по линиям разведения и производится ее коническое расширение, при этом контур среза детали с исходной вытачкой замыкается. Получаемый зазор между прямой и ломаной сторонами исходной вытачки образует дополнительный объем проектируемой формы, требуемый для образования сборок и мягких складок(рис. 26...-рис.29 ).

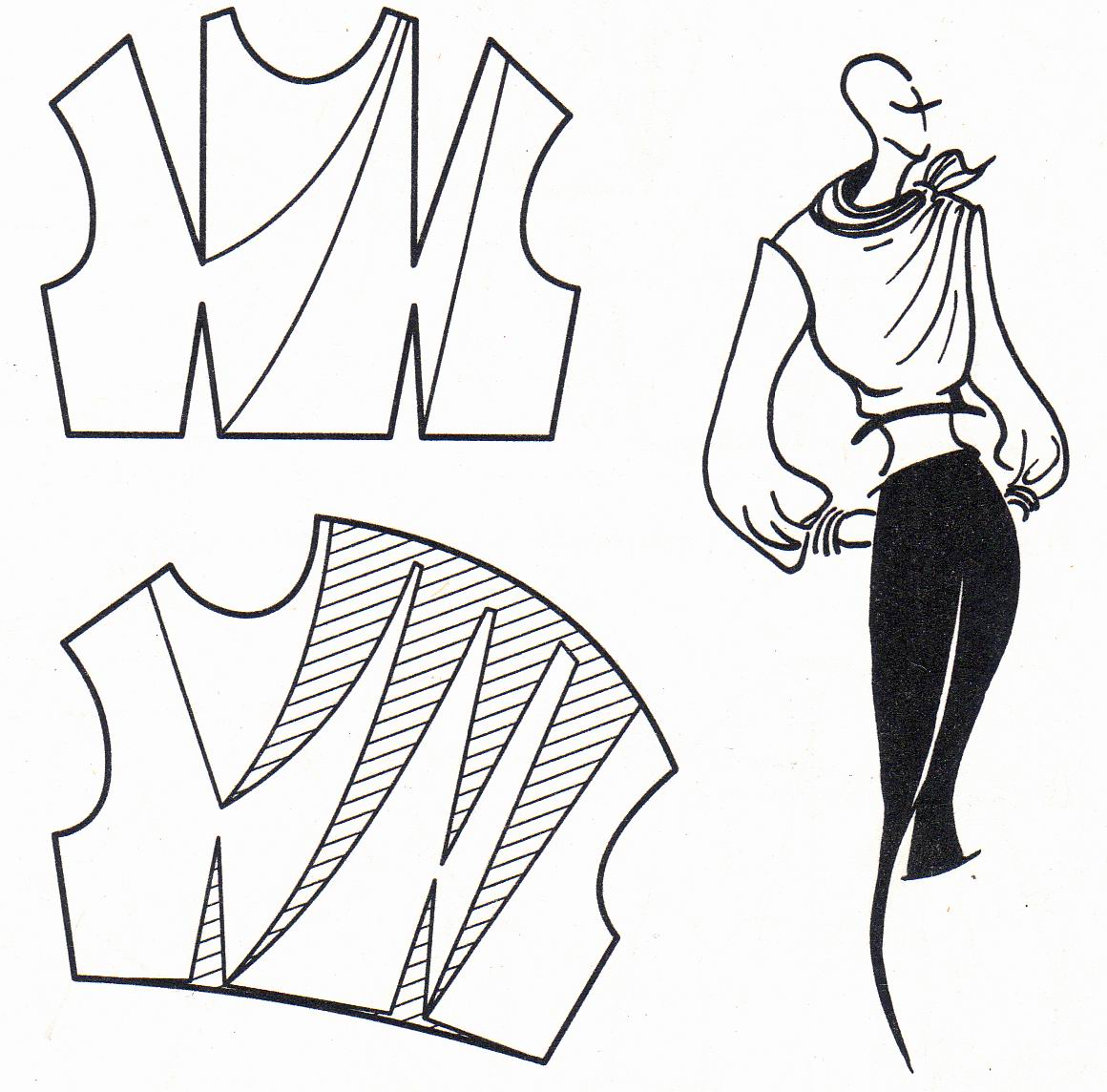

Рис. 26 Ассиметричная драпировка от плечевого шва.

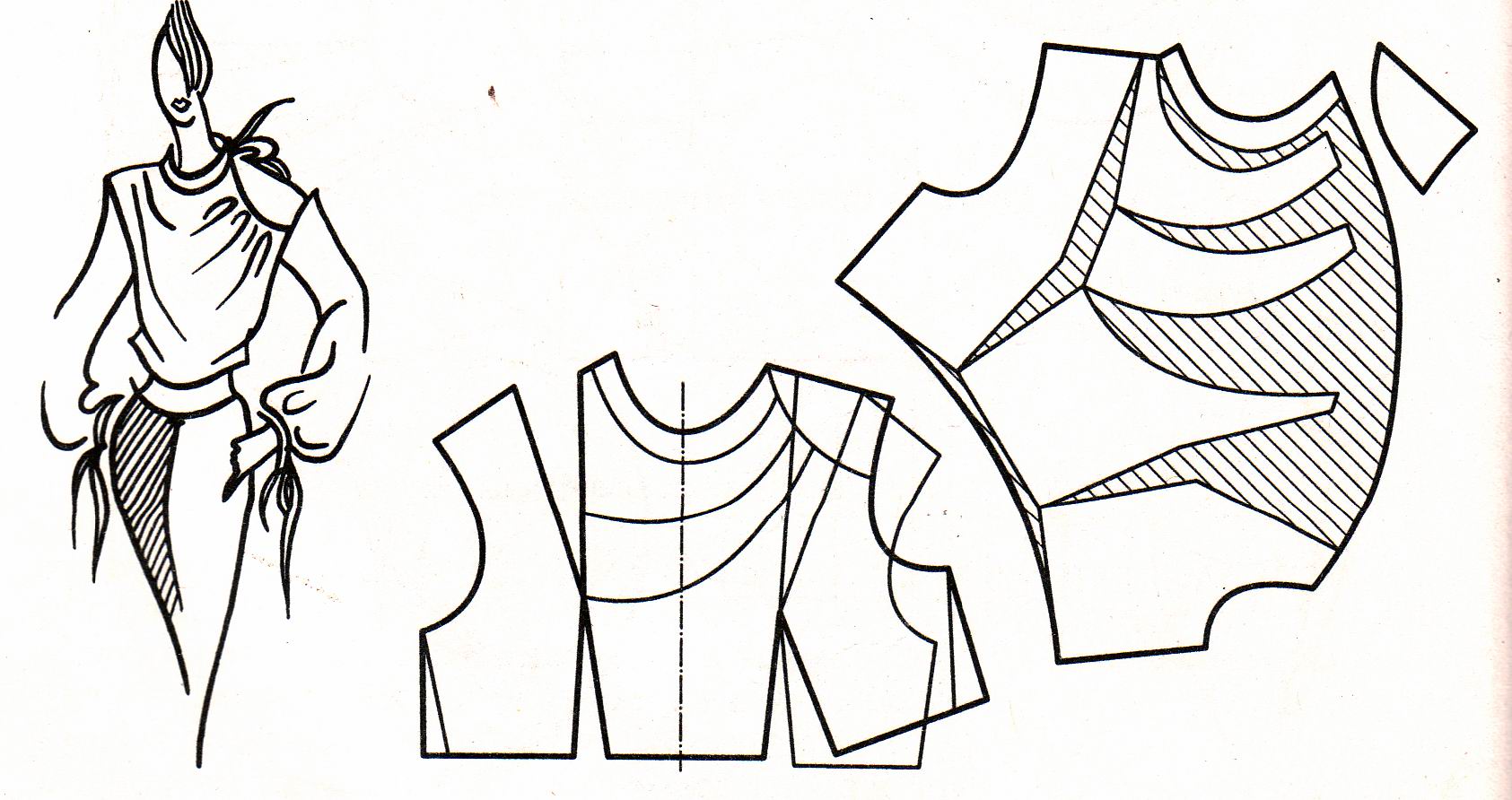

Рис.27 Асимметричная драпировка от кокетки.

Рис.28 Драпировка от линии середины полочки.

Рис. 29 Ассиметричная драпировка от бокового шва.

Замена нагрудной вытачки складками от плечевого среза.

На линии плечевого среза намечают точки – расположения складок. Положение первой складки 4-4,5 см от горловины. Затем на конструкцию наносят линию груди. На ней тоже отмечают положение складок: для двух складок от центра вытачки вправо откладывают 2,5 см, для трех – влево и вправо по 2,5-4см. точки плечевого среза соединяют с полученными точками по линии груди. Раствор нагрудной вытачки распределяют на предусмотренное моделью количество складок (рис. 30). складки могут быть мягкими или частично заостренными. Этот покрой предлагается фигурам с плоской грудной клеткой, чтобы создать нужный объем. Складки в этом случае могут быть заменены сборкой, буфами. Для фигур с большими грудными железами этот покрой (с частично застроченными складками) тоже можно рекомендовать, но уже с целью затушевать чрезмерный объем.

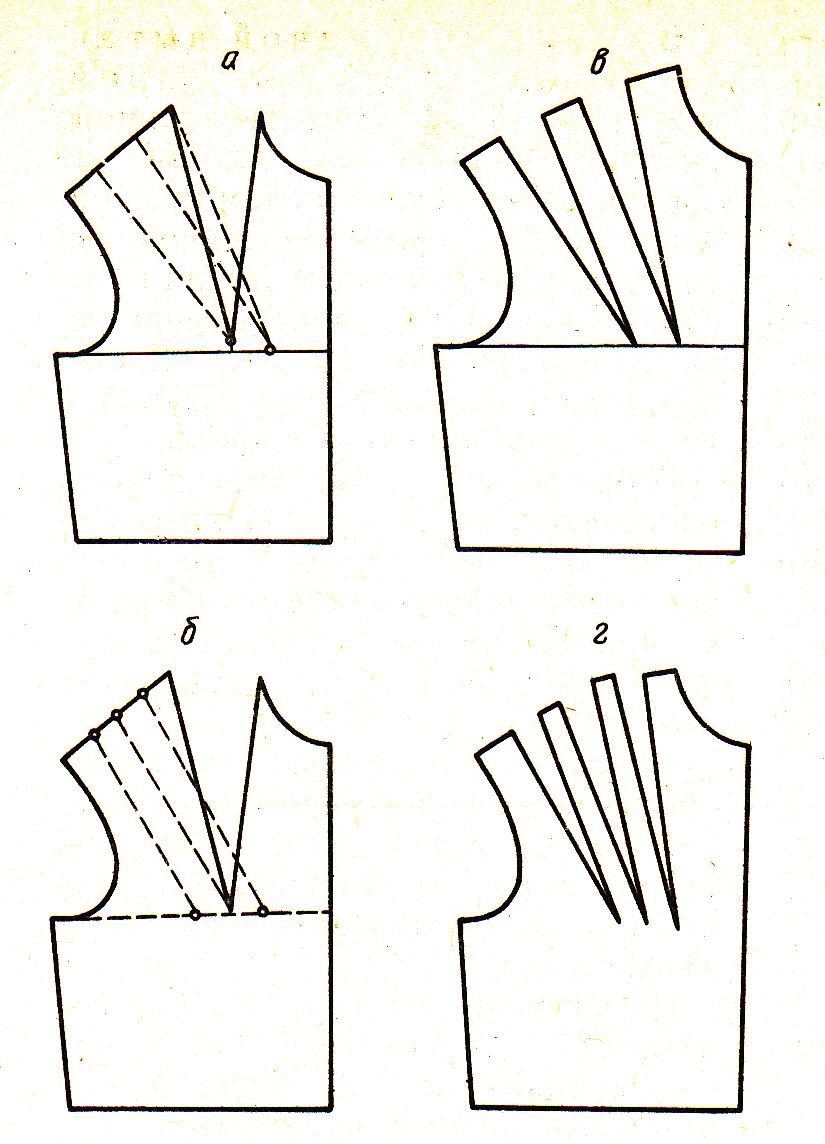

Рис. 30. Варианты лифов с мягкими складками и буфами у плечевого среза. Замена нагрудной вытачки двумя и тремя складками из плечевого среза: а,б- нанесение линий складок на полочку; в,г- готовые конструкции.

Замена нагрудной вытачки складкой у линии проймы.

Намечают линию складки параллельно пройме до уровня линии груди и затем от проймы к центру линию нагрудной вытачки. По намеченным линиям конструкцию разрезают, одновременно закрывая нагрудную вытачку. Плечевой срез оформляют при закрытой полученной складке у проймы.

Ребро складки может проходить на расстоянии 1-2см от проймы или точно по линии проймы. В этом случае на конструкции добавляют по пройме припуск на шов и разрез делают по предполагаемому шву втачивания рукава.

Складки у проймы выполняют обычно в изделиях прямой свободной формы. Если платье с отрезной линией талии, то по плечевому срезу лифа можно расположить сборки или мягкие складки.

Рис. 31 Лиф со складками у линии проймы. Замена нагрудной вытачки складками у линии проймы.

Перемещение нагрудной вытачки в подрез от проймы.

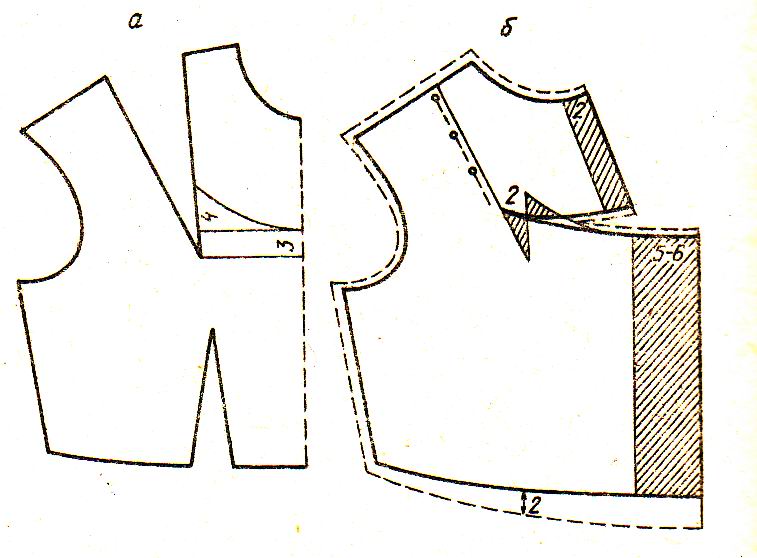

На уровне 1/3 высоты проймы на конструкции основы намечают линию подреза. Длина подреза не должна доходить до ширины горловины на 1см. разрезают полочку по намеченной линии и закрывают нагрудную вытачку выше линии подреза, после чего откроется вытачка со стороны проймы, и нижний срез подреза удлинится для образования сборок (рис.32).

Р ис.32. Лиф с подрезом от проймы. Перемещение нагрудной вытачки в порез от проймы: а- нанесение линий подреза на полочку; б- готовая конструкция.

Чтобы получить большее количество сборок на полочке, от подреза вниз конструкцию можно разрезать и раздвинуть ее на ткани на желаемую величину.

По такому же принципу можно сделать конструкцию с любой формой подреза. Место расположения подреза (выше или ниже) определяют на фигуре, соблюдая общие пропорции изделия.

Н ижний срез подреза можно оформить буфами. При раздвижке полочки от подреза вниз на этом участке можно запроектировать складочки (рис. 33).

Рис.33 Лиф со складками от подреза. Разработка складок в подрезе от проймы: а- нанесение линии подреза на полочку; б- нанесение складок от линии подреза; в- готовая конструкция.

Лиф с перекидным плечом и овальной кокеткой.

П одготовку конструкции начинают закрытия нагрудной вытачки и нанесения линии овальной кокетки от высшей точки горловины к срезу проймы. Вытачки переносят к срезу линии талии, разрезая тальевую вытачку до центра вытачки нагрудной из плечевого шва. Затем кокетку отрезают по намеченной овальной линии и присоединяют к плечевому срезу спинки плечеым срезам кокетки. Для образования сборок под кокеткой вытачку на линии талии закрывают снова, раскрывая часть нагрудной. Верхний срез нижней детали полочки оформляют плавной линией с небольшой выпуклостью над раствором вытачки(рис.34).

Рис. 34. Лиф с овальными кокетками. Разработка лифа с овальными кокетками: а- перемещение плечевой вытачки на линию талии; б- оформление кокетки и выреза горловины; в- соединение срезов кокетки; г- перемещение тальевой вытачки к срезу под кокеткой для образования сборки.

Лиф с подрезами от высшей точки плечевого среза к центру груди.

На базовой основе лифа с втачными рукавами намечают линию подреза от высшей точки плечевого среза полочки к центру груди. На расстоянии 17-18 см от той же высшей точки плечевого среза и 12-14 см от центра горловины намечают точки и соединяют их прямой линией. Параллельно им на расстоянии 2 см одна от другой намечают еще три линии. Линию подреза разрезают и закалывают вытачки полочки. По линии подреза полочка раскрывается на величину раствора двух вытачек. Затем разрезают часть полочки от середины переда к образовавшемуся подрезу, получая таким образом форму выреза горловины. Чтобы получить драпировку у подреза, надрезают полочку по трем намеченным ранее линиям от линии подреза до линии середины переда, не доходя до этой линии на 1-2 мм. Полочку раздвигают по надрезам. Раздвинутый срез подреза оформляют плавной линией.

Линию подреза можно наметить и слегка овальной линией. Величина драпировки зависит от величины раздвижки средней части полочки по намеченным линиям.(рис. 35).

Рис. 35. Разработка лифа с подрезом от высшей точки плечевого среза к центру груди: а- нанесение линии подреза и драпировки; б- готовая конструкция.

Лиф со складкой в открытом вырезе горловины.

Конструкцию разрабатывают на базовой основе с втачными рукавами.

По линии середины переда вниз откладывают отрезок, равный 8-10 см. из найденной точки восстанавливают перпендикуляр, на котором откладывают отрезок, равный 6-7 см. чтобы определить линию горловины и подреза, высшую точку плечевого среза соединяют плавной линией с линией груди через точку в конце отложенного отрезка. По намеченным линиям подреза полочку разрезают, определяя форму выреза горловины.

Нагрудную вытачку лифа закрывают, в результате чего в уголке горловины открывается небольшая вытачка, которую стачивают и заутюживают в сторону проймы. Срезы горловины обрабатывают обтачками до стачивания вытачки (рис.36).

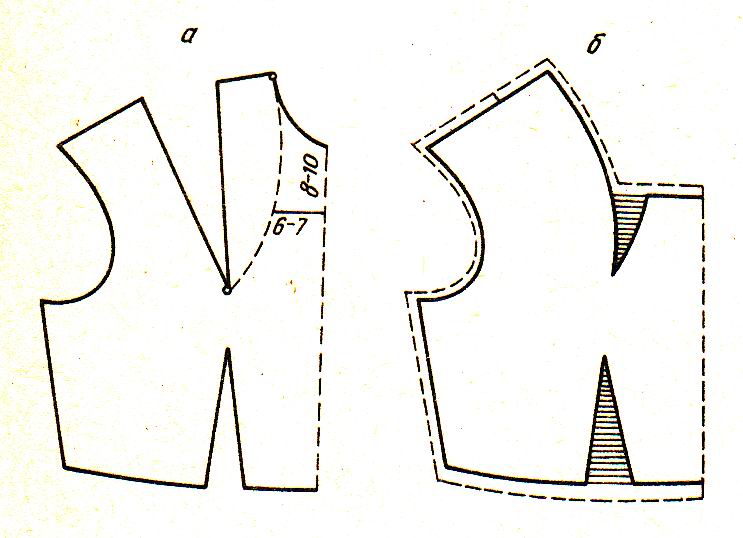

Рис. 36 Разработка лифа со складкой в открытом вырезе горловины: а- нанесение линий складки и горловины; б- готовая конструкция.

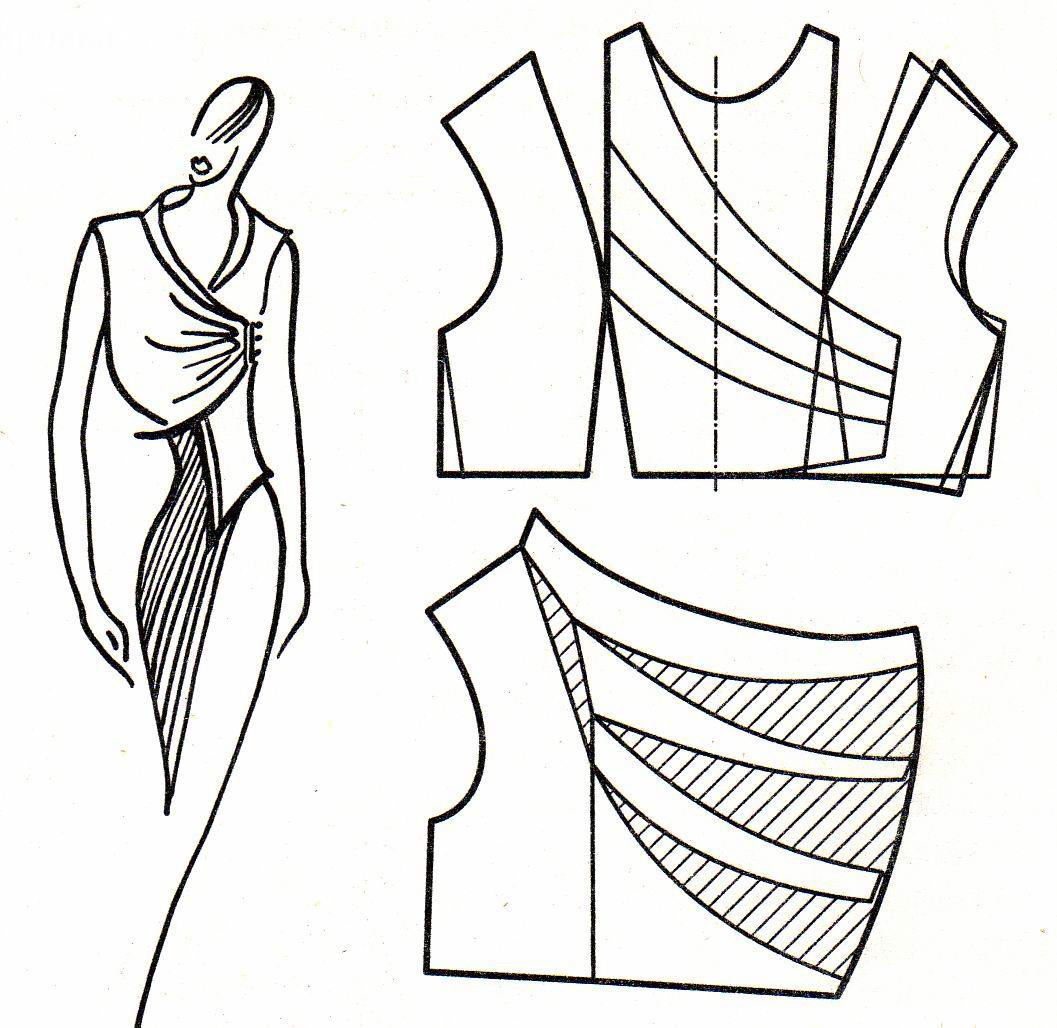

Лиф с ассиметричной драпировкой.

Конструкцию разрабатывают на базовой основе лифа с втачными рукавами. Ввиду того, что драпировка ассиметричная, подрез с драпировкой намечают на целом лифе.

Вначале определяют линию подреза. Ее выводят из середины проймы на расстоянии 3-5см от центра груди (на левой стороне переда) и соединяют с выточкой от линии талии плавной линией. Затем необхоимо раздвинуть середину лифа для драпировки. С этой целью намечают две параллельные линии, выходящие из центров двух нагрудных и тальевых вытачек до пересечения с линией подреза под прямым углом.

Величину драпировки определяют индивидуально(рис. 37).

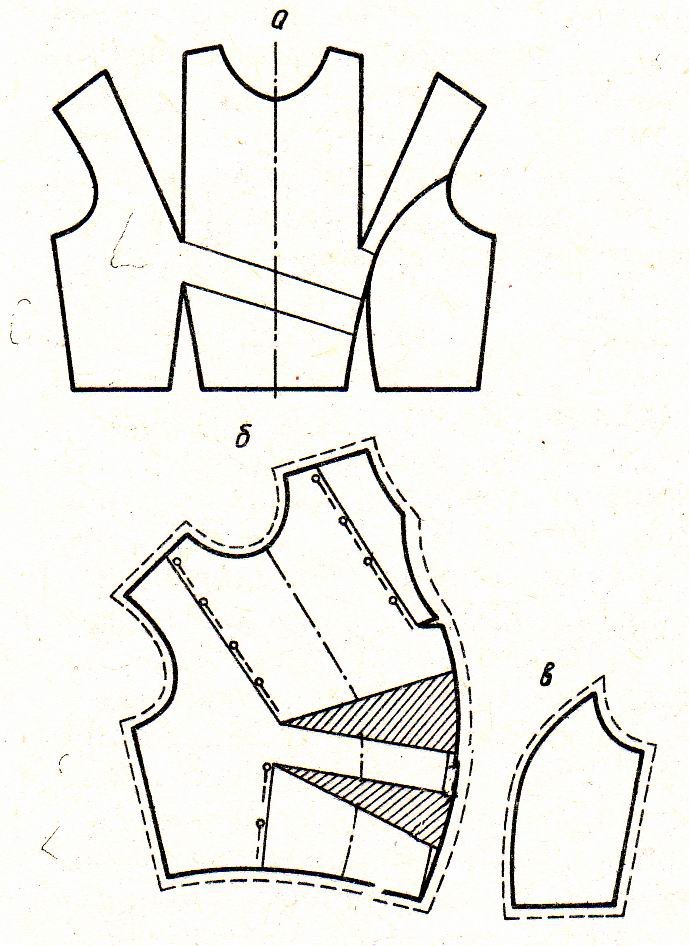

Рис. 37 Разработка лифа с ассиметричной драпировкой: а- нанесение линий рельефа и драпировки; б,в – готовые детали переда.

Лиф с ассиметричной драпировкой от кокетки.

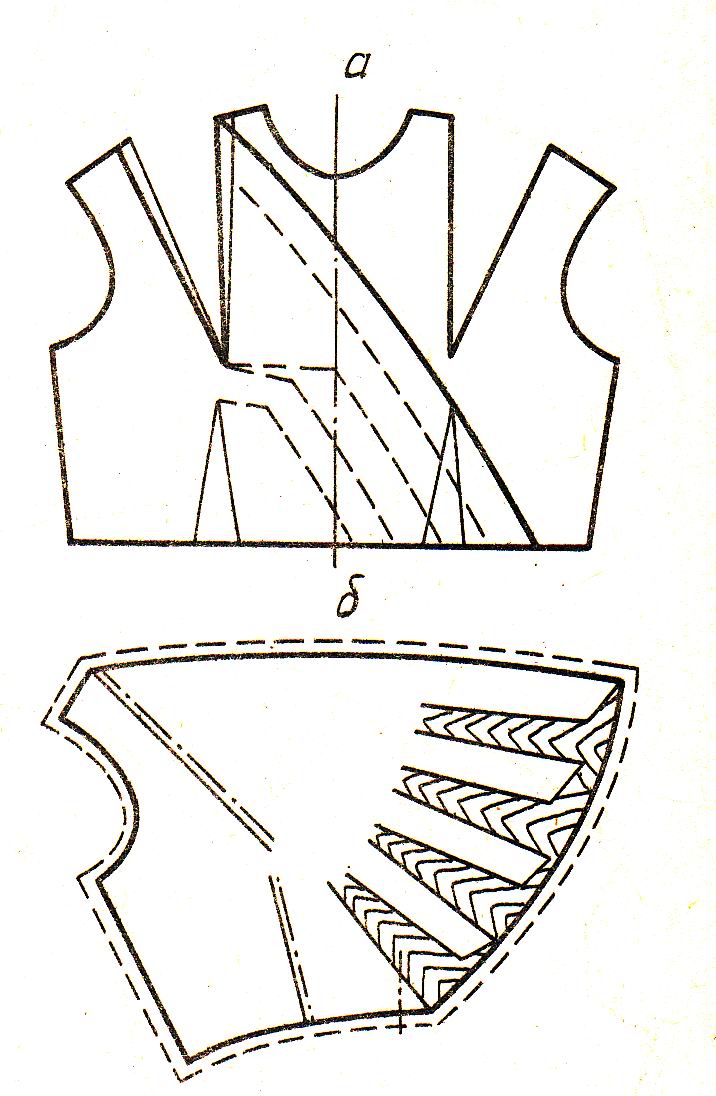

Конструкцию разрабатывают на целом лифе. Для нанесения линий кокетки нагрудную вытачку со стороны желаемого расположения кокетки скалывают и отрезают. На оставшейся части лифа наносят линию, соединяющую центр противоположной от кокетки нагрудной вытачки со срезом кокетки в точке, отстоящей от горловины на 3-4 см. лиф разрезают по намеченной линии и по линиям, соединяющим центры нагрудных и тальевых вытачек. После скалывания одной нагрудной и двух тальевых вытачек лиф раздвигают для образования драпировки. Срез лифа, запроектированный для драпировки, оформляют плавной линией.

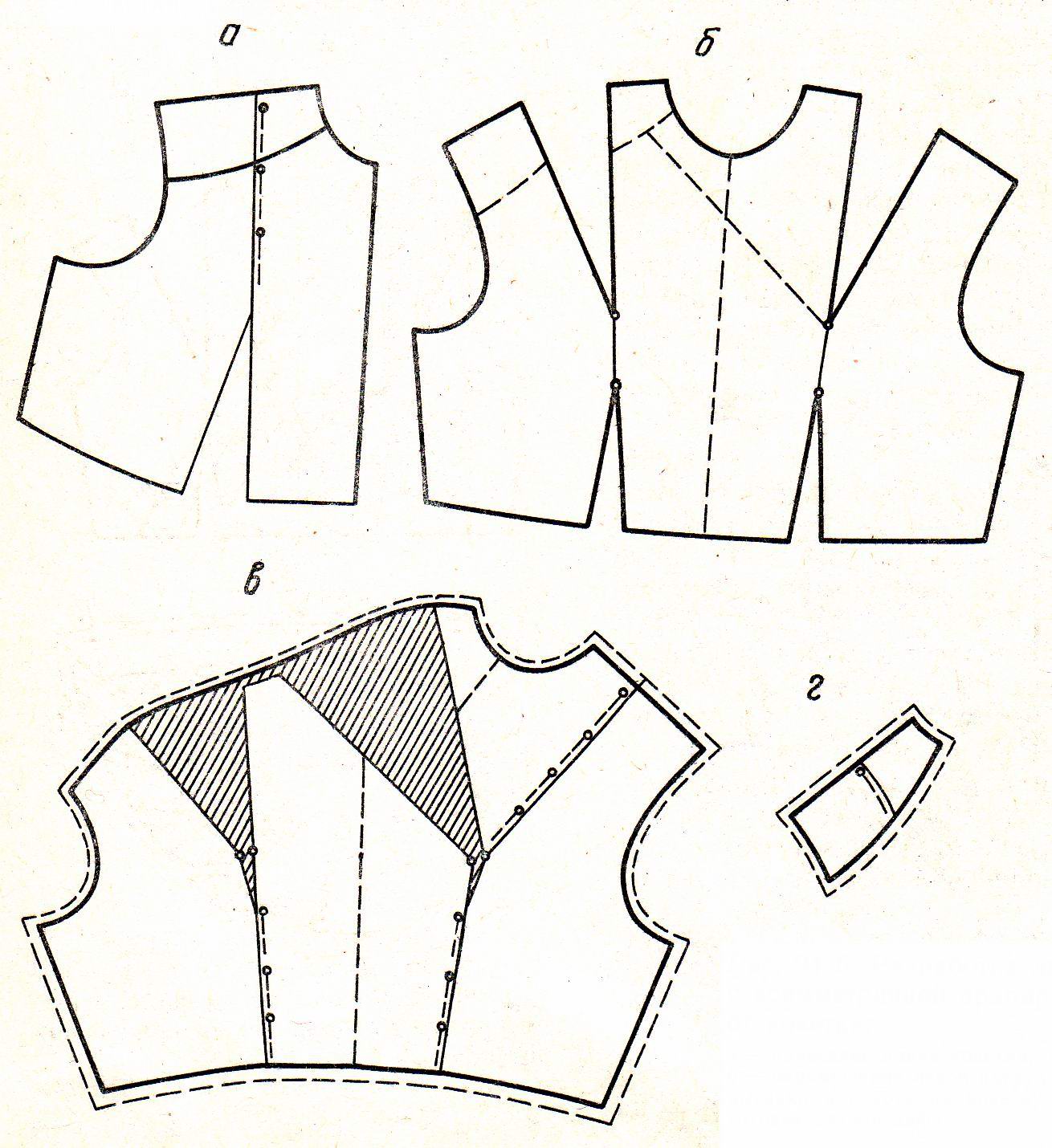

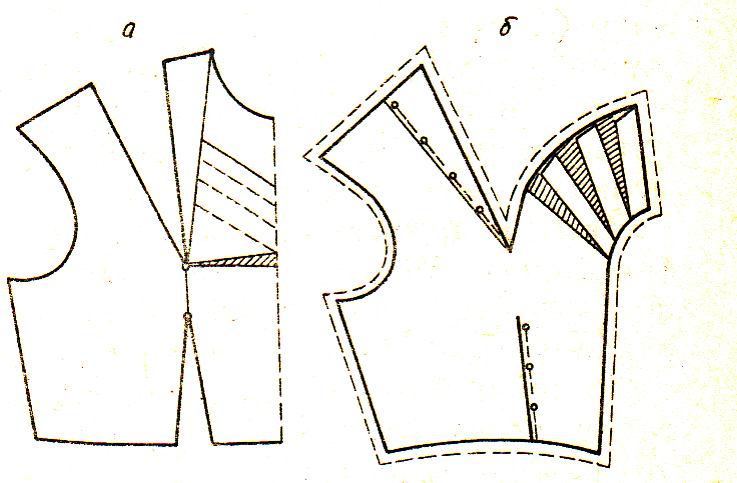

Рис. 38 Разработка лифа с ассиметричной драпировкой от кокетки: а- нанесение линии кокетки; б- перемещение левой нагрудной вытачки в подрез на кокетку; в,г – готовые конструкции.

Лиф с подрезом в середине полочки.

В середине полочки основной конструкции намечают линию подреза выше линии груди на 2-3 см и проводят ее к вытачке. Затем от этой линии вверх на линии вытачки откладывают еще 4 см и к этой точке оформляют подрез. Разрезают конструкцию, закрывают нагрудную вытачку, которая откроется в подрезе. К середине полочки добавляют 5-6 см на сборку, а выше линии подреза – 2см на застежку (рис. 39).

Рис. 39 Разработка лифа с подрезом в середине полочки: а- нанесение линии подреза; б- готовая конструкция.

Лиф с запахом задрапированной полочки.

Конструкцию полочек лифа разрабатывают на целом лифе основы. Вначале определяют положение линии полузаноса полочки. Она пройдет из плечевого среза (точку определяют по ширине желаемого выреза горловины) через центр тальевой вытачки на другой половине лифа и до линии талии. Контуры полочки до полузаноса переносят на чистый лист бумаги и затем на нем намечают линии разрезов, параллельно срезу полузаноса, для разведения полочки на драпировку. Разрезы должны быть на равном расстоянии, для этого предварительно делят линию талии на равные части на участке от конца полузаноса до линии середины переда. Нанося линии, их переводят в центры вытачек из плечевого среза и линии талии на противоположной от конца запаха половине переда.

Левую половину полочки выкраивают с драпировкой или оставляют гладкой, переводя вытачку из плечевого среза в вытачку на линии талии (рис.40).

Рис.40 Разработка лифа с ассиметричной драпировкой на правой полочке: а- определение направления драпировки; б- готовая конструкция правой полочки.

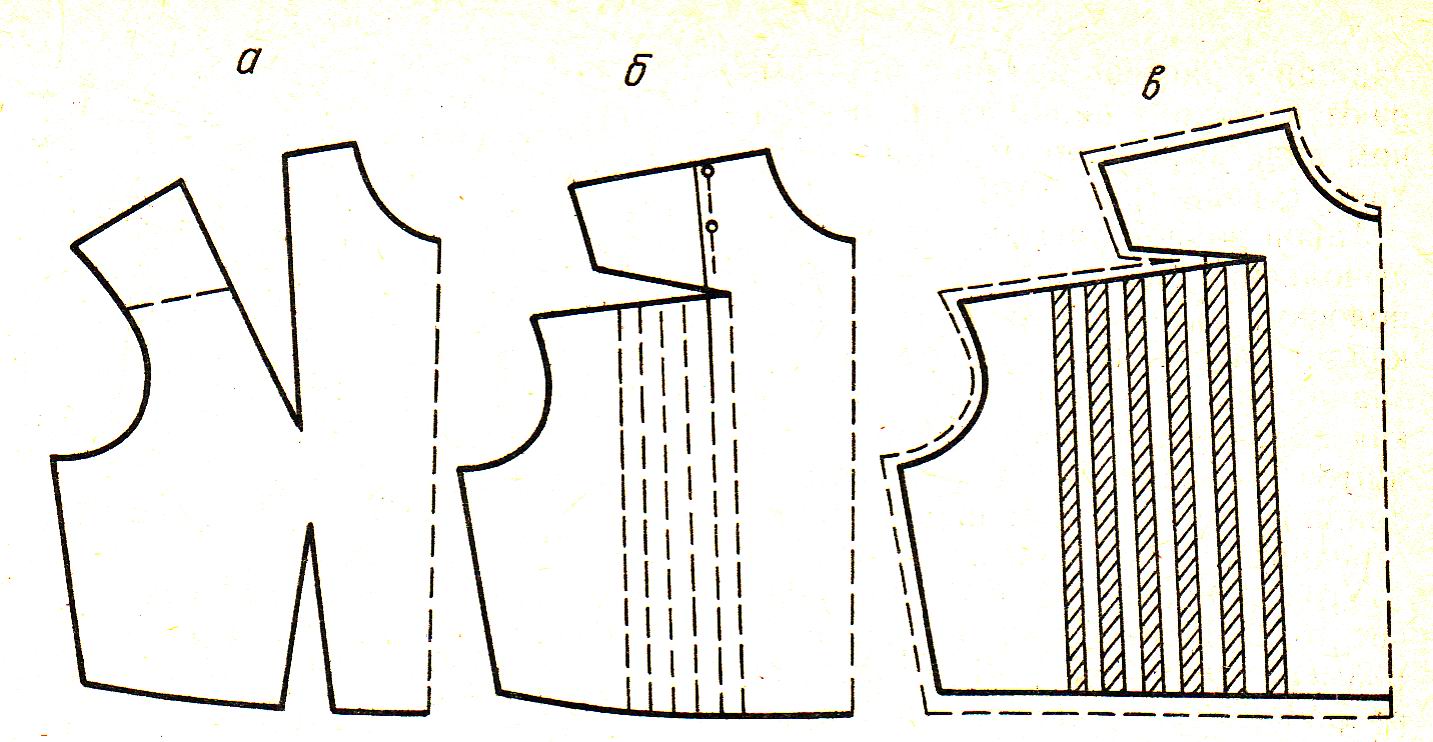

Варианты проектирования складок на лифе.

Симметрично расположенные складки разрабатываются на лифах с центральной застежкой. Линии складок наносят на полочку при закрытой плечевой вытачке. Полученные детали нумеруют, разрезают полочку по намеченным линиям и раздвигают детали на желаемую ширину складок. Линии складок переносят на вспомогательную конструкцию, закладывают их и только тогда подрезают полочку по контуру.

Лиф с диагональными складками лучше всего оформить застежкой на планке.

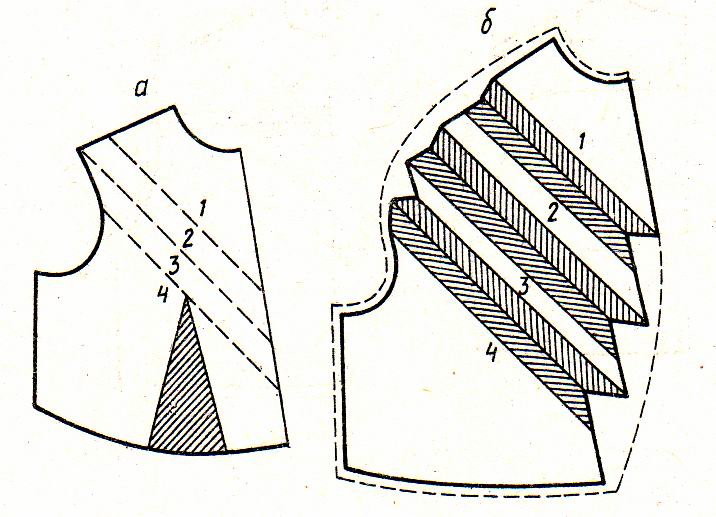

Рис.41 Разработка лифа с диагональными складками на полочке: а – нанесение линий складок; б- готовая конструкция полочки.

Рис. 42 Проектирование складок на полочке в области горловины.

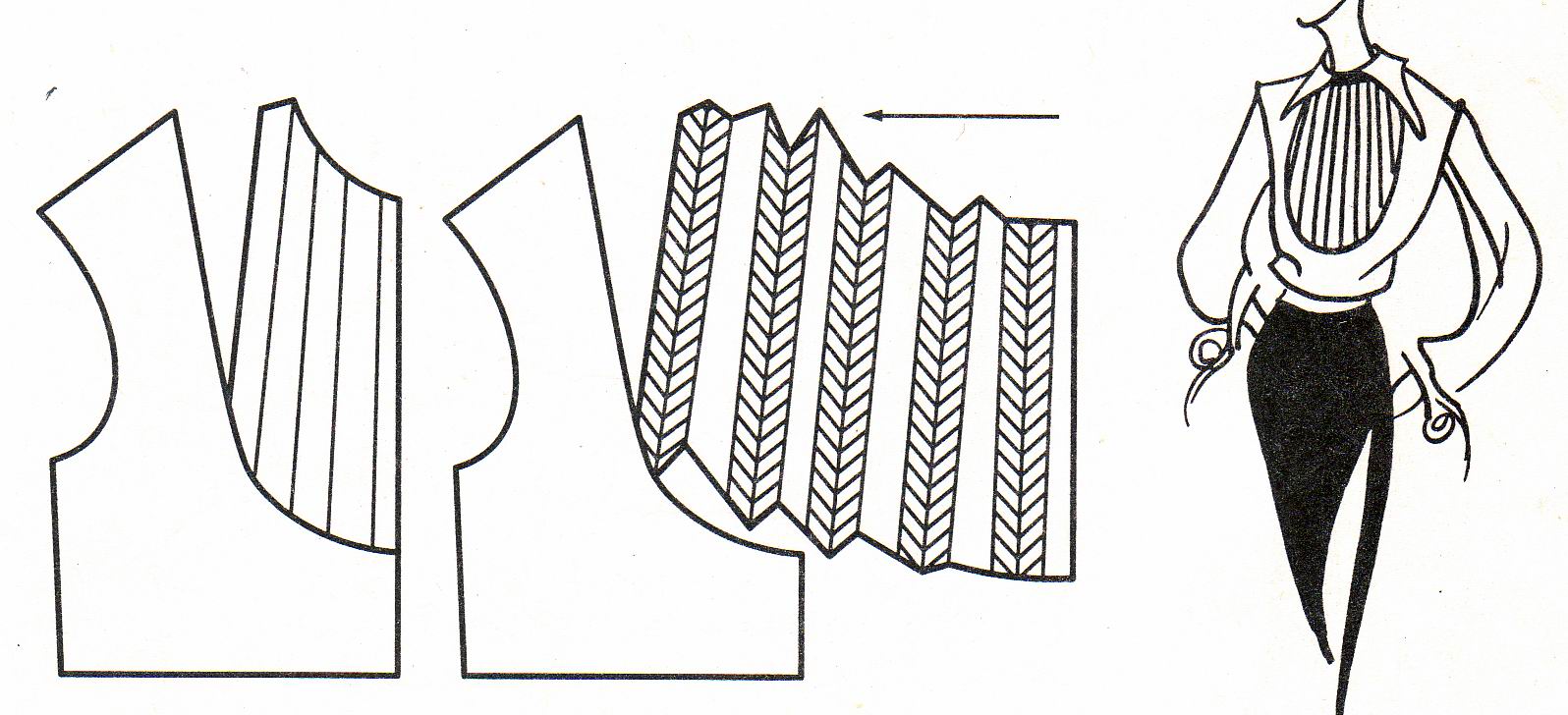

Рис.43 Проектирование складок на вставке.
