Изучение и анализ модели
При изучении модели выявляют её особенности и определяют отклонения от базовой или ранее созданной модельной конструкции. Наиболее полная информация о модели содержится в готовом образце. Модель может быть задана образцом готового изделия, фотографией, зарисовкой или эскизом художника.
При определении масштаба эскиза (технического рисунка) необходимо учитывать, что подобие размеров рисунка и проектируемой модели в натуральную величину существует только во фронтальной плоскости. Все остальные участки имеют перспективные искажения, что не позволяет использовать для них закономерности геометрического подобия. Размеры деталей рисунка и моделей удается определить лишь приближенно.
Анализ модели начинают с разметки на эскизе центральной линии и линий основных конструктивных уровней. Ориентиром для проведения центральной линии является ярёмная впадина, линия пуговиц центральной застёжки. При фронтальном расположении фигуры можно воспользоваться серединой расстояния между симметричными элементами модели (линиям проймы, рельефами, карманами).
Для нанесения конструктивных уровней груди, талии, бедер используют модуль фигуры. Канон пропорций тела человека устанавливают принимая за модуль размер головы, за половину модуля на эскизах принимают расстояние от линии глаз до подбородка. Высокий рост условно равен восьми модулям: расстояние от макушки до линии груди-2 модуля, до линии талии-3 модуля, до линии бедер – 4 модуля. Линия локтя опущенной руки приходится на уровень линии талии.
Расчеты производятся по формулам:
М=Рн/Рр; Рн=РрМ, где
М-масштаб (или коэффициент подобия; коэффициент масштабного перехода); Рр- размер детали на рисунке модели; Рн- размер детали в натуральную величину.
ПРИМЕР ИЗУЧЕНИЯ И АНАЛИЗА МОДЕЛИ

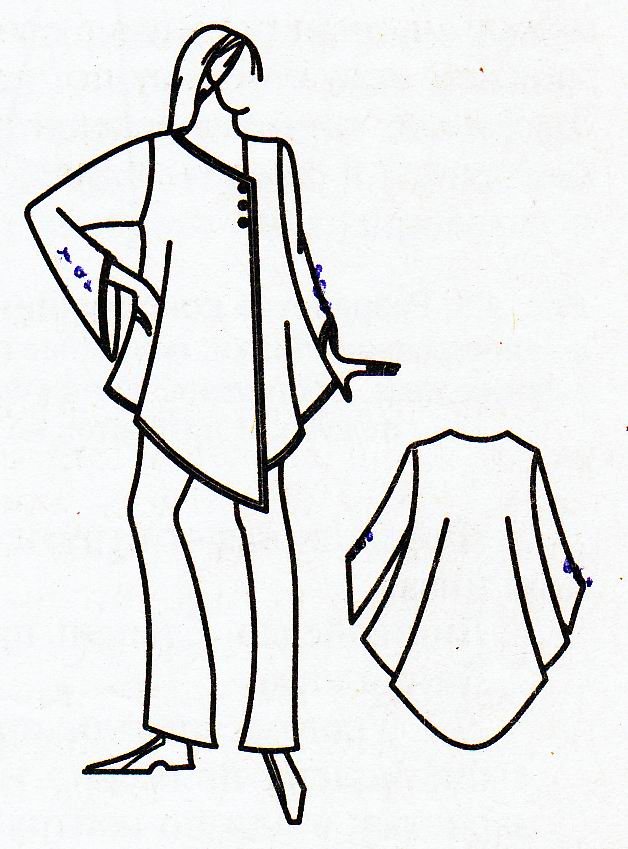

Рис.2.Эскиз модели женского жакета.
Описание внешнего вида модели. Жакет женский из трикотажного полушерстяного полотна , трапециевидного силуэта с глубокими фалдами от уровня груди по периметру изделия. Рукава втачные, расширенные книзу, одношовные – с верхними швами, на которых пришиты по три отделочные пуговицы. Линии низа рукавов фигурные, скошенные к швам. Жакет без воротника с ассиметричными горловиной и застежкой. Высоко расположенная застежка на три прорезные петли и пуговицы. Линия низа изделия фигурная, спереди – ассиметричная. Линии горловины, бортов, низа изделия и рукавов окантованы косой шелковой бейкой из ткани. Жакет рекомедуется для фигур любых размеров и ростов.
Анализ модели. Анализ модели выполнен по схеме, приведенной в табл. 1.1.
Силуэт – трапеция с глубокими фалдами от уровня груди.
Продольного и поперечного членений нет.
Степень прилегания по линии груди – свободное прилегание, Пг=9…10 см.
Линия талии – не выявляется.
Форма в области груди – уплощенная, раствор вытачки переведен в линию низа.
Линия бедер. Степень прилегания – очень свободное прилегание.
Линия низа:
Уровень спереди: правая полочка – на уровне колена, левая полочка – выше колена примерно на 10 см; сбоку изделие на 3…4 см ниже уровня запястья; сзади по центру – примерно на 30 см длиннее, чем сбоку;
Ширина относительно линии бедер – расширенная;
Форма: фигурная, спереди ассиметричная.
Покрой рукава: втачной с одним верхним швом, так как нижний шов с изнанки был бы виден из-за модельного скоса низа рукава.
Линия плеча:
Наклон – естественный (без плечевых накладок, Ппн=0);
Форма – мягкая;
Длина плечевого шва – естественная (Пшп=0);
10. Переход от плеча к рукаву – плавный, мягкий с помощью вытачки в линии верхнего шва. Раствор вытачки Рв=Ппос=4см.
10.1.Форма головки рукава – смягченная, малообъемная.
11. Уровень проймы – несколько заниженный, Пг.пр.=6см, конфигурация – обычная.
12. Ширина рукава на уровне глубины проймы – средняя, Пшр=6см.
13. форма рукава – равномерно расширенная книзу. Расширение можно получить за счет расширения исходного рукава и дополнительного расширения по линии верхнего шва модельного рукава.
14,15. Оформление низа и длины рукава – низ фигурный, скошенный: верхняя точка примерно на 5см выше уровня запястья, а нижняя на 5 см ниже.
16. Оформление горловины: без воротника; конфигурация выреза ассиметричная; линия горловины левой полочки – слегка отклоненная от вертикали наклонная линия, переходящая в вертикаль края борта; линия горловины правой полочки – прямая линия с большим наклоном, чем у левой полочки; горловина расширенная, Прг=2 см; глубина выреза горловины примерно на 5…6 см ниже яремной впадины.
17. Застежка: однобортная ассиметричная; ширина борта 2 см; три вертикальные прорезные петли расположены в верхней части борта; застежка заканчивается на уровне глубины проймы; диаметр пуговиц 1,6 см.
18. Других отделочных деталей нет.
19. Прочие элементы оформления: горловина, края бортов, низ изделия и рукавов окантованы бейкой; по линии шва рукава внизу пришиты три отделочные пуговицы.
Анализ позволяет уточнить модельное решение, подобрать (или разработать) ИК. Полученная информация дает возможность точнее построить модельную конструкцию, которая проверяется на примерке. По результатам примерке уточняют чертежи деталей. На рис. показано построение конструкции женского жакета, эскиз которого анализировался в рассмотренном примере рис. 3
Рис.3 Разработка конструкции женского жакета путем модификации базовой основы: а- построение спинки, получение промежуточного шаблона полочки – перевод верхней вытачки в линию низа, оформление линии бокового шва полочки; б- построение ассиметричных деталей полочек и подбортов на основе шаблона полочек; в- построение рукава.
