Министерство образования Республики Беларусь

Учреждение образования «Полоцкий государственный университет»

Кафедра геодезии и кадастров

ОТЧЕТ

О ПРОХОЖДЕНИИ

УЧЕБНОЙ ГЕОДЕЗИЧЕСКОЙ ПРАКТИКИ

Выполнил студент гр.10- ПГСз -4 Красовский А.Т.

Проверил: Дектярев А.М.

2013 г.

Содержание

ВВЕДЕНИЕ……………………………………………………………..

Поверки технических теодолитов и точных нивелиров. Компарирование мерных лент и рулеток………………………………..

Создание планового съемочного обоснования

Пояснительная записка……………………………………….

Схема теодолитных ходов

Журнал измерения углов и длин линий

Координатная ведомость

Создание высотного съемочного обоснования

Пояснительная записка

Схема нивелирных ходов

Журнал измерения превышений и вычисления их средних значений с постраничным контролем

Тахеометрическая съемка

Пояснительная записка

Абрис и журнал тахеометрической съемки

План тахеометрической съемки

Трассирование линейных сооружений

Нивелирование поверхности по квадратам

Специальные и обмерные работы

Разбивка и выноска осей зданий и сооружений

Определение крена зданий и сооружений

ЗАКЛЮЧЕНИЕ

Литература

ВВЕДЕНИЕ

Место прохождения инженерно – геодезической практики:

г. Вилейка, ООО «СтройСвязь - 2008»

Цель работы: закрепление полученных знаний, приобретение навыков работы с геодезическими приборами.

Необходимо выполнение:

    • поверок и юстировок геодезических приборов;

    • геодезических работ при создании геодезического обоснования;

    • теодолитной, высотной, тахеометрической съемок;

    • специальные виды геодезических работ.

Виды работ:

1 организационные мероприятия (вводный инструктаж по ТБ, документация, ознакомление с программой практики);

2 основные поверки и юстировки приборов;

3 создание планового обоснования, техническое нивелирование для создания высотного съемочного обоснования, проложение теодолитного хода;

4 тахеометрическая съемка;

5 построение совмещенного плана теодолитной и тахеометрической съемок;

6 трассирование линейного сооружения;

7 нивелирование поверхности по квадратам;

8 специальные и обмерные работы (передача отметок на монтажный горизонт, вынос проекта сооружения в натуру, боковое нивелирование, определение крена зданий и сооружений);

9 Разбивка и выноска осей зданий и сооружений

10 Определение крена зданий и сооружений

11 оформление отчета по практике.

  1. Поверки и юстирвоки приборов

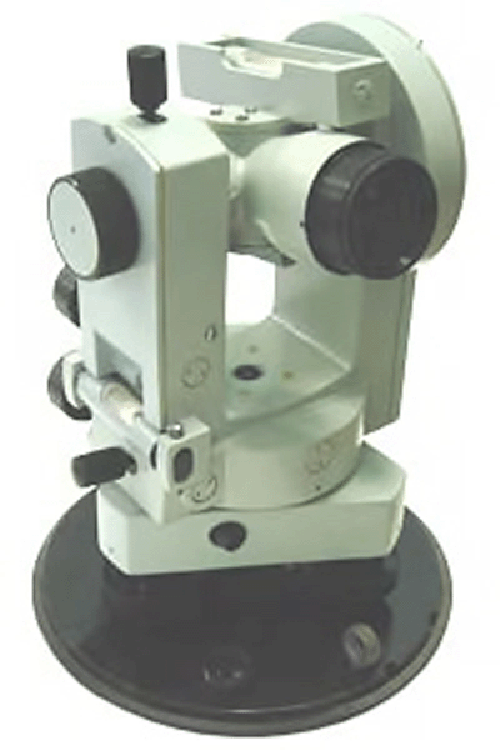

Теодолит 2Т - 30 П

Поверка цилиндрического уровня

Перпендикулярность оси уровня вертикальной оси теодолита проверяется следующим образом. Сперва алидада поворачивается так, чтобы уровень располагался параллельно прямой, соединяющей два подъемных винта подставки, и вращением этих винтов в противоположных направлениях вывести пузырек уровня на середину. После алидада поворачивается на 90о и третьим подъемным винтом пузырек уровня выводится на середину. Затем повернув алидаду  на 180о и оценивается смещение пузырька от среднего положения.

Юстировка

Исправительными винтами уровня перемещают пузырек по направлению к нуль – пункту на половину дуги отклонения. Подъемными винтами приводят пузырек уровня на середину, повторяют поверку.

Результаты поверки:

С ирачук О.И.

После поворота алидады на 1800 пузырек уровня остается на середине, следовательно, поверка считается выполненной.

Поверка сетки нитей

На хорошо видимую точку наводится зрительная труба. Изображение цели должно оказаться совмещенным с концом вертикальной нити сетки. Затем зрительная труба вращается вокруг своей оси. Если точка будет перемещаться вдоль нити, то сетка установлена правильно. Если изображение точки будет отклоняться от сетки нити (как показано на рисунке), то оправу сетки нитей необходимо поправить. Для исправления.

Юстировка

Необходимо в начале ослабить винты, которые скрепляют сетки нитей с корпусом трубы, а потом поворачивая их привести сетки нитей в нужное положение.

Результаты поверки:

Сирачук О.И.

Определение коллимационной ошибки (С)

Не перпендикулярность визирной оси зрительной трубы горизонтальной оси определяется следующим образом. При положение теодолита «круг слева» наводится зрительная труба на визирную цель, удаленную не менее чем на 50 метров, направление на которую горизонтально (отклонение не более 2о), и с горизонтального лимба снимается показание Л1. Потом повторяется наведение при положение теодолита «круг справа» и снимается показание П1. После освобождается закрепительный винт лимба и теодолит разворачивается на 180о и снова закрепляется. На туже цель опять наводится зрительная труба и при двух положениях теодолита снимаются показания Л2 и П2. После того как все отсчеты сняты производится расчет по формуле:

Если при поверки коллимационная ошибка превышает двойной точности отсчетного приспособление теодолита (для теодолита 2Т-30  с=2/), то производится юстировка.

Юстировка

Сначала вычисляется «правильный» отсчет (М), в зависимости от того, при каком круге были закончены измерения, по следующим формулам: М=П2+с  или   М=Л2-с. После наводящими винтами устанавливается алидада так чтобы горизонтальный лимб показывал вычисленный «правильный» отсчет. Смещенную сетку нити совмещают с наблюдаемой целью (точкой) вращением исправительных винтов сетки. Результаты измерений:

Сирачук О.И. КЛ 1750 34|

КП 3550 33|

Определение места нуля (М0)

Место нуля – это отсчет по вертикальному кругу, когда зрительная труба горизонтальна, а пузырек уровня при алидаде находится в нуль – пункте. Зрительную трубу наводим на высоко расположенную точку, и при двух положениях теодолита снимаем отсчет по вертикальному кругу. Место нуля вычисляем по формуле: . Значение . Если , то выполняют юстировку.

Юстировка

По вертикальному кругу устанавливают отсчет, равный углу наклона равный: . При этом изображение наблюдаемой точки сместится из центра сетки нитей. Ослабив боковые исправительные винты сетки нитей, вертикальными исправительными винтами совмещают центр сетки нитей с наблюдаемой точкой. Закрепляют винты.

Результаты измерений:

КЛ 80 50|

КП -80 50|

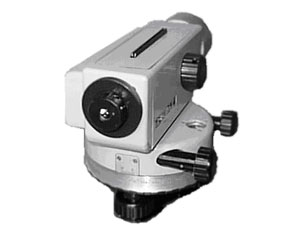

Нивелир 2Н – 3Л

Поверка круглого уровня

Ось круглого (установочного уровня) должна быть параллельна вертикальной оси вращения прибора.

Подъемными винтами подставки пузырек приводят в нуль-пункт и верхнюю часть нивелира поворачивают на 180˚. Если пузырек отклонится от нуль-пункта, то тремя подъемными винтами подставки его приводят к середине на половину дуги отклонения, а окончательно совмещают с положением «нуль-пункт» тремя исправительными винтами. Поверка повторяется.

Результаты поверки:

С ирачук О.И. После поворота на 1800 .

Поверка выполнена.

Поверка сетки нитей.

Основной горизонтальный штрих сетки нитей должен быть перпендикулярен к оси вращения прибора.

Выполняется аналогично поверке сетки нитей у теодолита. Вертикальная нить сетки должна быть параллельна оси вращения нивелира.

Поверку выполняем двумя способами:

  1. На расстоянии 25 – 30 м от нивелира подвешивается шнур с отвесом и наводим вертикальную нить сетки на шнур отвеса. Если вертикальная нить совпадает со шнуром, поверку считают выполненной, если не совпадает, тогда необходимо провести юстировку.

  2. Наводим трубу нивелира на вертикально установленную рейку таким образом, чтобы рейка была слева и снимают отсчет по рейке. Затем наводящим винтом нивелира перемещаем изображение на правый край сетки и снова снимаем отсчет по рейке. Если отсчеты одинаковые, поверку считают выполненной, если нет – требуется юстировка.

Юстировка

Открепляют винты, удерживающие окуляр и производят разворот окуляра вместе с сеткой нитей на нужный угол.

Поверка цилиндрического уровня (главное условие нивелира).

Ось цилиндрического уровня должна быть параллельна визирной оси зрительной трубы (главное геометрическое условие). Поверку выполняем двойным нивелированием (в прямом и обратном направлениях) линии длиной 50 – 70 м.

Т очки А и В закрепляем колышками. Над точкой А устанавливаем нивелир так, чтобы окуляр находился над (.) А, в точку В ставим рейку. Измеряем высоту инструмента iA по черной стороне рейки, наводим трубу на рейку и записываем отсчет b по черной стороне. Ту же операцию выполняем по красной стороне рейки. Нивелир и рейку меняем местами.

Измеряем iB, a по черной стороне рейки, затем для контроля по красной стороне. Вычисляем Х по черной и красной стороне:

Значения Х, полученные по черной и красной сторонам рейки не должны расходиться более чем на 4 мм. Затем вычисляем Х ср:

Значение мм. Если Х ср.>4 мм, следовательно, главное условие нивелира не выполняется и поэтому выполняют юстировку. Юстировка

Элевационным винтом устанавливаем по рейке исправительный отсчет, который вычисляют по формуле: а испр. = а – Х ср.

При этом цилиндрический уровень сместиться из середины (концы пузырька разойдутся). Возникшее смещение пузырька уровня устраняем вертикальными исправительными винтами уровня, предварительно ослабив боковые исправительные винты. После этого поверки 1и 3 повторяем.

Результаты поверки:

IA черн. =1562;

IA кр. = 6363;

IВ черн. = 1641;

IВ кр. = 6442;

b черн. = 1161;

b кр. = 5959;

а черн. = 2042;

а кр. = 6845.

.

Компарирование мерных лент и рулеток

Точное определение длины мерной ленты может быть выполнено на специальном базисе, длина которого измерена с повышенной точностью.

Номинальная длина ленты 20 м.

Если лента имеет повреждения, то необходимо определить ее фактическую длину и вычислить поправку, которую нужно вводить в результаты измерений.

До применения мерных приборов их компарируют. Компарированием называется сравнение длины мерного прибора с другим прибором, длина которого точно известна.

Для компарирования ленты ЛЗ на ровной поверхности (например, досчатой, каменной) с помощью выверенной образцовой ленты отмеряют отрезок номинальной длины (20 м) и укладывают на том же месте проверяемую рабочую ленту. Совместив нулевой штрих ленты с началом отрезка, закрепляют конец ленты в этом положении. Затем ленту растягивают и линеечкой измеряют величину несовпадения конечного штриха ленты с концом отрезка, то есть отличие l длины ленты от номинала. В последующем эту величину используют для вычисления поправок за компарирование. Ими исправляют результаты измерений лентой. Если l не превышает 12 мм, поправкой за компарирование пренебрегают.

Для компарирования ленты в полевых условиях на ровной местности закрепляют концы базиса. Базис измеряют более точным прибором (светодальномером, рулеткой или лентой, проверенной на стационарном компараторе), а затем компарируемой лентой. Из сравнения результатов измерений получают поправку l. Измерения выполняют несколько раз и за окончательный результат принимают среднее.

Рулетки, предназначаемые для высокоточных измерений, компарируют на стационарных компараторах, где по результатам проверки длины ленты при разных температурах выводят уравнение её длины:

l = l0 + l + l0 (t t0),

l длина ленты при температуре t; l0 номинальная длина; l поправка к номинальной длине при температуре компарирования t0 ;  температурный коэффициент линейного расширения.

  1. СОЗДАНИЕ ПЛАНОВОГО СЪЕМОЧНОГО ОБОСНОВАНИЯ

    1. Пояснительная записка

После детального ознакомления с участком для топографической съемки и исходными пунктами, составляется проект планово – высотной основы, руководствуясь следующими требованиями:

  • Хорошая взаимная видимость между соседними пунктами основы;

  • Пункты основы должны обеспечивать хороший обзор местности для топографической съемки;

  • Количество пунктов их взаимное расположение выбирают с таким расчетом, чтобы с этих пунктов можно было снять полностью весь участок съемки. При съемке расстояние от пункта основы до снимаемой точки не должно превышать 100 м;

  • Удобство установки инструмента;

  • Удобство для линейных измерений и нивелирования;

  • Расстояние между соседними пунктами должно быть не более 150 м и не менее 50 м.

Пункты закрепляются на местности предварительно заготовленными деревянными колышками и сторожками диаметром 2 – 4 см .

Колышек будет являться носителем координат и высоты. Он в процессе всей практики должен оставаться жестко зафиксированным. Колышек вбиваем вровень с землей, оставляя не более 1 – 2 см над поверхностью. В центре колышка забиваем маленький гвоздик, над которым в дальнейшем будет центрироваться теодолит. Если во время практики колышек изменит свое положение, необходимо будет его закрепить заново и определить его координаты и высоту.

Сторожок служит для удобства отыскания пункта. Его должно быть хорошо видно на местности.
