Вариант 01
№ задания |
Содержание задания
|
Оценка, баллы |
1 |
Запустить программу Автопроект - спецификация. Создать файл технологического процесса с именем из двух групп цифр – номера по списку и номера варианта в проекте «ТМ31» |
10 |
2 |
Запустить программу Автопроект – технология. Создать маршрутный техпроцесс для детали «вал» следующего содержания: 005 фрезерно-центровальная 010 Токарная 015 Токарная 020 Термообработка 025 Шлифовальная 030 Шлифовальная 035 Фрезерная 040 Контрольная Выбрать оборудование массового типа производства. |
20 |
3 |
Расписать по переходам операцию «Токарная черновая» в соответствии с картой эскиза: - Установ - приспособления - вспомогательный инструмент - содержание перехода - режущий инструмент - строка режимов резания (в виде шаблона строки) - измерительный инструмент |
20 |
4 |
К разработанной операции подключить карту эскизов |
10 |
5 |
Расписать контрольную операцию по п. 3 |
20 |
6 |
Сформировать файл MS Excel с картами техпроцесса - маршрутная - операционная - карта эскизов |
20 |
Рисунок 1 – Вал

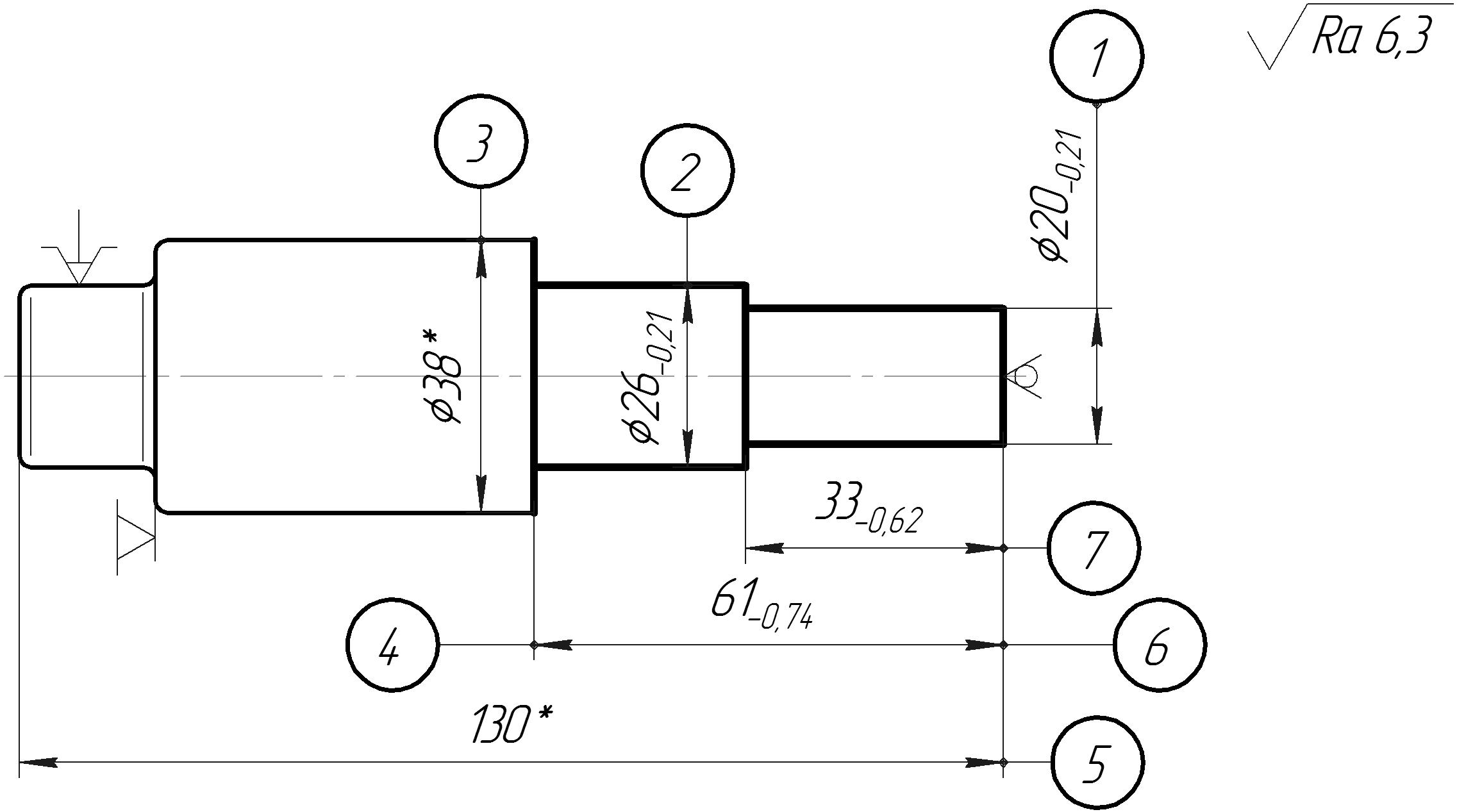

Рисунок 2 – карта эскизов на операцию «токарная черновая»
Вариант 02
№ задания |
Содержание задания
|
Оценка, баллы |
1 |
Запустить программу Автопроект - спецификация. Создать файл технологического процесса с именем из двух групп цифр – номера по списку и номера варианта в проекте «ТМ31» |
10 |
2 |
Запустить программу Автопроект – технология. Создать маршрутный техпроцесс для детали «вал» следующего содержания: 005 фрезерно-центровальная 010 Токарная 015 Токарная 020 Термообработка 025 Шлифовальная 030 Шлифовальная 035 Фрезерная 040 Контрольная Выбрать оборудование серийного типа производства. |
20 |
3 |
Расписать по переходам операцию «Токарная чистовая» в соответствии с картой эскиза: - Установ - приспособления - вспомогательный инструмент - содержание перехода - режущий инструмент - строка режимов резания (в виде шаблона строки) - измерительный инструмент |
20 |
4 |
К разработанной операции подключить карту эскизов |
10 |
5 |
Расписать контрольную операцию по п. 3 |
20 |
6 |
Сформировать файл MS Excel с картами техпроцесса - маршрутная - операционная - карта эскизов |
20 |
Рисунок 1 – Вал

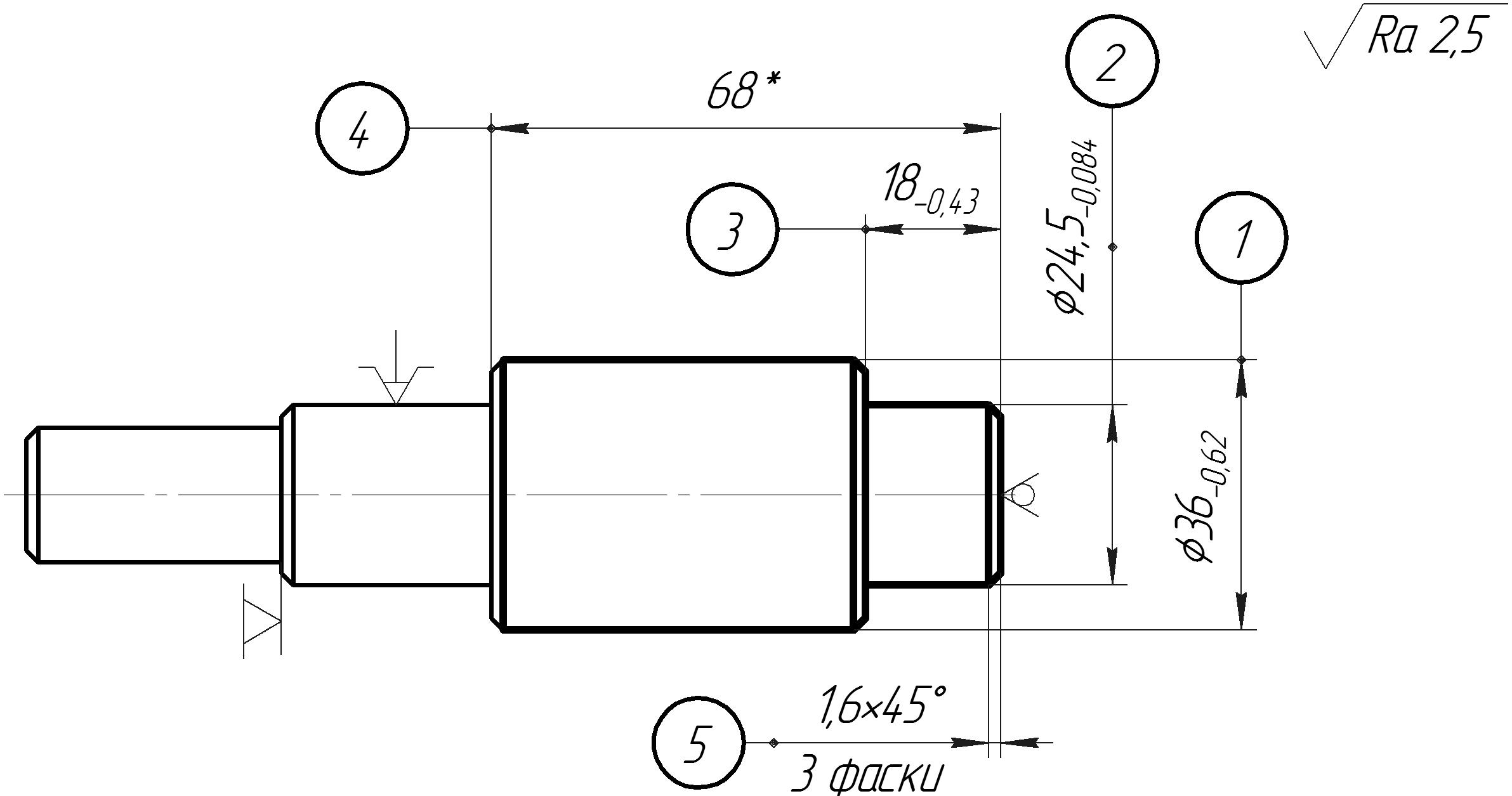

Рисунок 2 – карта эскизов на операцию «токарная чистовая»
Вариант 03
№ задания |
Содержание задания
|
Оценка, баллы |
1 |
Запустить программу Автопроект - спецификация. Создать файл технологического процесса с именем из двух групп цифр – номера по списку и номера варианта в проекте «ТМ31» |
10 |
2 |
Запустить программу Автопроект – технология. Создать маршрутный техпроцесс для детали «вал» следующего содержания: 005 фрезерно-центровальная 010 Токарная 015 Токарная 020 Термообработка 025 Шлифовальная 030 Шлифовальная 035 Фрезерная 040 Контрольная Выбрать оборудование серийного типа производства. |
20 |
3 |
Расписать по переходам операцию «Фрезерная» в соответствии с картой эскиза: - Установ - приспособления - вспомогательный инструмент - содержание перехода - режущий инструмент - строка режимов резания (в виде шаблона строки) - измерительный инструмент |
20 |
4 |
К разработанной операции подключить карту эскизов |
10 |
5 |
Расписать контрольную операцию по п. 3 |
20 |
6 |
Сформировать файл MS Excel с картами техпроцесса - маршрутная - операционная - карта эскизов |
20 |

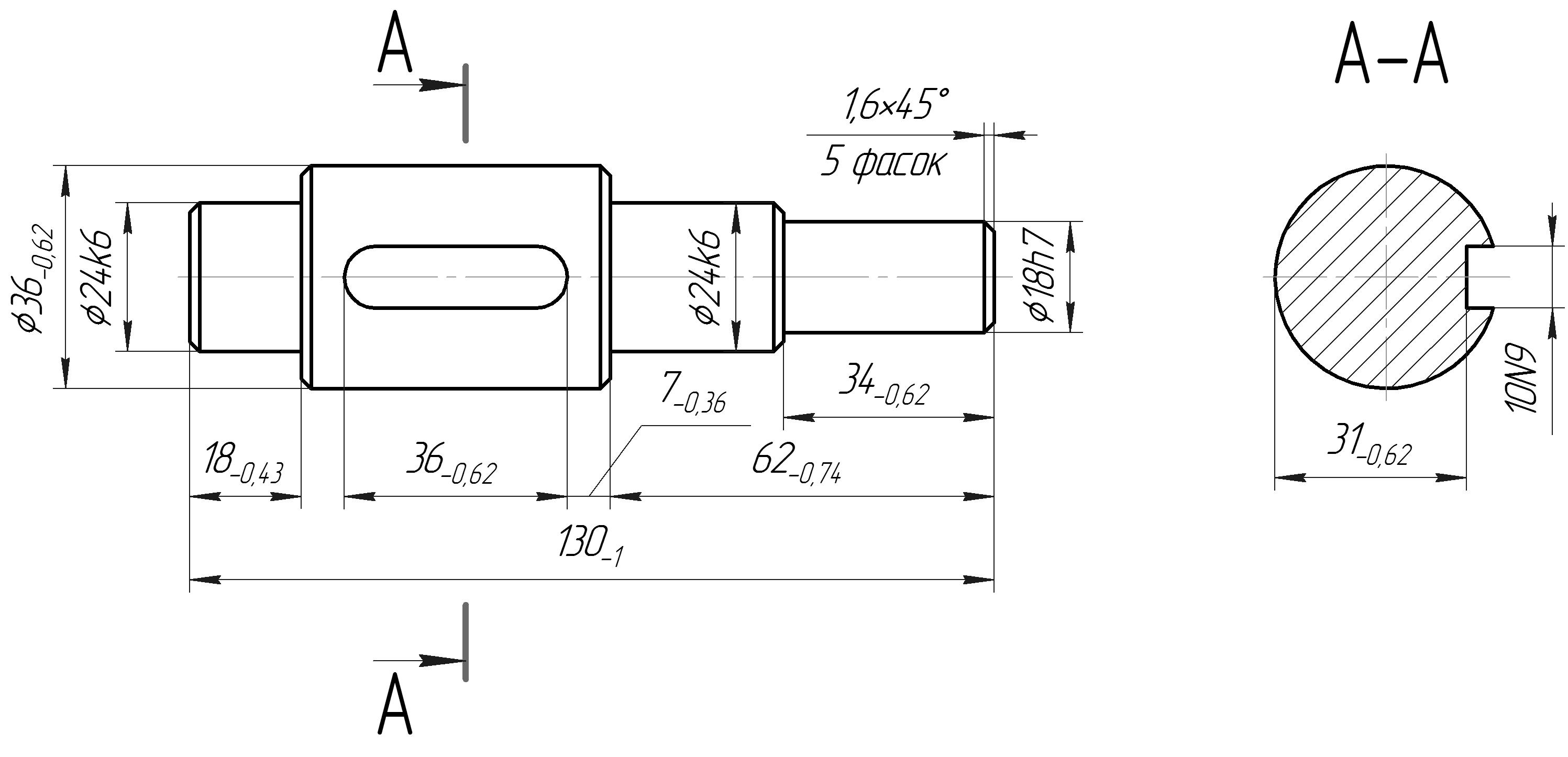

Рисунок 1 – Вал

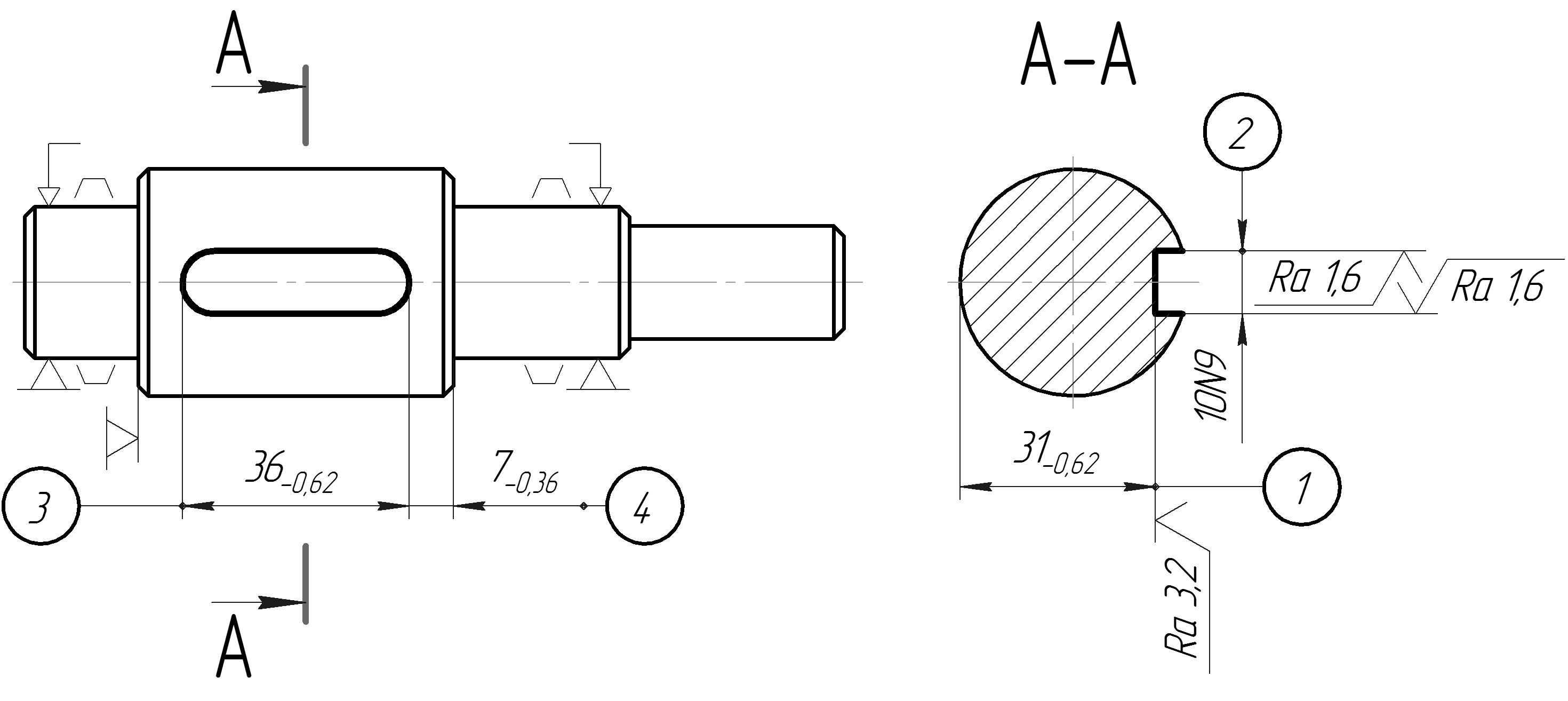

Рисунок 2 – карта эскизов на операцию «фрезерная»
