Организация компьютерных систем
Процессоры
На рис. 2.1 показана структура обычного компьютера с шинной организацией. Центральный процессор — это мозг компьютера. Его задача — выполнять программы, находящиеся в основной памяти. Он вызывает команды из памяти, определяет их тип, а затем выполняет одну за другой. Компоненты соединены шиной, представляющей собой набор параллельно связанных проводов, по которым передаются адреса, данные и сигналы управления. Шины могут быть внешними (связывающими процессор с памятью и устройствами ввода-вывода) и внутренними.

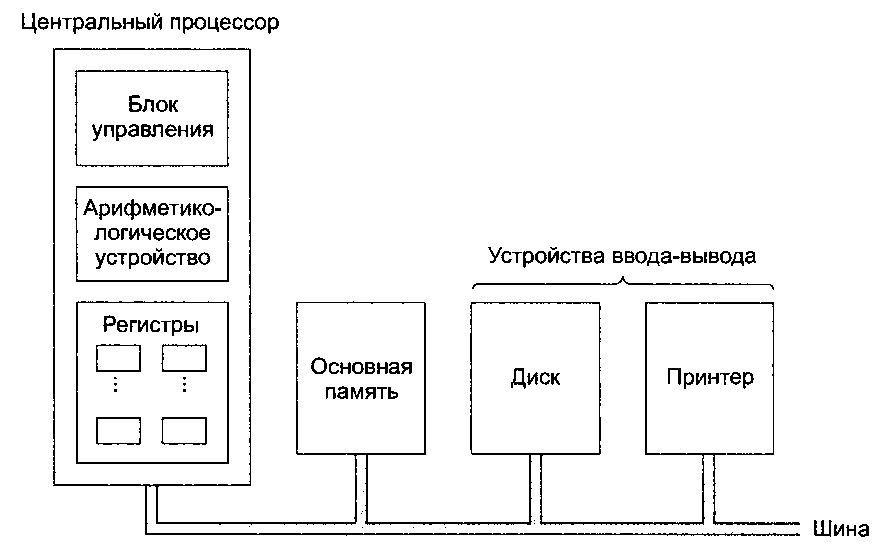

Рис. 2.1. Схема компьютера с одним центральным процессором и двумя устройствами ввода-вывода
Процессор состоит из нескольких частей. Блок управления отвечает за вызов команд из памяти и определение их типа. Арифметико-логическое устройство выполняет арифметические операции (например, сложение) и логические операции (например, логическое И).
Внутри центрального процессора находится память для хранения промежуточных результатов и некоторых команд управления. Эта память состоит из нескольких регистров, каждый из которых выполняет определенную функцию. Обычно размер всех регистров одинаков. Каждый регистр содержит одно число, которое ограничивается размером регистра. Регистры считываются и записываются очень быстро, поскольку они находятся внутри центрального процессора.
Самый важный регистр — счетчик команд, который указывает, какую команду нужно выполнять следующей. Название «счетчик команд» не соответствует действительности, поскольку он ничего не считает, но этот термин употребляется повсеместно1. Еще есть регистр команд, в котором находится выполняемая в данный момент команда. У большинства компьютеров имеются и другие регистры, одни из них многофункциональны, другие выполняют лишь какие-либо специфические функции.
Программное обеспечение. Основная память.
Вся совокупность программ, хранящихся на всех устройствах долговременной памяти компьютера, составляет его программное обеспечение (ПО).

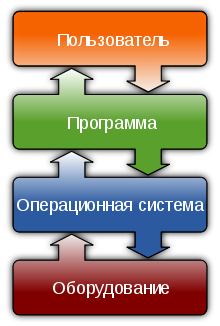

Взаимодействие
между пользователем, прикладным
программным обеспечением, операционной
системой и аппаратным обеспечением
(оборудованием).
- системное ПО; - прикладное ПО; - инструментальное ПО.
Состав прикладного программного обеспечения
Программы, с помощью которых пользователь может решать свои информационные задачи, не прибегая к программированию, называются прикладными программами.
- текстовые и графические редакторы, с помощью которых можно готовить различные тексты, создавать рисунки, строить чертежи; проще говоря, писать, чертить, рисовать;
- системы управления базами данных (СУБД), позволяющие превратить компьютер в справочник по любой теме;
- табличные процессоры, позволяющие организовывать очень распространенные на практике табличные расчеты;
- коммуникационные (сетевые) программы, предназначенные для обмена информацией с другими компьютерами, объединенными с данным в компьютерную сеть.
Очень популярным видом прикладного программного обеспечения являются компьютерные игры. Большинство пользователей именно с них начинает свое общение с ЭВМ.
Системное программное обеспечение
Этот класс программного обеспечения является необходимой принадлежностью компьютера, так как обеспечивает взаимодействие человека, всех устройств и программ компьютера.
Самой важной системной программой является операционная система, которая обычно хранится жестком диске.
Операционная система обеспечивает:
выполнение прикладных программ;
управление ресурсами компьютера — памятью, процессором и всеми внешними устройствами;
контакт человека с компьютером.
К наиболее известным операционным системам относятся: MS-DOS, Windows, Unix, OS/2, MacOS.
К системному ПО можно кроме ОС отнести и множество программ обслуживающего, сервисного характера.
Инструментальное ПО.
Этот класс программ предназначен для создания системного и прикладного программного обеспечения.
Базовые инструменты любой среды программирования совершенно одинаковы по своей сути, а отличаются только формой представления.
Для создания прикладного ПО широко используются такие языки, как Basic, Pascal, C++, Delphi и др. Во многих учебных заведения используется язык ЛОГО.
Основная память - это устройство для хранения информации. Она состоит из оперативного запоминающего устройства (ОЗУ) и постоянного запоминающего устройства (ПЗУ) . Оперативное запоминающее устройство (ОЗУ) ОЗУ-быстрая, полупроводниковая, энергозависимая память. В ОЗУ хранятся исполняемая в данный момент программа и данные, с которыми она непосредственно работает. Это значит, что когда вы запускаете какую-либо компьютерную программу, находящуюся на диске, она копируется в оперативную память, после чего процессор начинает выполнять команды, изложенные в этой программе. Часть ОЗУ, называемая "видеопамять", содержит данные, соответствующие текущему изображению на экране. При отключении питания содержимое ОЗУ стирается. Быстродействие (скорость работы) компьютера напрямую зависит от величины его ОЗУ.
Постоянное запоминающее устройство (ПЗУ) ПЗУ - быстрая, энергонезависимая память. ПЗУ - это память, предназначенная только для чтения. Информация заносится в нее один раз (обычно в заводских условиях) и сохраняется постоянно (при включенном и выключенном компьютере) . В ПЗУ хранится информация, присутствие которой постоянно необходимо в компьютере. В ПЗУ находятся: тестовые программы, проверяющие при каждом включении компьютера правильность работы его блоков; программы для управления основными периферийными устройствами -дисководом, монитором, клавиатурой; информация о том, где на диске расположена операционная система. Основная память состоит из регистров. Регистр - это устройство для временного запоминания информации в оцифрованной (двоичной) форме. Запоминающим элементом в регистре является триггер - устройство, которое может находиться в одном из двух состояний, одно из которых соответствует запоминанию двоичного нуля, другое - запоминанию двоичной единицы. Триггер представляет собой крошечный конденсатор-батарейку, которую можно заряжать множество раз. Если такой конденсатор заряжен - он как бы запомнил значение "1", если заряд отсутствует - значение "0". Регистр содержит несколько связанных друг с другом триггеров. Число триггеров в регистре называется разрядностью компьютера. Производительность компьютера напрямую связана с разрядностью, которая бывает равной 8, 16, 32, 64, 128. Процессор и основная память находятся на большой плате, которая называется материнской. Для подключения к ней различных дополнительных устройств (дисководов, манипуляторов типа мыши, принтеров и т. д. ) служат специальные платы - контроллеры. Они вставляются в разъемы (слоты) на материнской плате, а к их концу (порту) , выходящему наружу компьютера, подключается дополнительное устройство.
