3.4 Инструмент и механизмы для спо

Элеваторы характеризуются грузоподъемностью, d труб и собственной массой. Предусмотрены специальные замки и защелки. Различают трубные и штанговые. Трубные: бурильные, обсадные и НКТ. По конструкции двуштропные (балочные) и одноштропные (стержневые). Используются в сочетании с электрогидроприводными ключами (в основном одноштропные, но двуштропные удобней при промывке).

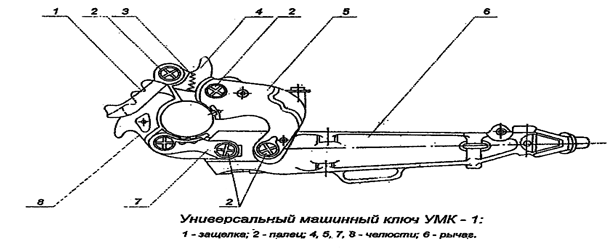

Ключи: трубные (ручные): - КТГУ; - КТД; - КТН. Штанговые: - шарнирные (шарнирносоединенные челюсти с прямоугольным зевом и рукояткой); - КШК.

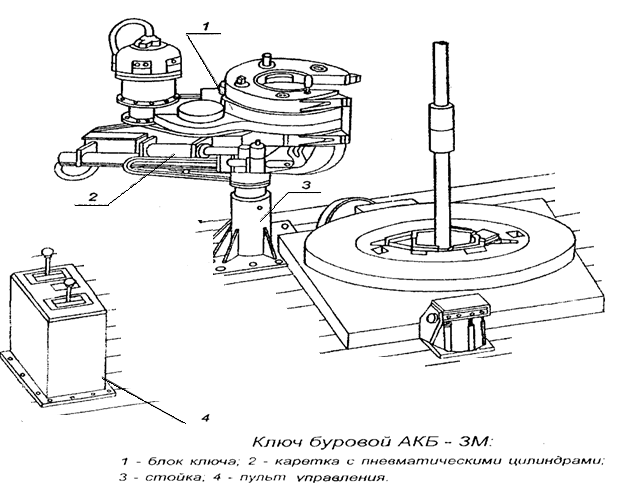

механизм для свинчивания и развенчивания труб: КМУ, АПР. 2ВБ, АШК.

3.5 Технологическое оборудование

Для выполнения технологических операций используются насосные агрегаты, парковые и парогенераторные установки, оборудование устья скважины, манифольды для обвязки насосных агрегатов со скважиной, инструмент для ловильных работ, а также приборы и инструменты для исследования скважин.

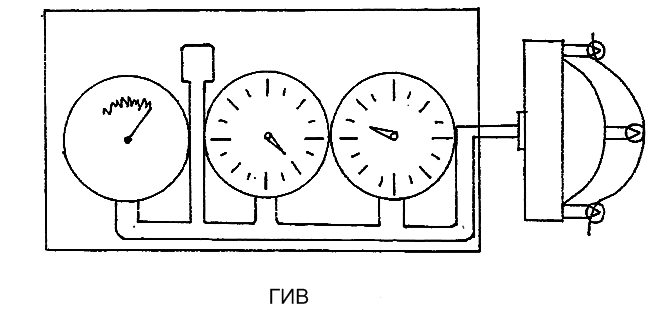

4 Контрольно-измерительные приборы

Для контроля процесса бурения с применением ГЖС необходимы:

 манометры

 расходомеры для газа и жидкости

 термометры

 вакуумметры.

Манометры

В непосредственной близости от пульта управления станком рекомендуется устанавливать показывающие и самопишущие дистанционные манометры с ценой деления 0,01—0,05 МПа.

Пределы измерения манометров должны составлять не менее 3/2 от максимального рабочего давления на устье скважины. При бурении скважин в многолетнемерзлых породах, когда очень важно соблюдение нормального температурного режима скважины, должна быть предусмотрена установка термометра (лучше самопишущего) с пределами измерений от —20 до +100 °С. Для контроля за расходом воздуха могут быть использованы самые различные приборы. Расходомеры всех типов по принципу действия можно разделить на объемные, постоянного и переменного перепадов давления и скоростные (индукционные, ультразвуковые, радиоактивные, тепловые).

Расходометры

Для целей геологоразведочного бурения необходима разработка расходомера постоянного перепада. Все остальные приборы могут быть применены только при проведении исследовательских работ, их нельзя рекомендовать как средство оперативного контроля за процессом бурения.

Для контроля расхода сжатого воздуха рекомендуется использовать расходомер переменного перепада давления, в состав которого входят: преобразователь расхода (сужающее устройство); дифференциальный манометр (или два манометра), измеряющий этот перепад, и соединительные трубки между преобразователем и дифманометром. При необходимости передать показания расходомера на значительное расстояние к указанным трем элементам добавляют еще преобразователь перемещения подвижного элемента дифманометра в электрический или пневматический сигнал, который по линии связи (проводам или трубкам) передается к вторичному измерительному прибору. В качестве сужающего устройства рекомендуется использовать диафрагму с входным конусом Расходомеры и счетчики количества указанной диафрагмы является постоянство коэффициента расхода в широком диапазоне чисел Рейнольдса, что позволяет использовать ее во всем диапазоне изменений расходов, плотности и перепадов давлений воздуха, наблюдаемых на практике при применении ГЖС. В комплекте с диафрагмой используются дифманометры, серийно выпускаемые промышленностью.

Ротаметры типа РЭ

Для контроля расхода ПАВ рекомендуется применять ротаметры типа РЭ по ГОСТ 13045—81. Ротаметры типа РЭ применяют при рабочем давлении воздуха до 6,4 МПа и температуре окружающего воздуха от — 30 до 50 °С.

Характеристики ротаметров типа РЭ представлены в табл. 1.
