Методические рекомендации по выполнению контрольных работ для обучающихся по дисциплине «Начертательная геометрия. Инженерная графика»

СМК-УМК 4.4.2-30-12

Введение

Самоконтроль усвоения учебного материала осуществляется при решении рекомендованных программой и методическими указаниями задач и ответов на задачи и вопросы. Текущий контроль преподавателя за работой слушателя-заочника производится по контрольным работам, выполняемым слушателем после изучения соответствующие разделов и тем.

Контрольная работа включает задания на выполнение заданий по начертательной геометрии и машиностроительному черчению. Нумерация заданий соответствует последовательности изучения материала.

Задания на контрольные работы индивидуальные. Слушатель должен выполнить тот вариант задачи, номер которого соответствует последней или предпоследней цифре его зачетной книжки.

Выполняемые чертежи должны размещаться так, чтобы равномерно заполнять все свободное поле листа выбранного формата. Чертежи должны выполняться карандашом твердостью 2Т или 2Н. Толщина линий чертежа должна соответствовать требованиям ГОСТ 2.303-68, а надписи, цифры и буквы - ГОСТ 2.304-68.

На рецензию контрольная работа представляется в полном объеме, Проверенную контрольную работу возвращают слушателю, и она хранится до зачета. Замечания преподавателя должны быть приняты к исполнению. Если контрольная работа не зачтена или зачтена не полностью то на повторную рецензию следует представлять всю контрольную работу. Слушатель допускается к сдаче зачета только после того, как представит все контрольные работы и рецензии к ним.

Задания к разделу 1 «Начертательная геометрия».

Общие рекомендации по разделу 1.

Выполнению графических работ должно предшествовать глубокое изучение соответствующих разделов учебно-справочной литературы.

Номер варианта задания должен выбираться по номеру зачетной книжки.

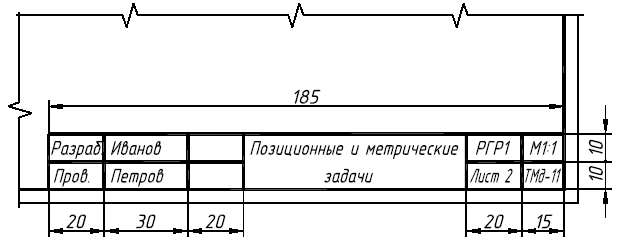

Все задания необходимо выполнять на стандартных листах ватмана формата А4 или А3. Основную надпись следует выполнять по ГОСТ 2.104-68 (рис. 1). Основная надпись чертежа располагается в правом нижнем углу формата (над нижней линией рамки). На листах формата А4 основная надпись всегда располагается вдоль короткой его стороны, т.е. формат А 4 располагается таким образом, чтобы его длинные стороны были бы вертикальны.

Рис. 1. Упрошенная основная надпись

Все надписи на чертежах выполняются чертежным шрифтом.

Графическая работа №1. Задача №1.

Через точку D провести перпендикуляр к плоскости, заданной плоской фигурой и найти точку пересечения перпендикуляра с плоскостью.

Данные для своего варианта взять из таблицы 1 по последней цифре зачетной книжки.

Таблица 1

Данные к задаче № 1

Номер

варианта

XA

YA

XB

YB

XC

YC

XD

YD

1

0

85

15

30

55

120

75

120

2

0

86

15

30

55

121

75

130

3

0

85

16

25

55

120

80

135

4

0

85

16

25

55

121

85

120

5

10

85

25

25

65

121

95

120

6

10

85

25

25

65

121

100

125

7

140

65

125

20

85

110

48

95

8

141

66

124

20

85

110

30

80

9

141

66

124

20

85

110

33

75

0

141

65

124

20

60

94

30

85
