2) Установить на панели выбранное оборудование. Собрать схему и подключить оборудование
Задание2
1. Составить перечень комплектующих деталей и узлов теплового реле серии ТРН
2. Выполнить разборку теплового реле серии ТРН
3. Выявить неисправности и устранить их
Задание3
1) Изготовить угольник и проверить соответствие размеров детали чертежу

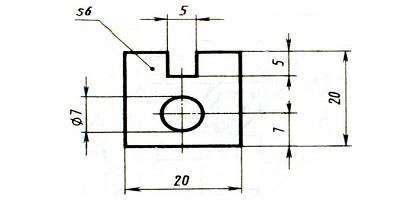

2) Необходимо произвести замену изношенной детали, изображенной на рисунке. Предложите способ разметки заготовки для ее изготовления.
3) Выберите инструменты, которые необходимо использовать
для выполнения следующих работ:
а) нанесение разметочных рисок под заданным углом;
б) построение дуг окружностей;
в) нанесение окружностей;
г) деление угла на две равные части;
д) построение правильного шестиугольника;
е) сопряжение двух рисок, расположенных под углом;
ж) деление окружности на равные части;
з) нанесение кривой линии, проходящей через заданные точки;
и) сопряжение двух дуг третьей дугой заданного радиуса.
Инструменты для нанесения разметки:
1) чертилка;
2) измерительная линейка;
3) кернер;
4) разметочный циркуль;
5) разметочный штангенциркуль;
6) угольник;
7) транспортир.
4) Сделайте анализ особенности процесса резки металлических заготовок, имеющих форму цилиндра.
Преподаватель _______________ Нургалиева Р.А.
Одобрено предметной комиссией:
Председатель цикловой комиссии электрических дисциплин Хуснуллина Г.М. |
Экзаменационный билет №15 ПМ04 или ПМ05 Выполнение работ по профессиям 18590 Слесарь-электрик по ремонту электрооборудования и 19861 Электромонтер по ремонту и обслуживанию электрооборудования
|
Утверждаю :
зам.директора по учебной работе Бадикшина Ф.А. |
|
|
|
Задание1
Схема электрическая принципиальная пуска и управления асинхронным двигателем с автоматическим включением резервного питания.
Исходные данные для выбора оборудования:
В цехе установлен асинхронный двигатель с короткозамкнутым ротором мощностью 3кВт. Схема управления АД нереверсивная с подключением двух источников питания.
1)Рассчитать и выбрать оборудование: автоматический выключатель, магнитный пускатель, тепловое реле и выбрать кабель для питания электродвигателя. Записать расчеты, марки.
2) Установить на панели выбранное оборудование. Собрать схему и подключить оборудование
Задание2
1. Составить перечень комплектующих деталей и узлов теплового реле серии РТТ
2. Выполнить разборку теплового реле серии РТТ
3. Выявить неисправности и устранить их
Задание3
1) Изготовить гаечный ключ и проверить соответствие размеров детали чертежу

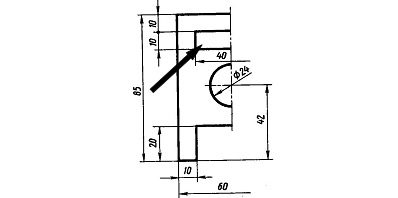

2) Необходимо восстановить область детали, указанной стрелкой на рисунке. Определите установочную и разметочную базы детали, изображенной на рисунке. Составьте перечень и последовательность слесарных операций, которые
необходимо выполнить.
3) Выберите способ, который необходимо использовать для раз-
метки:
а) партии деталей в количестве 100 штук;
б) партии деталей в количестве 3 штук;
в) деталей сложной формы;
г) деталей больших габаритов и массы.
Способы разметки:
1) по чертежу;
2) по шаблону;
3) по образцу;
4) по месту.
4) Стальной брус размером 5х20х200 мм имеет изгиб. Укажите способы устранения дефекта. Подберите приспособления и инструмент для правки бруса и произведите проверку качества правки.
Преподаватель _______________ Нургалиева Р.А.
Одобрено предметной комиссией:
Председатель цикловой комиссии электрических дисциплин Хуснуллина Г.М. |
Экзаменационный билет №16 ПМ04 или ПМ05 Выполнение работ по профессиям 18590 Слесарь-электрик по ремонту электрооборудования и 19861 Электромонтер по ремонту и обслуживанию электрооборудования
|
Утверждаю :
зам.директора по учебной работе Бадикшина Ф.А. |
|
|
|
Задания 1
Схема электрическая принципиальная пуска и управления асинхронным двигателем с автоматическим повторным включением.
1) В цехе установлен асинхронный двигатель с короткозамкнутым ротором мощностью 5кВт. Схема управления АД нереверсивная с подключением АПВ.
2)Рассчитать и выбрать оборудование: автоматический выключатель, магнитный пускатель, тепловое реле и выбрать кабель для питания электродвигателя. Записать расчеты, марки.
3) Установить на панели выбранное оборудование. Собрать схему и подключить оборудование
Задание 2
1. Составить перечень комплектующих деталей и узлов теплового реле серии РТЛ
2. Выполнить разборку теплового реле серии РТТ
3. Выявить неисправности и устранить их
Задание 3
1) Изготовить угольник и проверить соответствие размеров детали чертежу
2) Опишите последовательность работ при изготовлении скобы, и определите длину и ширину заготовки для ее выполнения.
3) Произведите выбор диаметра сверла для предварительной обработки отвер
стия под зенкование, в заготовках из чугуна, стали и алюминия. Окончательный диаметр обработанного отверстия должен составить 30мм. Подберите конструкцию зенкера для каждого из этих металлов.
4) Необходимо обеспечить прямолинейность и величину линейного размера металлических пластин с точностью до 0,5 мм.
Составьте перечень измерительных инструментов, которые позволяют произвести контроль данных параметров.
Преподаватель _______________ Нургалиева Р.А.
Одобрено предметной комиссией:
Председатель цикловой комиссии электрических дисциплин Хуснуллина Г.М. |
Экзаменационный билет № 17 ПМ04 или ПМ05 Выполнение работ по профессиям 18590 Слесарь-электрик по ремонту электрооборудования и 19861 Электромонтер по ремонту и обслуживанию электрооборудования |
Утверждаю :
зам.директора по учебной работе Бадикшина Ф.А. |
|
|
|
Задание 1
Схема электрическая принципиальная реверсивного пуска и управления асинхронным двигателем с концевыми выключателями.
1) В цехе установлен асинхронный двигатель с короткозамкнутым ротором мощностью 13кВт. Схема управления АД реверсивная с концевыми выключателями.
2)Рассчитать и выбрать оборудование: автоматический выключатель, магнитный пускатель, тепловое реле и выбрать кабель для питания электродвигателя. Записать расчеты, марки.
