Одобрено предметной

комиссией:

Председатель

цикловой комиссии электрических дисциплин

Хуснуллина Г.М.

Экзаменационный билет №1

ПМ04 или ПМ05 Выполнение работ по профессиям 18590 Слесарь-электрик по ремонту электрооборудования и 19861 Электромонтер по ремонту и обслуживанию электрооборудования

Утверждаю :

зам.директора

по учебной работе

Бадикшина Ф.А.

Задание 1

Монтаж и ремонт распределительных коробок, клеммников, предохранительных щитков и осветительной арматуры: выключатели, штепсельные розетки, патроны. Установка с подключением в сеть

Исходные данные для выбора оборудования:

В цехе питание приемников электрической энергии осуществляется по двум отходящим линиям, в каждой из которой необходимо запитать светильники с лампами мощностью Р=100Вт и розеточную линию, мощность нагрузки которой составляет Р=1400Вт.

1)Рассчитать и выбрать оборудование: автоматический выключатель на отходящих линиях, вводной автоматический выключатель, счетчики электрической энергии, розетки, выключатели. Записать расчеты, марки.

2) Установить на панели выбранное оборудование. Собрать схему и подключить оборудование.

Задание 2

1. Составить перечень комплектующих деталей и узлов для асинхронного электродвигателя с короткозамкнутым ротором .

2. Выполнить разборку асинхронного электродвигателя с короткозамкнутым ротором

3. Выявить неисправности и устранить их

Задание 3

1) Изготовить угольник и проверить соответствие размеров детали чертежу

2) Опишите последовательность работ при изготовлении скобы, и определите длину и ширину заготовки для ее выполнения.

3) Произведите выбор диаметра сверла для предварительной обработки отвер

стия под зенкование, в заготовках из чугуна, стали и алюминия. Окончательный диаметр обработанного отверстия должен составить 30мм. Подберите конструкцию зенкера для каждого из этих металлов.

4) Необходимо обеспечить прямолинейность и величину линейного размера металлических пластин с точностью до 0,5 мм.

Составьте перечень измерительных инструментов, которые позволяют произвести контроль данных параметров.

Преподаватель _______________ Нургалиева Р.А.

Одобрено предметной

комиссией:

Председатель

цикловой комиссии электрических дисциплин

Хуснуллина Г.М.

Экзаменационный билет № 2

ПМ04 или ПМ05 Выполнение работ по профессиям 18590 Слесарь-электрик по ремонту электрооборудования и 19861 Электромонтер по ремонту и обслуживанию электрооборудования

Утверждаю :

зам.директора

по учебной работе

Бадикшина Ф.А.

Задание 1

Схемы питания силовой и осветительной сети с простой схемой ( до восьми групп)

Исходные данные для выбора оборудования:

В цехе питание приемников электрической энергии осуществляется по двум отходящим линиям. В первой отходящей линии необходимо запитать светильник с лампой мощностью Р=250Вт и розеточную линию, мощность нагрузки которой составляет Р=2200Вт. Вторая линия служит для питания кондиционера с мощностью Р=2560Вт

1)Рассчитать и выбрать оборудование : автоматический выключатель на отходящих линиях, вводной автоматический выключатель двухполюсный, счетчики электрической энергии, розетки, выключатели. Выбрать щиток наружной установки учетно-распределительный. Записать расчеты, марки.

2) Установить на панели выбранное оборудование. Собрать схему и подключить оборудование.

Задание 2

1. Составить перечень комплектующих деталей и узлов для однофазного электрического счетчика

2. Выполнить разборку счетчика

3. Выявить неисправности и устранить их

Задание 3

1) Изготовить угольник и проверить соответствие размеров детали чертежу

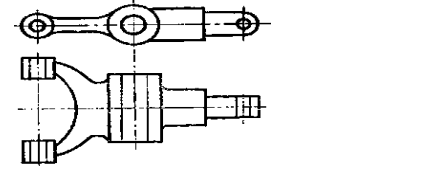

2) Укажите установочную и разметочную базы детали, изображенной на рис,

выберите приспособления и инструменты для разметки.

3) При нарезании сквозной резьбы произошла поломка метчика. Укажите возможные причины поломки и способы извлечения метчика из детали.

4) Необходимо обеспечить прямолинейность и величину линейного размера металлических пластин с точностью до 0,05 мм.

Составьте перечень измерительных инструментов, которые позволяют произвести контроль данных параметров.

Преподаватель _______________ Нургалиева Р.А.

Одобрено предметной

комиссией:

Председатель

цикловой комиссии электрических дисциплин

Хуснуллина Г.М.

Экзаменационный билет №3

ПМ04 или ПМ05 Выполнение работ по профессиям 18590 Слесарь-электрик по ремонту электрооборудования и 19861 Электромонтер по ремонту и обслуживанию электрооборудования

Утверждаю :

зам.директора

по учебной работе

Бадикшина Ф.А.

Задание1

Включение измерительных приборов в однофазную и трехфазную сеть-замеры электрических величин

Исходные данные для выбора оборудования:

В цехе питание светильников осуществляется по одной отходящей линии. Включение первого светильника осуществляется одноклавишным выключателем (лампа мощностью Р=60Вт) . Включение второго и третьего светильников осуществляется от одного клавишного выключателя ( мощность ламп Р=40Вт и Р= 100Вт).

1)Рассчитать и выбрать оборудование : вводной автоматический выключатель однополюсный, счетчик электрической энергии, выключатели. Выбрать приборы для измерения тока в цепи, напряжения и мощности. Записать расчеты, марки.

2) Установить на панели выбранное оборудование. Собрать схему и подключить оборудование.

Задание2

1. Составить перечень комплектующих деталей и узлов для трехфазного электрического счетчика

2. Выполнить разборку счетчика

3. Выявить неисправности и устранить их

Задание 3

1) Изготовить угольник и проверить соответствие размеров детали чертежу

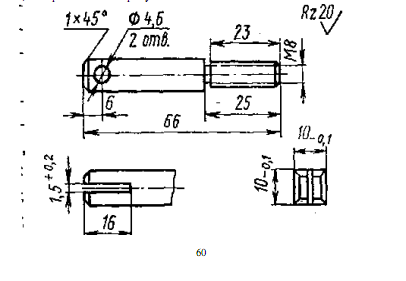

2) Составьте технологическую карту обработки натяжного винта ножовочного станка, изображенного на рисунке.

3) Предложите наиболее рациональный в условиях единичного производства способ притирки пробкового крана. Подберите инструменты, оборудование и материалы, которые следует использовать для реализации этого способа.

4) Сравните возможную величину припусков и состав технологических операций и комплектов инструмента для нарезания резьбы в сквозных и глухих отверстиях.

Преподаватель _______________ Нургалиева Р.А.

Одобрено предметной

комиссией:

Председатель

цикловой комиссии электрических дисциплин

Хуснуллина Г.М.

Экзаменационный билет №4

ПМ04 или ПМ05 Выполнение работ по профессиям 18590 Слесарь-электрик по ремонту электрооборудования и 19861 Электромонтер по ремонту и обслуживанию электрооборудования

Утверждаю :

зам.директора

по учебной работе

Бадикшина Ф.А.

Задание 3

Схемы питания силовой и осветительной сети с простой схемой ( более восьми групп). Изготовление, установка, подключение.

Исходные данные для выбора оборудования:

В цехе питание приемников электрической энергии осуществляется по десяти отходящим линиям. В первых пяти отходящих линиях необходимо запитать светильники с лампой мощностью Р=150Вт. Шестая, седьмая и восьмая линии служат для питания силовой нагрузки (розеточные линии), мощность нагрузки каждой составляет Р=1200Вт. Для дифференциальной защиты применить УЗО. Девятая линия служит для питания кондиционера с мощностью Р=3000Вт. Десятая линия мощностью 1500Вт служит для питания компьютеров и должна быть защищена дифференциальным автоматическим выключателем.

1)Нарисовать однолинейную принципиальную схему. Рассчитать и выбрать оборудование: автоматический выключатель на отходящих линиях, вводной автоматический выключатель, УЗО, дифференциальный автоматический выключатель, счетчики электрической энергии, розетки, выключатели. Выбрать щиток наружной установки учетно-распределительный. Записать расчеты, марки.
