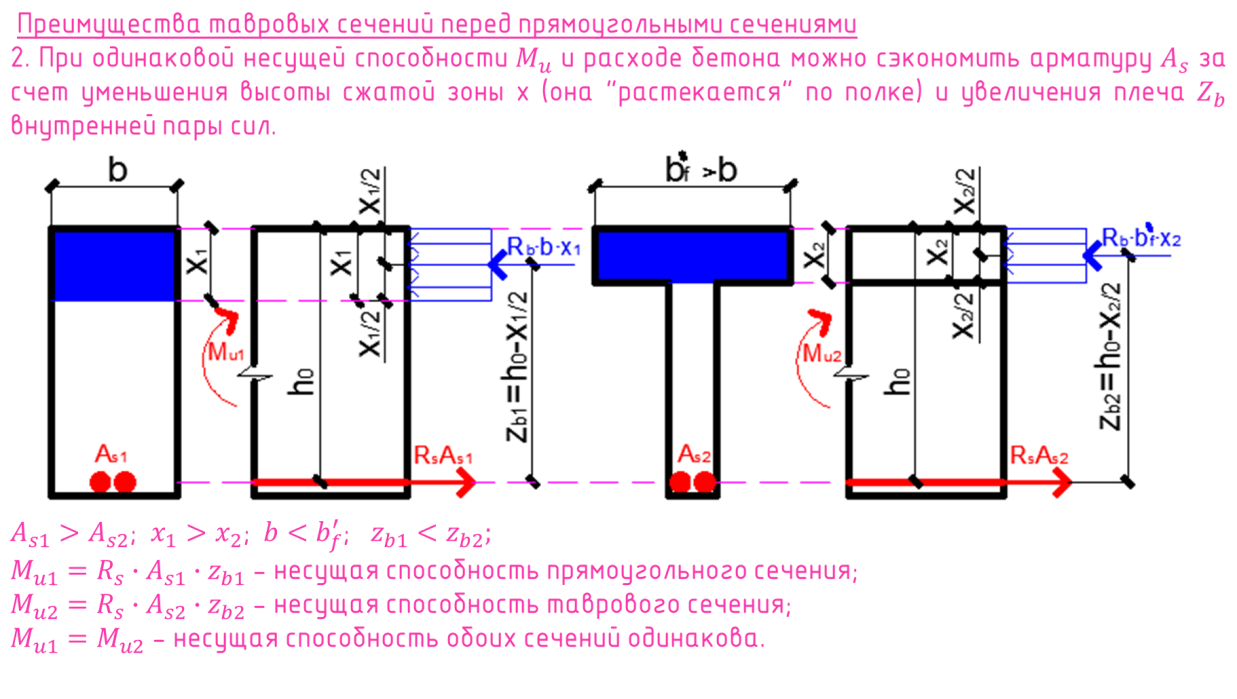

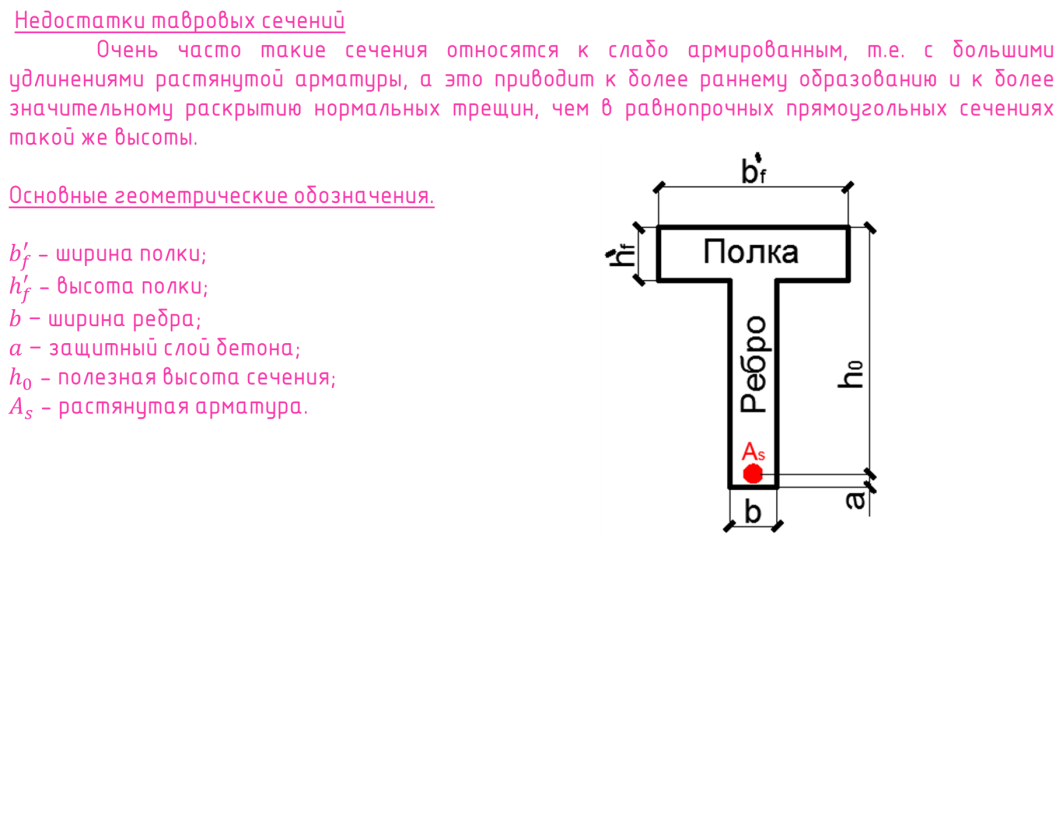

1Преимущества тавровых сечений изгибаемых элементов

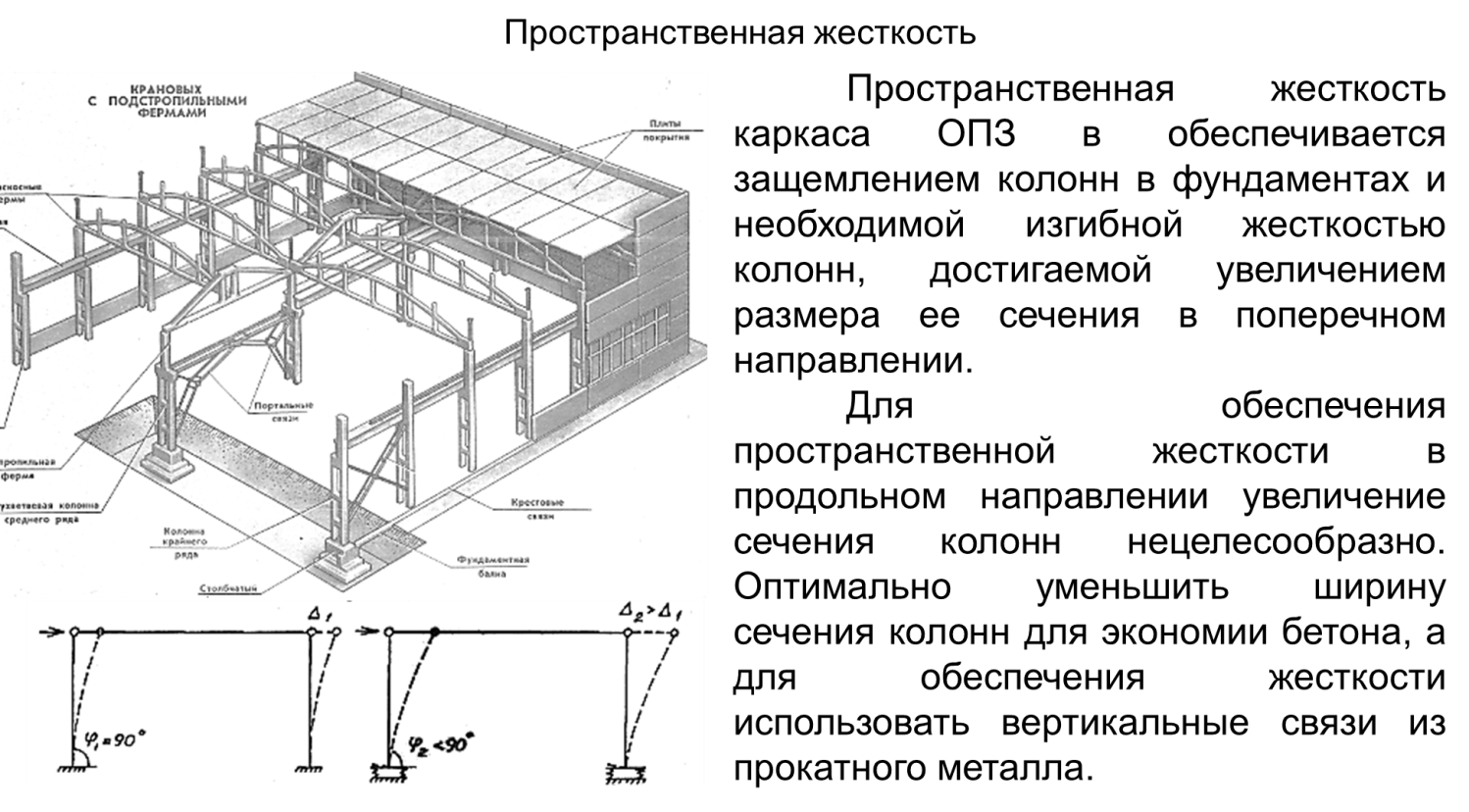

2Состав продольной рамы одноэтажного здания. Назначение. Её роль в обеспечении жесткости
Пространственная жесткость — это геометрическая неизменяемость в трех плоскостях: горизонтальной и двух вертикальных. Она обеспечивается формированием геометрически неизменяемых фигур в каждой плоскости — преимущественно треугольниками при шарнирном соединении стержней и прямоугольниками при жестком или смешанном соединениях.
Билет 20
1Понятия о продольных сечениях??
Наклонные сечения
Основные схемы разрушения

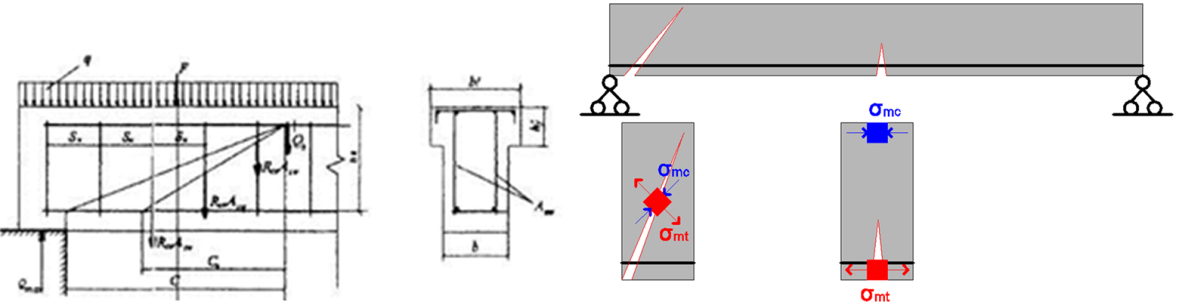

Место образования, наклон, раскрытие и развитие по высоте наклонных трещин зависят от вида нагрузок, формысечения, вида армирования и т.д.
В наклонных сечениях имеют место те же 3 стадии НДС, как в нормальных сечениях.
После образования наклонной трещины изгибаемый элемент разделяется на две части, связанные между собой: в сжатой зоне - бетоном над наклонной трещиной,в растянутой зоне - продольной арматурой, хомутами и отгибами, пересекающими наклонную трещину. При увеличении нагрузки наклонная трещина раскрывается,и разрушение происходит по одному из 3х случаев.
Основные схемы разрушения

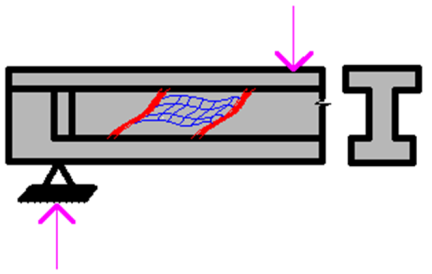

Случай 1 – раздробление бетона стенки по наклонной полосе между наклонными трещинами от главных сжимающих напряжений. Такое разрушение возможно при малой ширине b сечения элемента (тавровое, двутавровое, коробчатое) в зоне действия поперечных сил. После образования наклонных трещин бетон между ними испытывает действие главных сжимающих напряжений, и, одновременно, растягивающих усилий от поперечной арматуры.Т.е. полоса бетона между наклонными трещинами находится в условиях двухосного напряженного состояния(сжатие-растяжение). Прочность бетона при этом ниже, чем при одноосном напряженном состоянии.

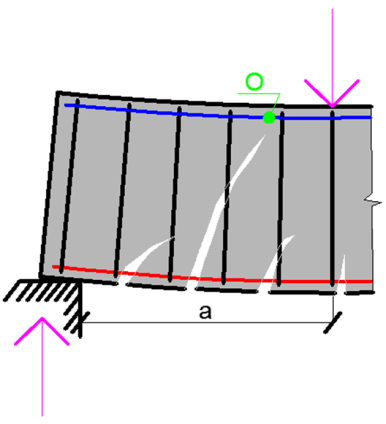

Случай 2 – излом по наклонному сечению от доминирующего действия изгибающего момента М.

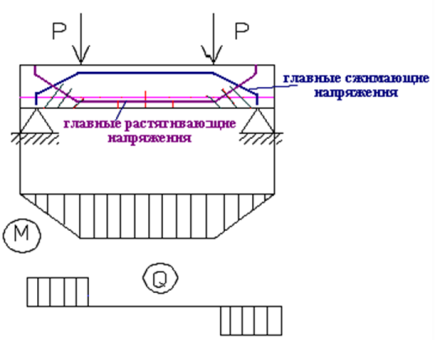

Под воздействием постепенно возрастающего изгибающего момента главные растягивающие напряжения преодолевают сопротивление бетона на осевое растяжение и образуется наклонная трещина с максимальным раскрытием в растянутой зоне.
Бетон растянутой зоны из деформирования выключается и все растягивающие усилия передаются на продольную и поперечную арматуру. Происходит взаимный поворот частей элемента вокруг
мгновенного центра вращения, расположенного в центре тяжести О сжатой зоны сечения.
Случай реализуется при слабой продольной арматуре или недостаточной ее анкеровке на опоре.

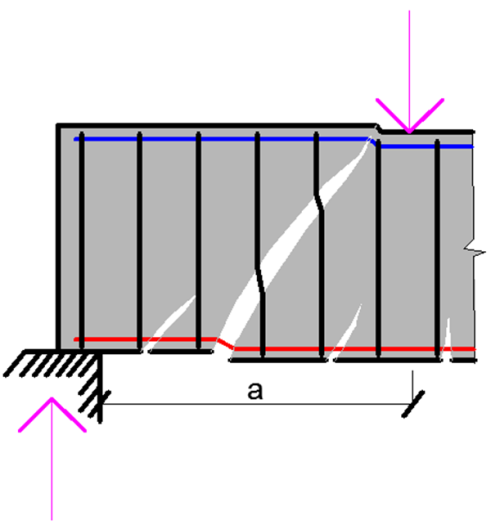

Случай 3 – сдвиг по наклонному сечению от доминирующего действия поперечной силы.
Образование наклонной трещины начинается в середине боковых граней, где касательные напряжения от поперечной силы достигают своего максимального значения.Вследствие неупругих свойств бетона касательные напряжения распределяются равномерно по сечению, поэтому наклонная трещина раскрывается примерно одинаково по всей длине. При разрушении происходит взаимное смещение частей элемента по вертикали. Случай реализуется при наличии в конструкции достаточно мощной продольной растянутой арматуры, для которой выполнены требования Норм по анкеровке. Наличие Такой арматуры препятствует повороту частей балки, разделенной наклонной трещиной.
