6.2 Концепция и протоколы маршрутизации.

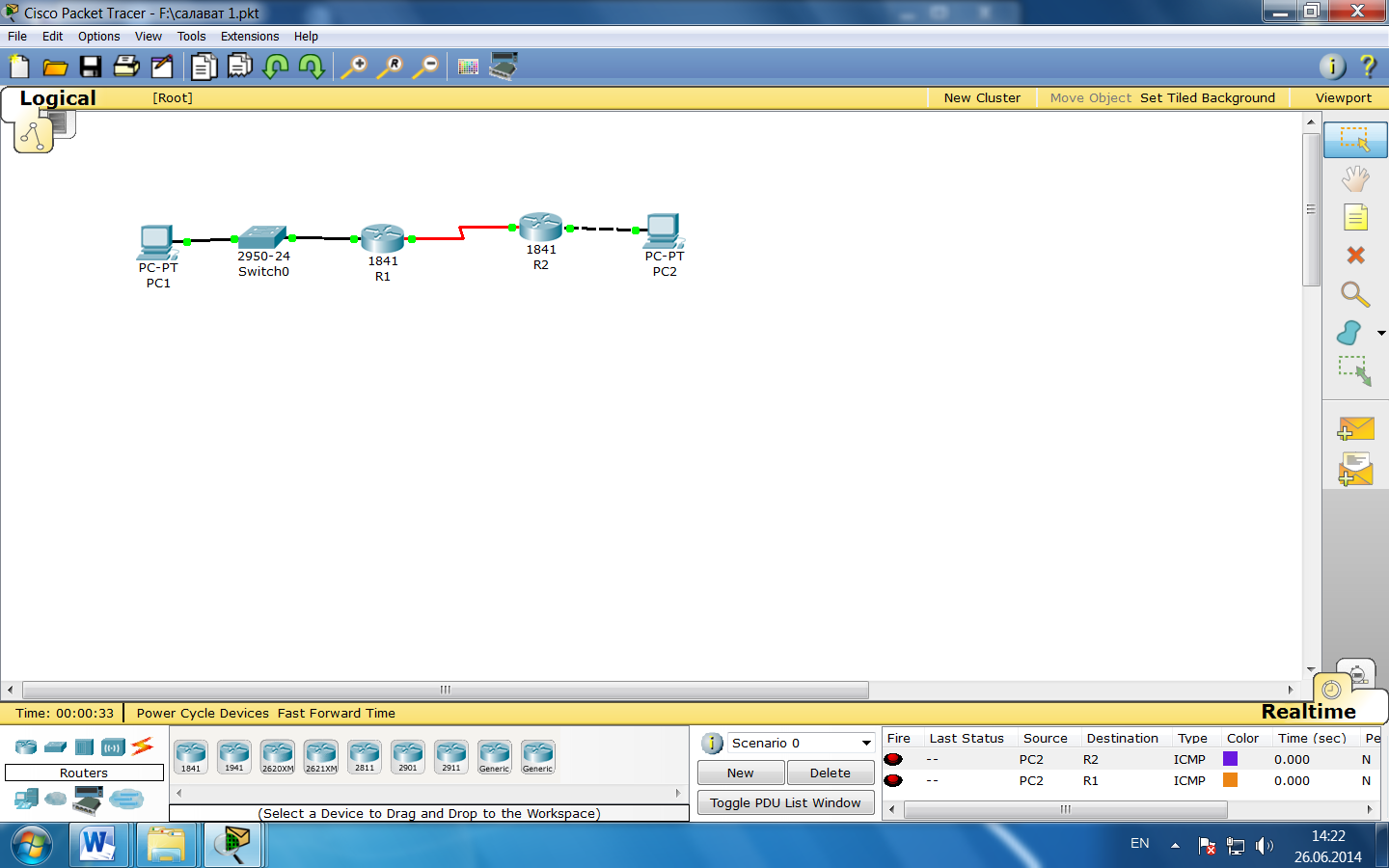

ЛР №1 Подключение к сети WAN и базовая настройка маршрутизатора Cisco

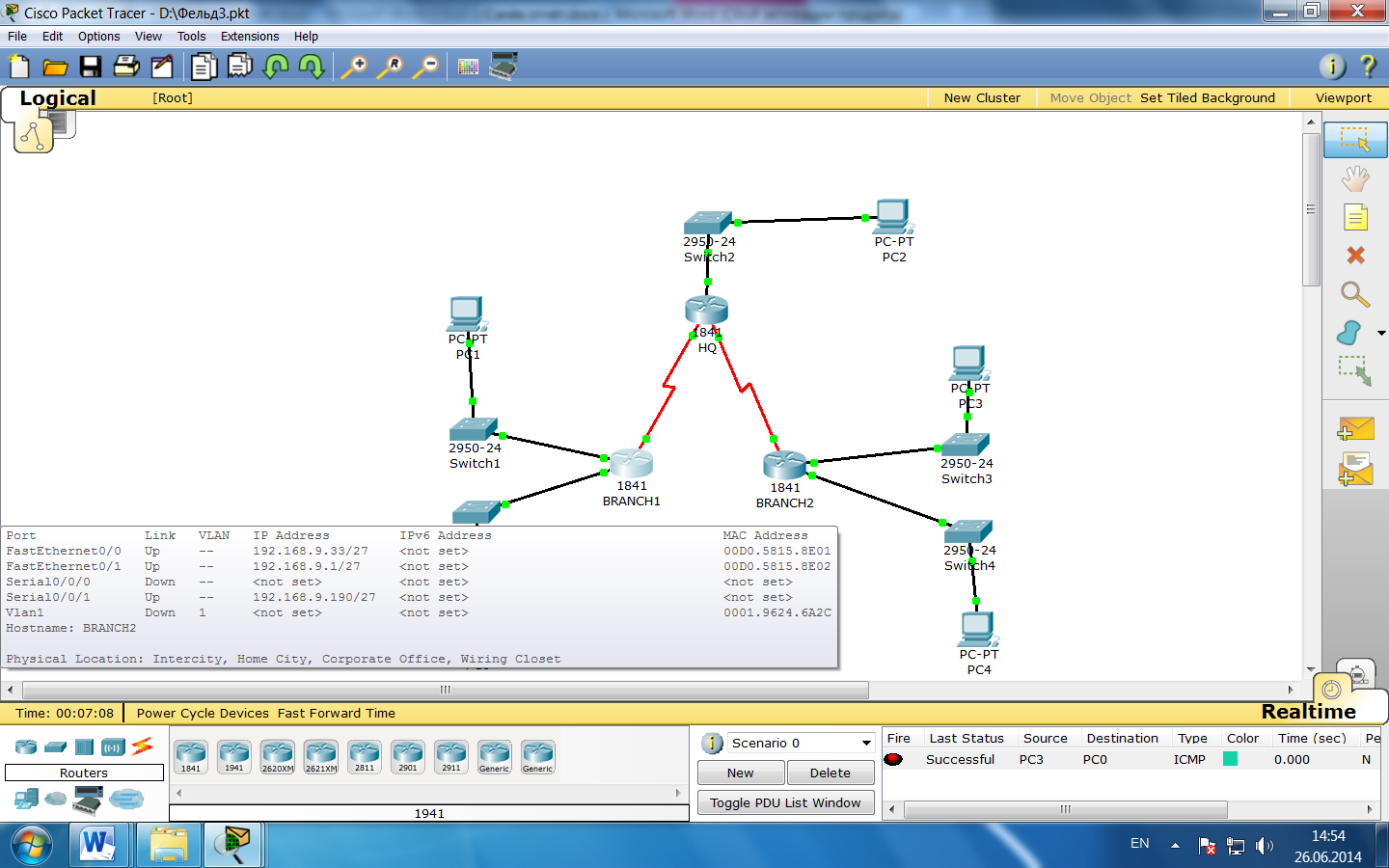

ЛР №2 Базовые настройки статической маршрутизации
ЛР №3 Базовая конфигурация коммутаторов Cisco

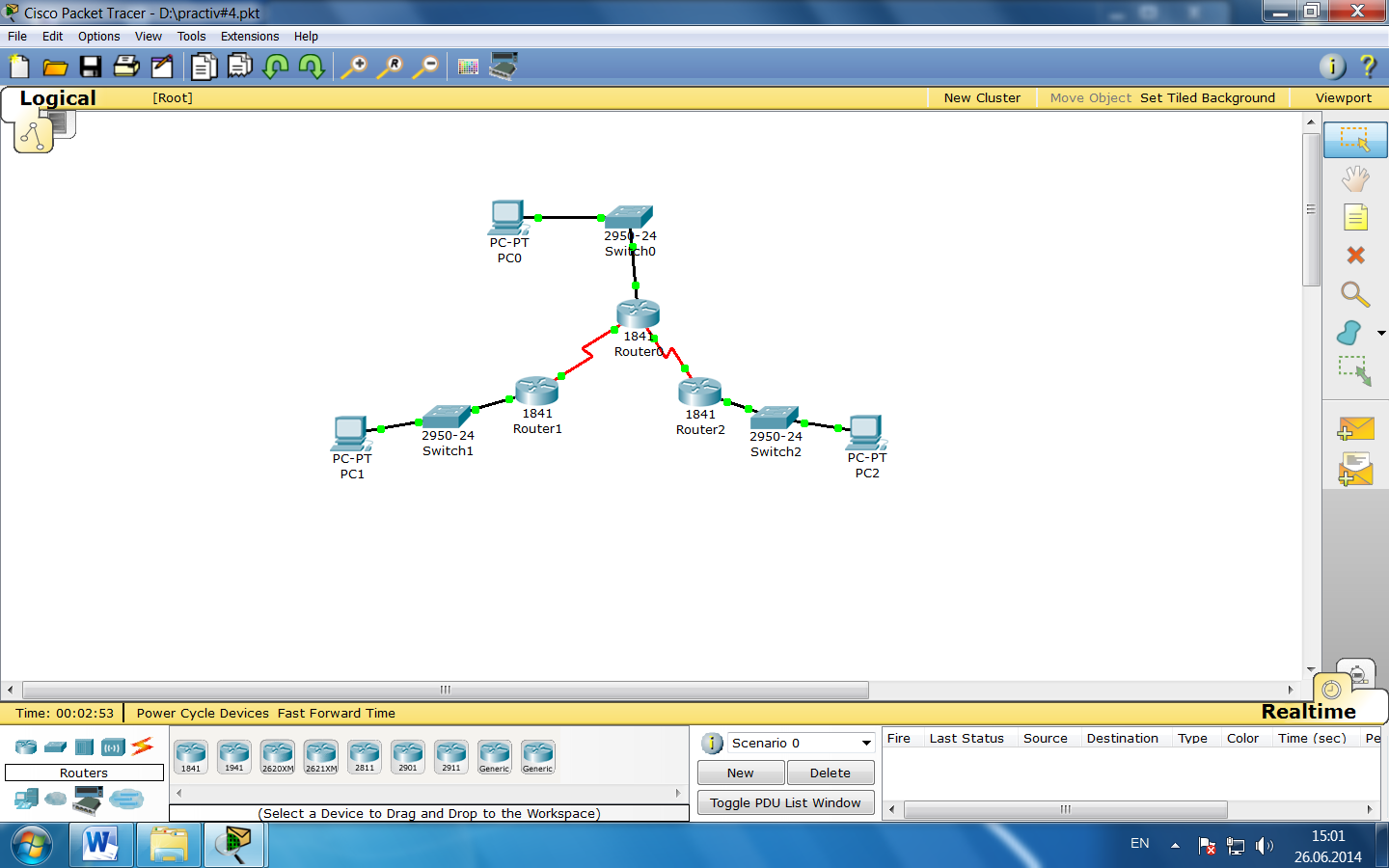

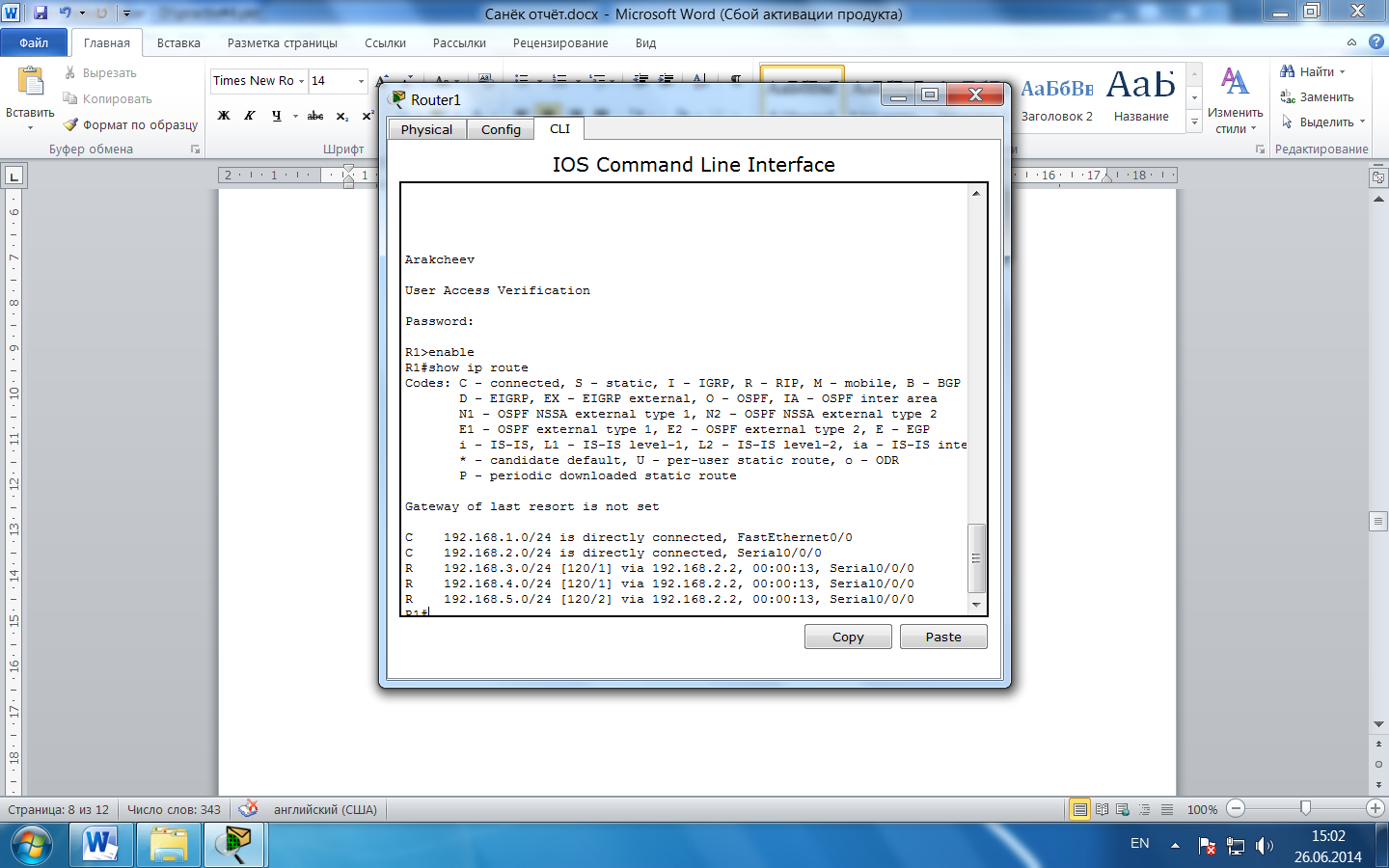

ЛР №4 RIP 1

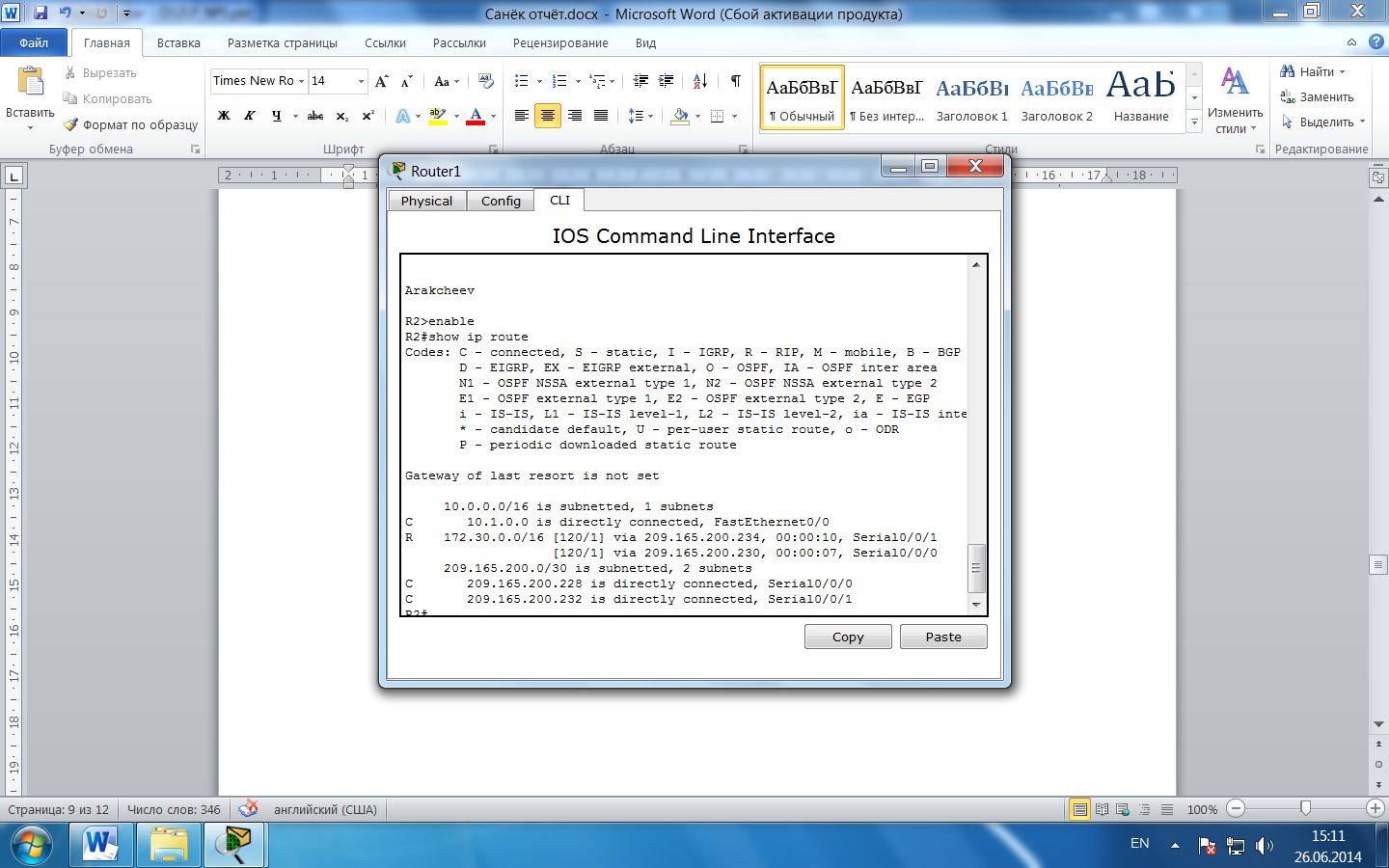

ЛР №7 RIP2

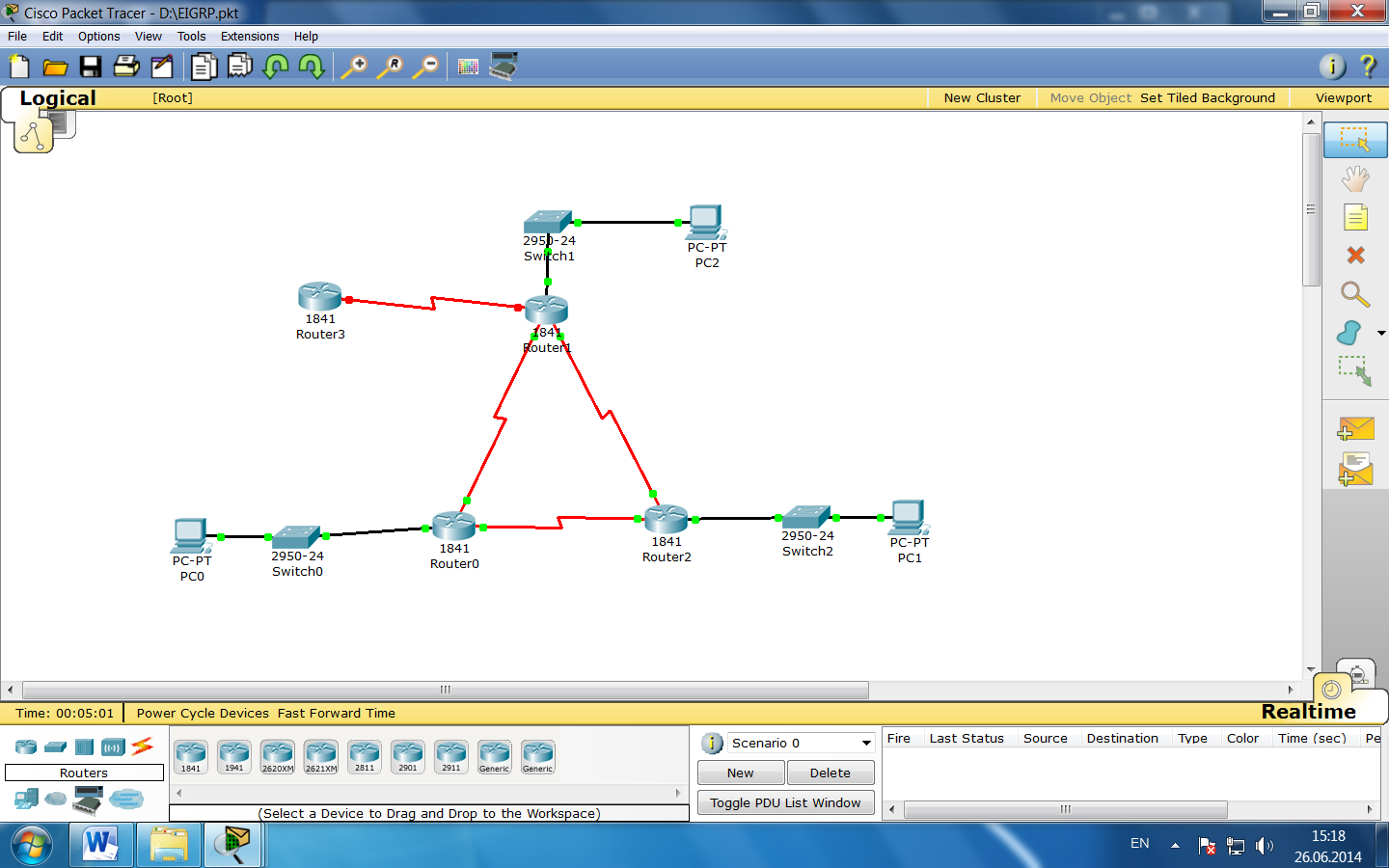

ЛР №9 EIGRP

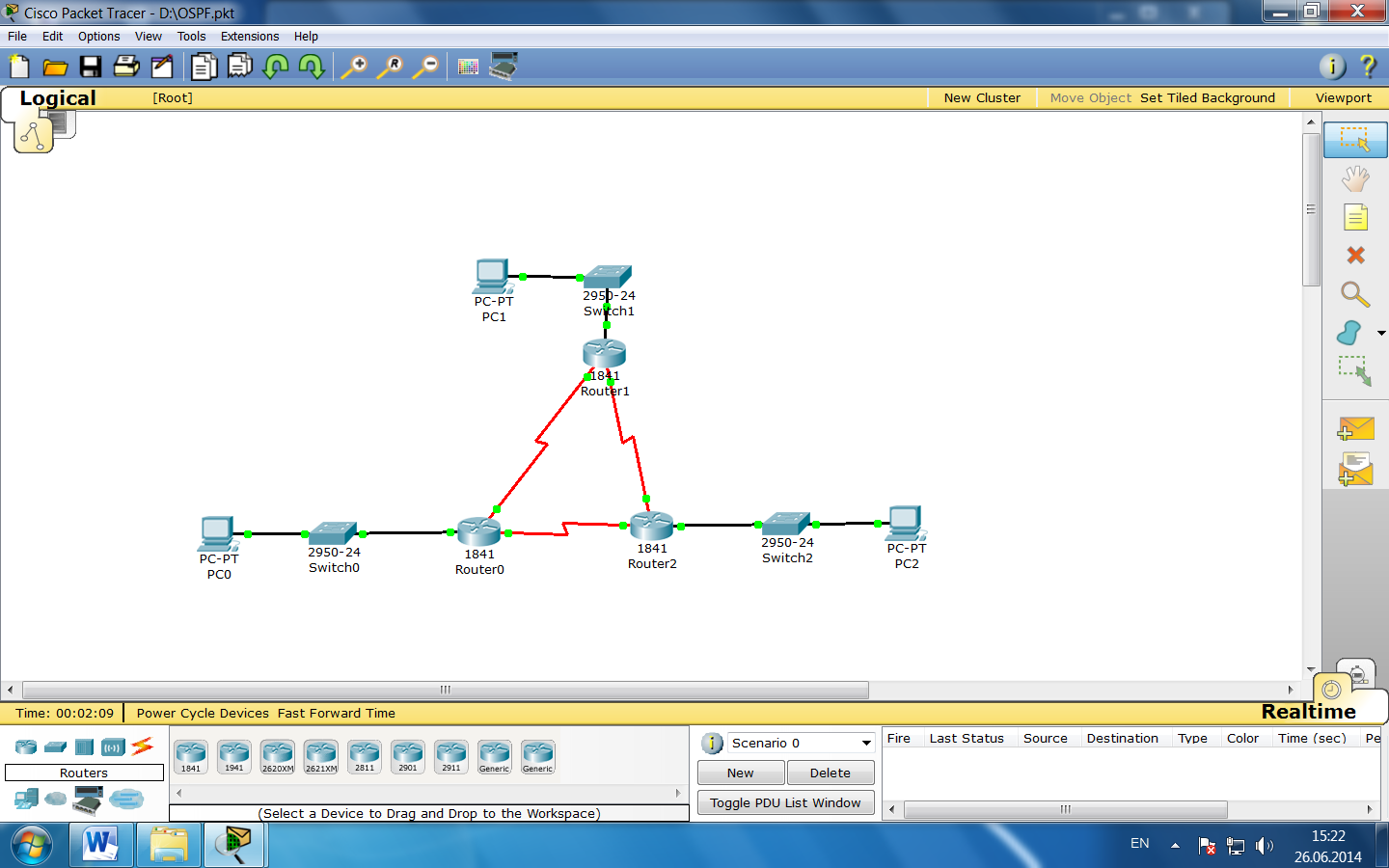

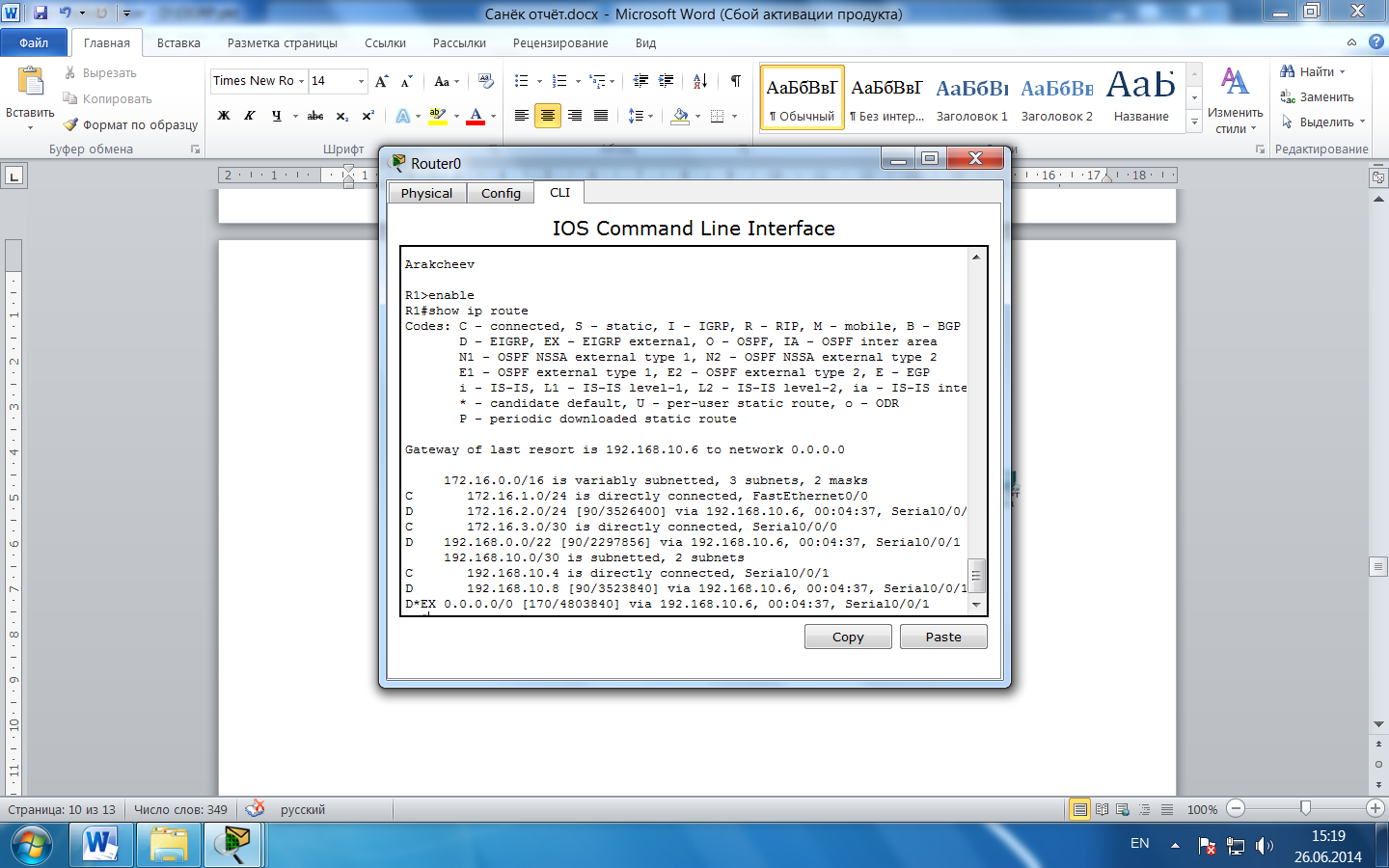

ЛР №11 OSPF
6.3. Коммутация в локальных сетях и беспроводные технологии.
Беспроводные технологии — подкласс информационных технологий, служат для передачи информации на расстояние между двумя и более точками, не требуя связи их проводами. Для передачи информации может использоваться инфракрасное излучение, радиоволны, оптическое или лазерное излучение.
В настоящее время существует множество беспроводных технологий, наиболее часто известных пользователям по их маркетинговым названиям, таким как Wi-Fi,WiMAX, Bluetooth. Каждая технология обладает определёнными характеристиками, которые определяют её область применения.
Существуют различные подходы к классификации беспроводных технологий.
По дальности действия:
Беспроводные персональные сети (WPAN — Wireless Personal Area Networks). Примеры технологий —Bluetooth.
Беспроводные локальные сети (WLAN — Wireless Local Area Networks). Примеры технологий — Wi-Fi.
Беспроводные сети масштаба города (WMAN — Wireless Metropolitan Area Networks). Примеры технологий —WiMAX.
Беспроводные глобальные сети (WWAN — Wireless Wide Area Network). Примеры технологий — CSD, GPRS,EDGE, EV-DO, HSPA.
По топологии:
«Точка-точка».
«Точка-многоточка».
По области применения:
Корпоративные (ведомственные) беспроводные сети — создаваемые компаниями для собственных нужд.
Операторские беспроводные сети — создаваемые операторами связи для возмездного оказания услуг.
Кратким, но ёмким способом классификации может служить одновременное отображение двух наиболее существенных характеристик беспроводных технологий на двух осях: максимальная скорость передачи информации и максимальное расстояние.
В основе конфигурационной коммутации лежит нахождение соответствия между конкретным портом коммутатора и определенным сегментом сети. Это соответствие может программно настраиваться при подключении или перемещении пользователей в сети.
При
коммутации кадров используются кадры
сетей Ethernet, Token Ring и т.д. Кадр при поступлении
в сеть обрабатывается первым коммутатором
на его пути. Под термином обработка
понимается вся совокупность действий,
производимых коммутатором для определения
своего выходного порта, на который
необходимо направить данный кадр. После
обработки он передается далее по сети
следующему коммутатору или непосредственно
получателю.
В технологии АТМ также применяется коммутация, но в ней единицы коммутации носят название ячеек. Преобразование между кадрами и ячейками позволяет станциям в сети Ethernet, Token Ring и т.д. непосредственно взаимодействовать с устройствами АТМ. Эта технология применяется при эмуляции локальной сети.
Коммутаторы делятся на четыре категории:
Простые автономные коммутаторы сетей рабочих групп позволяют некоторым сетевым устройствам или сегментам обмениваться информацией с максимальной для данной кабельной системы скоростью. Они могут выполнять роль мостов для связи с другими сетевыми сегментами, но не транслируют протоколы и не обеспечивают повышенную пропускную способность с отдельными выделенными устройствами, такими как серверы.
Коммутаторы рабочих групп второй категории обеспечивают высокоскоростную связь одного или нескольких портов с сервером или базовой станцией.
Коммутаторы сети отдела предприятия, которые часто используются для взаимодействия сетей рабочих групп. Они представляют более широкие возможности администрирования и повышения производительности сети. Такие устройства поддерживают древовидную архитектуру связей, которая используется для передачи информации по резервным каналам и фильтрации пакетов. Физически такие коммутаторы поддерживают резервные источники питания и позволяют оперативно менять модули.
Коммутаторы сети масштаба предприятия, выполняющие диспетчеризацию трафика, определяя наиболее эффективный маршрут. Они могут поддерживать большое количество логических соединений сети. Многие производители корпоративных коммутаторов предлагают в составе своих изделий модули АТМ.
