1.3. Управляемые артиллерийские снаряды средней дальности, использующие для коррекции траектории сигналы глобальной спутниковой системы навигации gps

155-мм управляемый артиллерийский снаряд XM982 Excalibur (США, Швеция) (в переводе – мифический меч короля Артура), рис. 1.1.2.3, предназначен для поражения одиночных и групповых бронированных целей, пунктов управления, живой силы и огневых средств, а также инженерных сооружений и других важных объектов на дальностях от 6,0...8,0 км до 40,0...60,0 км. Он имеет низкую вероятность побочных разрушений.

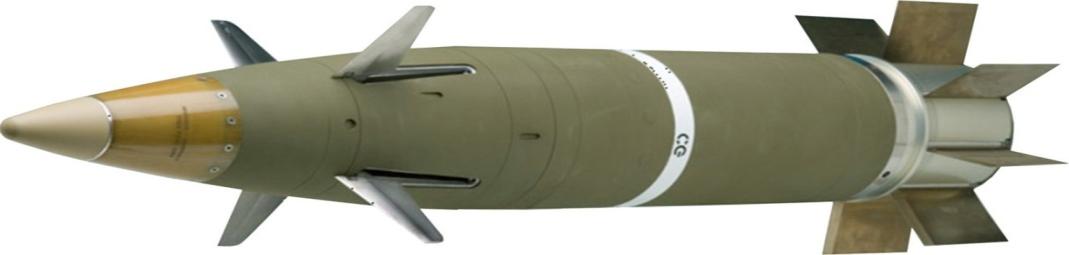

Рис. 1.1.2.3.УАС XM982 Excalibur фирм Raytheon Missile Systems и BAE Systems Bofors AB

Имеются следующие варианты УАС XM982 Excalibur (рис. 1.1.2.4):

УАС XM982 Excalibur Block I предназначен для поражения стационарных целей: заглубленных объектов типа бункер, убежище, пункт управления и др.

Система наведения снаряда Excalibur Block I – инерциальная с коррекцией траектории УАС по данным приемника GPS. Конструктивно снаряд Excalibur Block I (Ia-1/Ia-2/Ib), рис. 1.1.2.5, выполнен по аэродинамической схеме «утка».

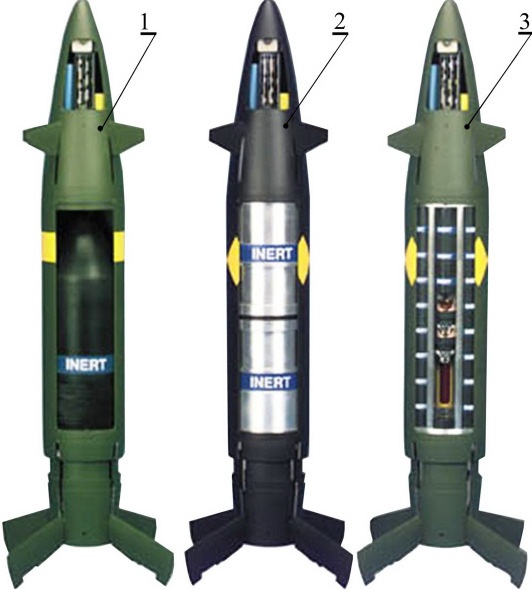

Рис. 1.1.2.4. Первоначальные варианты УАСXM982 Excalibur (макеты): 1 – Excalibur Block I с ОФ БЧ; 2 – Excalibur Block II с двумя СПБЭ SADARM; 3 – Excalibur Block III с кассетной БЧ

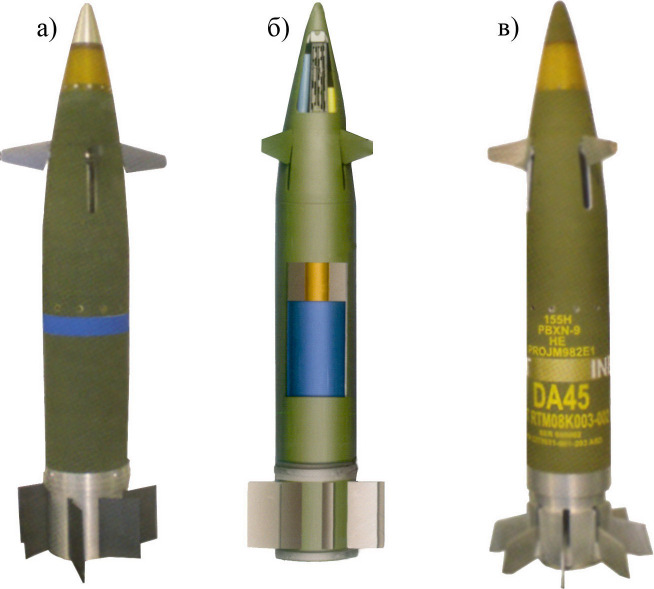

Рис. 1.1.2.5. УАС Excalibur Block I:

а – УАС Excalibur Block Iа-1 (общий вид); б – УАС Excalibur Block Iа-2 (разрезной макет); в – УАС Excalibur Block Ib

Тактико-технические характеристики модификаций УАС XM982 Excalibur Block I представлены в табл. 2

Таблица 2

Тактико-технические характеристики модификаций УАС XM982 Excalibur Block I

Наименование характеристики	Варианты УАС Excalibur
	Block Ia-1	Block Ia-2	Block Ib
Дальность стрельбы (макс/мин.), км:
• из орудий длиной с длиной ствола 39 калибров	24/6	40,8/8	48/8
• из орудий длиной с длиной ствола 52 калибров	/6	60/8		Более 60/8
Круговое вероятное отклонение, м	10	6
Общая масса снаряда, кг	48,1
Длина снаряда, мм	990,6
Перегрузка при выстреле, ед	12000	15500		18000
Максимальная скорость снаряда, м/с	687	822		946
Надежность, %	60	85		90
Тип взрывателя	комбинированный (контактный и неконтактный)
Тип боевой части	осколочно-фугасная
Масса, кг	22,7
Диапазон температур, °С	-43…+71

Базовый вариант УАС Excalibur Block Ia-1 (рис. 1.2) разработан фирмами Raytheon Missile Systems (США) и BAE Systems Bofors AB (Швеция).

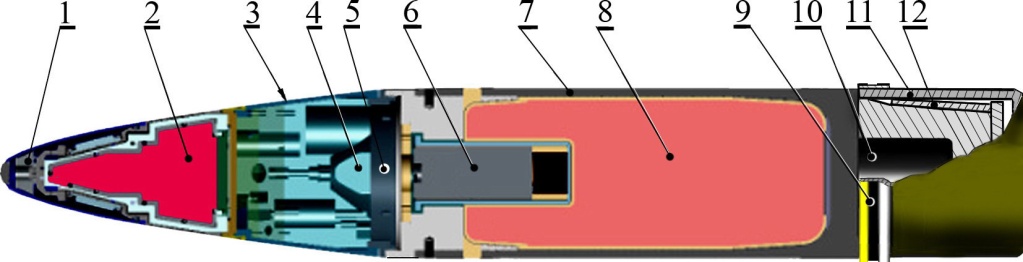

Рис. 1.2. УАС Excalibur Block Iа-1 (разрезной макет):

1 – антенна приемника GPS; 2 – блок приемника GPS и цифрового вычислительного устройства; 3 – отсек рулевых приводов с четырьмя аэродинамическими рулями; 4 – батарея питания; 5 – инерциальный измерительный блок; 6 – комбинированный взрыватель; 7 – корпус; 8 – заряд ВВ; 9 – ведущий поясок; 10 – храповой механизм; 11 – поддон; 12 – консоль стабилизатора в сложенном положении (8 шт.)

Электронные платы приемника GPS и цифрового вычислительного устройства размещены в одном блоке. Цифровое вычислительное устройство предназначено для управления полетом снаряда путем выдачи команд на блок рулевых приводов, а также команды на срабатывание неконтактного взрывателя для подрыва БЧ. Ввод данных в УАС осуществляется непосредственно перед стрельбой с помощью индуктивного программатора EPIAFS (Enhanced Portable Inductive Artillery Fuze Setter – улучшенное портативное индуктивное устройство установки артиллерийского неконтактного взрывателя). Инерциальный измерительный блок HG1930 фирмы Honeywell Aerospace имеет массу 227 г, потребляемую мощность 3 Вт.

Блок рулевых приводов содержит рулевые приводы и аэродинамические рули (4 шт.), которые до стрельбы находятся в сложенном положении. Раскрытие рулей из сложенного положения осуществляется в полете после достижения УАС апогея баллистической траектории полета.

Осколочно-фугасная боевая часть установлена в центральной части снаряда. Ее масса составляет 22,7 кг, радиус эффективного осколочно-фугасного действия составляет 23 м при подрыве в воздухе на высоте 14,5 м. В перспективе для решения различных боевых задач в снарядах типа Excalibur Block I планируется установка термобарической, осветительной или дымовой БЧ.

Комбинированный взрыватель имеет следующие режимы работы:

– контактный мгновенного действия;

– контактный с замедлением подрыва на 0,7 мс;

– неконтактный с воздушным подрывом.

Хвостовой отсек снаряда Excalibur Block Ia-1 первоначально содержал четыре жестких консоли стабилизатора. В 2002г. было принято решение об установке на снаряде блока стабилизатора, с восемью консолями. Хвостовой блок стабилизатора кинематически связан с корпусом УАС с помощью храпового механизма и имеет свободное вращение в одну сторону вокруг продольной оси снаряда. Храповой механизм предназначен для снижения частоты вращения снаряда после его вылета из канала ствола орудия. Снижение частоты вращения снаряда потребовалась в связи с тем, что в 1990-х годах не было технологии, которая позволяла бы быстро вращающемуся приемнику обнаруживать сигналы глобальной спутниковой системы навигации GPS.

В соответствии с заданными тактико-техническими требованиями Excalibur Block Ia-1:

– обеспечивает требуемое КВО около 10 м при отсутствии радиоэлектронного противодействия;

Зарубежные специалисты отмечают следующие выявленные недостатки УАС Excalibur Block Ia-1:

– сложность конструкции, обусловленную наличием вращающегося хвостового блока и дополнительных узлов и элементов (храпового механизма, шарикоподшипников и других деталей), что привело к увеличению стоимости снаряда и снижению его надежности;

– недостаточная устойчивость УАС после выхода снаряда из канала ствола в момент сброса поддона и раскрытия консолей стабилизатора;

– вибрация консолей стабилизатора в полете, ухудшающая баллистические характеристики снаряда;

– недостаточная прочность конструкции снаряда, что ограничивает его использование с более мощными модульными метательными зарядами.

В процессе дальнейшей доработки УАС Excalibur Block Ia-1 были созданы его усовершенствованные варианты – Excalibur Block Ia-2 и Excalibur Block I b.

УАС Excalibur Block Ia-2 (рис. 1.3) разработан фирмами Raytheon Missile Systems и BAE Systems Bofors AB в 2008г.

Основными отличительными особенностями УАС Excalibur Block Ia-2 являются:

– наличие донного газогенератора;

– возможность стрельбы из буксируемой гаубицы М777A2, САУ М109А6 Paladin и FH-77BW Archer, а также перспективной самоходной гаубицы ХМ-1203;

– повышенная помехозащищенность приемника GPS.

Рис. 1.3. УАС Excalibur Block Iа-2 (разрезной макет):

1 – антенна приемника GPS; 2 – блок приемника GPS и цифрового вычислительного устройства; 3 – блок рулевых приводов с 4 аэродинамическими рулями; 4 – батарея питания; 5 – инерциальный измерительный блок 6 – комбинированный взрыватель; 7 – ВВ; 8 – корпус; 9 – храповой механизм; 10 – ведущий поясок; 11 – заряд газогенератора; 12 – консоль стабилизатора в сложенном положении (8 шт.); 13 – поддон; 14 – сопло газогенератора

УАС Excalibur Block III (Excalibur-D) предназначен для поражения открыто расположенной живой силы, небронированной техники и коммуникаций противника. Он разрабатывается фирмой Raytheon Missile Systems.

В Excalibur Block III должны быть установлены кассетная БЧ фирмы Raytheon Missile Systems и вышибное устройство. Кассетная БЧ содержит 64 суббоеприпаса (поражающие элементы ХМ85 сгруппированы в восьми пакетах цилиндрической формы по 8 суббоеприпасов в каждом) и пиротехническое устройство для их разброса после выхода кассеты из снаряда.

Поражающий элемент ХМ85 разрабатывается на базе поражающего элемента М80. В отличие от элемента М80 в ПИМ элемента ХМ85 дополнительно установлен самоликвидатор, обеспечивающий самоуничтожение суббоеприпаса на 3…6 мин. после выброса из снаряда.

Максимальная дальность применения УАС Excalibur Block III составляет 25 км. Расчетная длина снаряда – 1 м, масса – 48,2 кг. Максимальная продольная перегрузка при стрельбе – 14800 ед, максимальная дульная скорость – 969 м/с.

Последовательность функционирования УАС Excalibur Block III с 64 суббоеприпасами ХМ85 для поражения целей, рассредоточенных на большой площади, представлена рис.1.1.35.

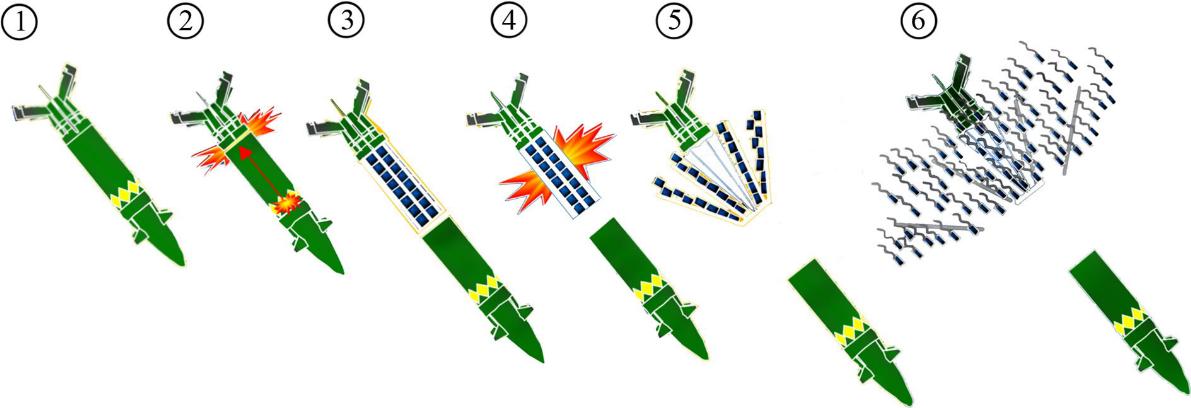

Рис. 1.1.35. Этапы выброса суббоеприпасов ХМ85 из УАС Excalibur Block III:

1 – получение сигнала на срабатывание вышибного устройства; 2 – инициирование детонатора вышибного устройства; 3 – выброс кассеты; 4 – срабатывание пиротехнического заряда кассеты; 5 – разделение пакетов с суббоеприпасами; 6 – разделение суббоеприпасов
