Добавил:
Upload Опубликованный материал нарушает ваши авторские права? Сообщите нам.
Вуз: Предмет: Файл:
poyasnilka_moya (Восстановлен).docx
Скачиваний:
0
Добавлен:
01.07.2025
Размер:
208.65 Кб
Скачать

Содержание

Введение

1.Номенклатура изделия

2. Характеристика сырья

3.Обоснование способа производства

4.Описание технологической схемы.

5. Контроль качества

6. Мероприятия по охране труда и охране окружающей среды

7. Расчеты

8.Список использованной литературы

Введение

В Татарстане проводится сильная жилищная политика. В 2000-е годы жилье в Казани стоило дешевле, чем в большинстве городов-миллионников. В 2005-м стоимость квадратного метра составляла всего 25–27 тыс. рублей, а еще пять лет назад аренда однокомнатной квартиры обходилась в 4–6 тыс. рублей.

Каковы элементы сильной жилищной политики? Во-первых, в Татарстане очень много строят, большое предложение новостроек сбивает цены. В 2012 году было возведено около 1 млн кв. метров при населении 1,15 млн человек. Это почти тот самый «один квадратный метр на человека в год», о котором давно мечтает федеральное правительство. В этом году объемы строительства будут ниже — ожидается порядка 820 тыс. кв. метров — из-за загруженности строителей на объектах Универсиады. Однако даже на фоне снижения Казань остается лидером в Поволжье. Во-вторых, в Казани в 1995–2005 годах эффективно работала программа сноса ветхого жилья в центре города: старые дома сносили, жильцам давали квартиры в новостройках. Побочный эффект программы — насыщение рынка недвижимости дешевыми квартирами. «Людей переселяли в новые квартиры, и многие тут же продавали их. Покупали комнату в коммуналке, и еще оставалась существенная сумма на жизнь. Дешевые квартиры от переселенцев долгие годы тянули цены на жилье в городе вниз», — рассказывает казанский риэлтер.

Наконец, республика — в авангарде раскручивания пилотных проектов по арендному жилью. За последние годы построено более 400 арендных квартир, сейчас ведется строительство шести домов на 870 квартир для сдачи в аренду. Чиновники предполагают, что эти квартиры будут сдаваться по ценам на треть ниже рыночных, а часть квартир через пять лет проживания можно будет выкупить. К 2015 году удельный вес арендного жилья в новостройках должен составить уже 15%.

Столь большой объем строительства требует большое количество материалов, отвечающих требованиям эстетичности, технологических и экономических свойств. Одним из таких материалов являются силикатные цветные перегородки. Благодаря, которым можно возводить здания в короткий срок (из за размеров перегородок и удобного монтажа), не требующие конечной отделки (так как перегородки являются цветными).

Преимущества силикатных перегородок перед гипсовыми и бетонными:

  • Стеновая перегородка, сложенная из такого блока меньше по толщине (толщина всего 70 мм), что позволяет экономить площадь внутреннего пространства помещения дома и является достаточной по показателю шумоизоляции – 43 Дб.

  • На сегодняшний день силикатная перегородка является одной из самых недорогих вариантов перегородок. Стоимость 1 м2 такой перегородки равна 250-300 руб. Для сравнения 1 м2 гипсовой перегородки стоит от 360 руб.

  • Силикатные перегородки прочнее, что важно при монтаже на готовые стены навесных конструкций (гарнитуры и т.п.).

  • Силикатные межкомнатные панели можно использовать в помещении с любым режимом влажности.

  • Вследствие низкой шероховатости и отсутствия стыковых швов, значительная экономия на штукатурных работах.

  • Отсутствие вертикальных швов и большие габариты, а также применение тонкослойного раствора обуславливают значительную экономию раствора.

1.Номенклатура изделия

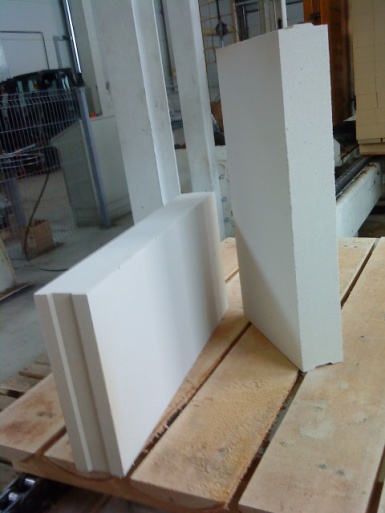

ТУ 5741-001-80356047-2011- « Силикатный блок»

Силикатные блоки изготавливаются из экологически чистых природных материалов (извести, песка и воды)способом прессования увлажненной смеси с последующим твердением под действием насыщенного пара в автоклав.

Виды блоков:

Блок силикатный полнотелый I и II категории: 498х70х249 мм

Блок силикатный пустотелый I и II категории : 498х115х249 мм

Технические характеристики:

  • Марка по прочности на сжатие: М150; 175; 200

  • Морозостойкость: F15; 25

  • Вес изделия:

    • пустотелого-20кг;

    • полнотелого-16кг.

  • Плотность:

  • пустотелых изделий-1430 кг/м³;

  • полнотелых изделий-1800 кг/м³.

  • Удельная эффективная активность естественных радионуклидов менее 24,1 Бк/кг.

  • Водопоглощение: 13-15%.

  • Теплопроводность: 0,64 (Вт/мºC)

Изделия должны изготовляться в соответствии с требованиями технологического регламента:

Внешний вид 1.По фактуре лицевой поверхности лицевые изделия изготовляют гладкими с декоративным покрытием

2. Поверхность граней изделия должна быть плоской, ребра — прямолинейными.

3.На изделии не допускаются дефекты внешнего вида

4.  Отбитости и притупленности углов и ребер, шероховатости, трещины и другие повреждения на лицевых поверхностях готовых изделий не допускаются 5. Проколы постели пустотелых изделий размером более 10 мм, а также дефекты изделий (вздутие и шелушение поверхности, увеличение объема) не допускаются 6. В изделии не допускается наличие в изломе или на поверхности песка, извести и посторонних включений размером свыше 5мм в количестве более 3 7. Количество половника в партии должно быть не более 5%

Таблица1.Характеристика изделия:

Наименование продукции

Размеры в,мм

Блок силикатный перегородочный межкомнатный (СБП 1-80)

498х80х249

Блок силикатный среднеформатный стеновой (СБП 1-180)

498х180х249

Блок силикатный перегородочный СБП 1-100(D2000, М50)

498х100х250

2. Характеристика сырья

2.1 Песок

Основным минералом природных песков является кварц. Однако чистые кварцевые пески встречаются редко. Наряду с кварцем в природных песках присутствуют полевые шпаты, минералы глин, карбонаты, слюды, оксиды железа и др.

В силикатных перегородках используем песок :

Мелкий - модуль крупности 1,5…2,0; - (для формовочной смеси)

Очень мелкий- модуль крупности 1,0…1,5. - (для ИКВ)

С целью получения оптимальной упаковки зерен при формовании пески в технологическом процессе производства могут фракционироваться с последующим смешением отдельных фракций, в отдельных случаях вводятся отсевы дробления плотных горных пород либо различные добавки. Требования к пескам для производства силикатного кирпича нормированы ОСТ 28 - 1 - 80 «Песок для производства силикатных изделий автоклавного твердения». Поэтому при использовании различных песков их смесь анализируют на соответствие этим требованиям (табл. 2).

Таблица 2 Технические требования к пескам для производства силикатного кирпича, камней и других мелкоштучных прессованных изделий

Показатель

Значение показателя

1

Содержание кварца (несвязанной SiO2), %

Не менее 50

2

Содержание зерен размером от 5 до 10 мм, %

Не более 10

3

Содержание пылевидных, илистых и глинистых частиц, размером менее 0,05 мм, %

Не более 20

4

Содержание щелочей (в пересчете на Na2O), %

Не более 7,2

5

Содержание сернистых и сернокислых соединений (в пересчете на SO3), %

Не более 2

6

Содержание слюды, %

Не более 0,5

7

Содержание органических примесей

Не темнее цвета эталона

8

Примеси древесины, камни, металл, песчаник и глина в виде комьев

Не допускаются

9

Зерновой состав песка по полным остаткам на ситах, %:

5

2,5

1,25

0,63

0,315

0,14

0-0мм

0-15мм

0-20мм

5-60мм

10-80мм

30-100мм

2.2 Известь

Известь является вторым компонентом силикатной смеси и самым дорогим. По ГОСТ 9179-77 «Известь строительная. Технические условия» воздушная строительная известь по содержанию основных оксидов СаО и MgО в активном состоянии подразделяется на:

Кальциевую - с содержанием СаО более 70% и MgO не более 5%;

Магнезиальную - с содержание CаО более 70% и MgО не более 20%;

Доломитовую - с содержанием MgO не более 40%.

По содержанию активных СаО и MgО кальциевая известь делится на три сорта:

1 сорт - с содержанием (СаО и MgО)акт более 90%;

2 сорт - с содержанием (СаО и MgО)акт 80-90%;

3 сорт - с содержанием (СаО и MgО)акт 70-80%.

На завод поставляют комовую известь. В производстве перегородок используем кальциевую известь активности 60%, быстрогасящуюся (время гашения 8 мин).

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
