Дисциплина: « Техническое обслуживание СВТ»

Лабораторная работа №1

Ежедневное техническое обслуживание свт. Профилактика воздействия на свт внешних вредных излучений.

1.Цель изучения:

- развитие практических приемов выполнения ежедневного ТО СВТ

-изучение признаков проявления воздействия внешних вредных воздействий на СВТ

- изучение измерительных приборов, выполненных на микропроцессоре, т.е. с цифровой обработкой информации

- формирование навыков работы с профессиональной измерительной аппаратурой

-формирование навыков планирования работы

- практическая демонстрация устройства выявления возможных воздействий

2.План занятия:

1. Срез знаний - понимание цели и задачи выполнения ежедневного ТО СВТ, профилактики внешних воздействий -5 мин

2. Формирование технической задачи- сканирование внешних электро-магнитных полей и выдача оборудования – 10 мин

3. Изучение Руководства Пользователя и планирование измерений интенсивности внешних электромагнитных излучений с применением сканера OSCOR.-25 мин

4. Демонстрация, с применением WEB камеры и плазменного экрана, приемов работы со сканером OSCOR-5 мин

5. Инструктаж ТБ -5 мин

6. Тестирование производственного помещения на возможное воздействие на СВТ излучений радиоволнового диапазона -30 мин

7. Резистрация информации для отчета -10 мин

8. Сбор оборудования и подведение итогов занятия -5 мин

3.Теоретическое описание задачи контроля заземления.

Ежедневное ТО СВТ в первую очередь заключается в устранении возможного нежелательного воздействия внешних вредных факторов, негативно влияющих на качество и надежность функционирования СВТ.

В перечне таких воздействий определены электро-магнитные, инфракрасные, радио и другие излучения. Эти излучения не имеют ни звука, ни вкусовых ощущений, ни световых проявлений. Конечный результат воздействия этих излучений на СВТ зависит либо от интенсивности, либо от продолжительности. Таким образом, непосредственная индикация внешних воздействий затруднена. Опытные специалисты имеют навыки определения наличия таких воздействий косвенным образом, например, по качеству излучений широкого спектра

Однако, существует тип приборов, предназначенных для сканирования излучений в широком диапазоне.

3.1. Требования к внешним условиям эксплуатации устройств СВТ

Устройства СВТ критичны к наличию внешних электро-магнитных полей, мощного радио и инфракрасного диапазона излучений, результатом воздействия которых является повышенная частота сбоев импульсных устройств.

Также важно исключить «повышенную шумность», т.е. обратное воздействие устройств СВТ на другие устройства.

Уровень допустимых полей электромагнитных излучений регламентируется рядом стандартов, например, для мониторов общепринят шведский стандарт ТСО…

3.2. Особенности применения сканера OSCAR 5000

OSCOR -5000 - это сканирующий всеспектральный коррелятор, управляемый встроенным микрокомпьютером. Он может просматривать аудиодиапазон (20Гц - 15 кГц), сканирует радиодиапазон от коротковолнового (10кГц - 3000 Мгц) до инфракрасного (850-1070 нм) диапазона, обследовать проводные линии напряжением до 250 В. Основу прибора составляет сканирующий спектральный коррелятор, управляемый микрокомпьютером. В автоматическом режиме прибор непрерывно сканирует все диапазоны сигналов. Прибор имеет графический жидкокристаллический дисплей, позволяет анализировать принимаемый сигнал по виду его спектрограммы, протоколировать на внешний магнитофон или на встроенный плоттер спектрограммы, списки подозрительных частот, группируя их по пяти уровням тревоги. Имеется возможность внесения в память изделия информации о сигналах, не представляющих интерес для анализа, и сигналах с определенным уровнем тревоги.

Прибор рассчитан для круглосуточной работы.

3.3. Описание конструкции сканера OSCOR -5000

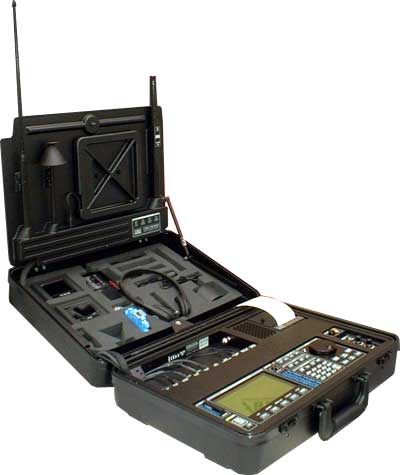

Рис 1 Внешний вид сканера OSCOR 5000

Технические характеристики

Объем ОЗУ	256 (512) кБ.
Питание	cеть 115 или 230 В, 50 Гц; 12...18 В постоянного тока, встроенная батарея.
Контролируемый диапазон радиочастот	10 кГц...3ГГц.
Погрешность установки частоты	100 Гц.
Контролируемый участок инфракрасного диапазона	850...1070 нм.
Контролируемый диапазон звуковых частот	50 Гц...15 кГц.
Габариты	473х368х159 мм.
Диапазон контролируемых частот при анализе сети переменного тока	10 кГц...5 МГц.
Дисплей	точечный (128х256) графический жидкокристаллический.
Масса	12,7 кг.
