1.3 Технічні характеристики високовольтового трансформатора

Високовольтний трансформатор мікрохвильової печі призначений для формування напруг, необхідних для живлення магнетрона. Вибір трансформатора за параметрами залежить від характеристик встановленого в конкретній печі магнетрона. Чим могутніше магнетрон, тим більшу потужність повинен розвивати живить його трансформатор. Таким чином, високовольтний трансформатор і магнетрон утворюють якусь нерозлучну пару.

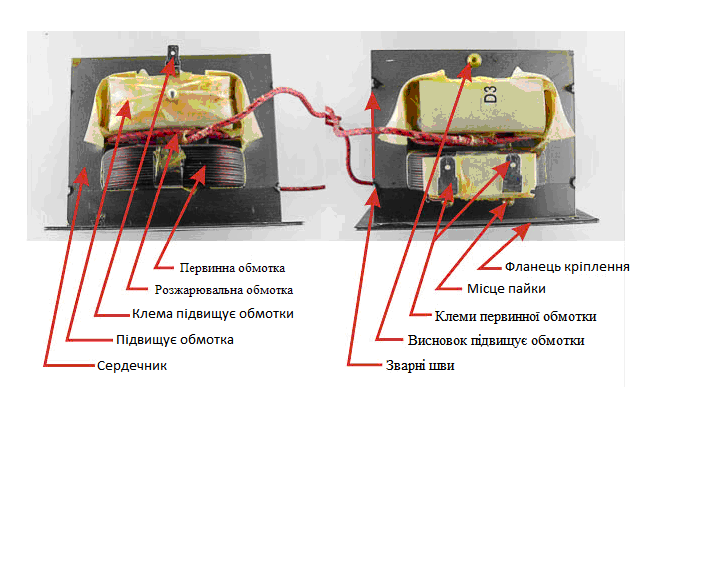

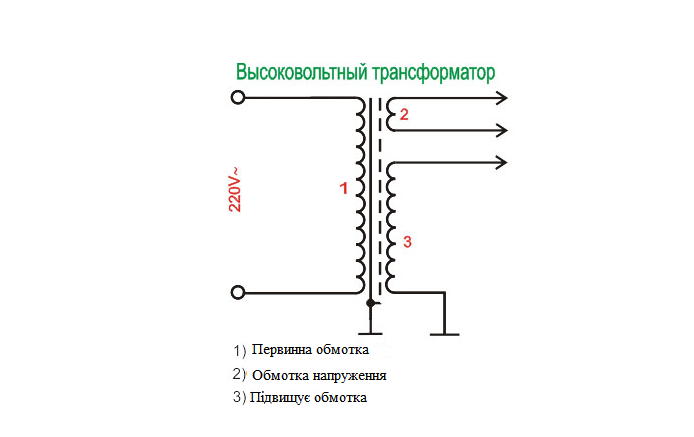

Основу трансформатора становить сердечник , що представляє собою пакет набраний з Ш - подібних пластин , виготовлених з електротехнічної сталі і скріплених між собою за допомогою зварювання ( на малюнку зварні шви) . До нижньої частини пакета приварений фланець , у вигляді прямокутника із сталевого листа , за допомогою якого трансформатор кріпиться до днища мікрохвильової печі. Трансформатор містить три обмотки: первинну ( мережеву ), і дві вторинних . До вторинних обмоткам відносяться: обмотка напруження і підвищує ( анодна ) обмотка . Мережева обмотка намотана (як правило) емальованим , алюмінієвим дротом . Кінці обмотки , виведені під клеми . Накальная обмотка являє собою 2 - 3 витки монтажного дроту і призначена для живлення нитки напруження магнетрона. Висновки обмотки , у вигляді провідників оснащені роз'ємами , для зручності приєднання до клем магнетрона. Обмотка напруження , видає напруга порядку 3,3 В. , при струмі 10А . Точні значення струму і напруги , залежать від конкретної пари , магнетрон - трансформатор. Обмотка, формує високу напругу необхідну для живлення магнетрона. З цієї обмотки знімається близько 2000 вольт при струмі 0,3 А. , точні значення так само залежать від конкретної пари магнетрон - трансформатор. Обмотка намотана емальованим дротом . Один кінець виведений під клему , другий з'єднаний з сердечником трансформатора (а через сердечник і з корпусом печі ) за допомогою пайки. Вся конструкція трансформатора , для надійної ізоляції обмоток і для усунення брязкоту при роботі , просочена спеціальним просочувальним лаком.

До основних несправностей високовольтного трансформатора , можна віднести межвитковое замикання в обмотках . Така несправність виникає в слідстві порушення ізоляції між витками обмотки (руйнування емалі проводу) . Супроводжується посиленим гулом при роботі трансформатора (навіть без навантаження) і значним підвищенням температури , як обмоток , так і сердечника. Візуально помітно потемніння емалі обмоточного проводу та просочувального матеріалу. При тривалій роботі відчувається їдкий запах.

Так як всі обмотки трансформатора виконані досить товстим дротом, то обрив обмоток виникає дуже рідко (якщо тільки в результаті зовнішнього механічного впливу) . Найчастіше , в результаті неякісної пайки , виникає втрата контакту між одним з кінців обмотки і клемою (на малюнку місце пайки ) . Клеми трансформатора виконані з мідного сплаву , який добре паяется , а ось обмотка намотана алюмінієвим дротом , і спаяти алюміній і мідь , без спеціального флюсу , практично не можливо. Наявність контакту можна перевірити омметром . Накальная обмотка повинна звониться практично накоротко , мережева має опір в районі четвертого , а підвищує приблизно 150 - двохсотий . Опір обмоток залежить від параметрів конкретного трансформатора.
