2.10 Технологические линии проектирования
Технологической линией проектирования (ТЛП) является организационно-техническая система, которая объединяет комплекс специализированных структурных подразделений проектной организации, обеспечивающий оперативную и высокоэффективную разработку проектно-сметной документации поточным методом в условиях нормированной технологии.
Технологические линии проектирования появились в результате обобщения опыта автоматизации проектных работ. Опыт показал, что для повышения эффективности проектирования необходимы коренные изменения организации проектных работ. Такие изменения нашли отражение в следующих особенностях организации проектирования.
Проектные работы выполняются поточным методом, с линейной последовательностью отдельных видов работ, без возращения к ранее выполненным частям проекта.
Проектная документация выполняется с объектной привязкой к определенным типам зданий с разрешенными вопросами согласования между отдельными частями проекта.
Все части проекта, элементы зданий получают кодированное (цифровое) описание, с последующей внутримашинной передачей информации на всех этапах разработки проектно-сметной документации.
Выполнение проектных работ осуществляется с жесткой последовательностью всех процедур в условиях нормированной технологии, с нормированными затратами всех ресурсов.
Технологическим нормированием проектных работ занимается специальный отдел в структуре проектных организаций с ТЛП.
Первые ТЛП были созданы в Киеве в 1970 г. – это ТЛП крупнопанельного домостроения (ТЛП КПД) и ТЛП КОРТ.
Функциональная структура ТЛП представлена на рис.2.7.
Проектно-сметная документация на ТЛП оформляется на машинных и бумажных носителях.
К настоящему времени разработаны и функционируют, кроме ТЛП, КПД и КОРТ – технологические линии проектирования [15]:
ТЛП жилища – для разработки типовых зданий и блок-секций, для разработки индивидуальных проектов;
АТЛП МНИИТЭП – для проектирования крупнопанельных жилых домов, общественных зданий;
ТЛП промзданий – для проектирования промышленных зданий, их инженерных сетей, организации строительства и смет.
Эксплуатация ТЛП показала высокую эффективность их применения в строительстве, что подтверждается следующими показателями:
– снижение общей себестоимости проектирования на 3-8 %;
– снижение заводской себестоимости изготовления элементов на 3-8 %;
– сокращение числа марок элементов с 350-500 до 18-120;
– снижение общих трудозатрат на 8-12 %;
– снижение заводских трудозатрат на 15-35 %.

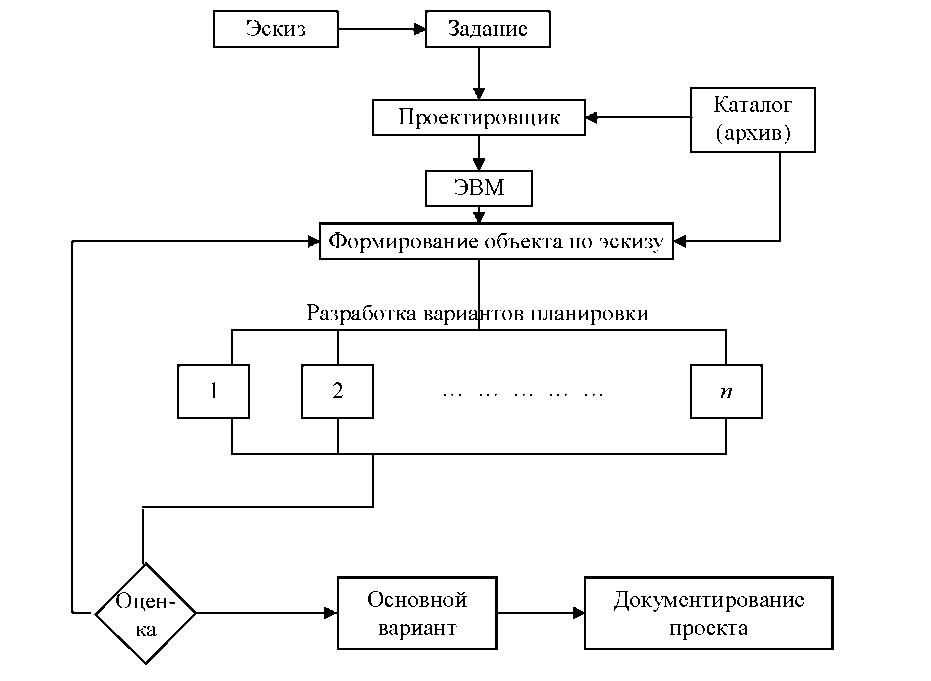

Рис.2.7. Функциональная структура ТЛП КПД
3. Архитектурно - строительные программы.
3.1 ArchiCad
ArchiCAD базируется на концепции «виртуального здания», впервые разработанной компанией Graphisoft еще в 1984 году. Из года в год, от версии к версии, все мощнее и удобнее становится пакет, совершенствуются инструментальные средства и методы работы с ними, но его основополагающая идея остается неизменной.
В соответствии с концепцией «виртуального здания» архитектору предоставляется полный набор ориентированных на архитектурно-строительное проектирование специализированных инструментов, при помощи которых создается «виртуальное здание» – объемная модель, соответствующая реальному зданию, но существующая только в памяти компьютера. Из этой виртуальной модели извлекается разнообразная информация:
чертежи (поэтажные планы, разрезы и фасады, узлы и детали и т. п.);
результаты расчета количественных показателей (ведомости, спецификации, экспликации и т. п.);
презентационные материалы (фото, реалистические изображения, анимационные фильмы, сцены виртуальной реальности);
файлы различных форматов для обмена данными со смежниками, заказчиками, консультантами и другими участниками процесса проектирования, пользующимися другими программами (AutoCAD, Microstation, 3D Studio и др.).
«Виртуальное здание» позволяет работать не с отдельными, никак не связанными между собой чертежами, а с моделью реального здания, где все элементы тесно взаимодействуют друг с другом, благодаря чему все изменения, вносимые в проект, автоматически отображаются и в документации.
Такой подход позволяет уже на ранних этапах проектирования обнаружить и устранить большинство проблем, которые обязательно проявились бы на более поздних этапах проектирования или, что еще хуже, на строительной площадке.
Кроме того, концепция «Виртуального здания» гарантирует, что все чертежи точно соответствуют друг другу, поскольку представляют собой разные способы отображения одной и той же модели, а не отдельные, не связанные друг с другом изображения.
