Маэстро-к

Этот раздел пакета предназначен для конструкторов и состоит из следующих самостоятельных подразделов:

– перекрытия;

– перемычки;

– ленточные фундаменты;

– свайные фундаменты;

– сечения фундаментов.

Пакет содержит базы сборных железобетонных плит, перемычек, плит фундаментов, блоков стен подвалов, свай. Заготовкой чертежа для работы с любым из конструкторских модулей может служить план соответствующего этажа, выполненный средствами МАЭСТРО или Autodesk Architectural Desktop.

Перекрытия

Модуль «Перекрытия» позволяет строить схемы расположения элементов перекрытий в полном объеме. Раскладка плит осуществляется по участкам. Приоритетными признаками являются:

– минимальная ширина монолитных участков;

– минимальное количество типоразмеров плит;

– максимальное количество плит большой ширины.

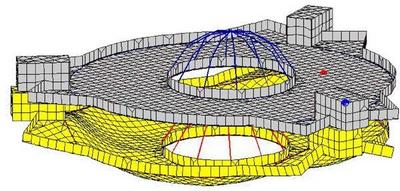

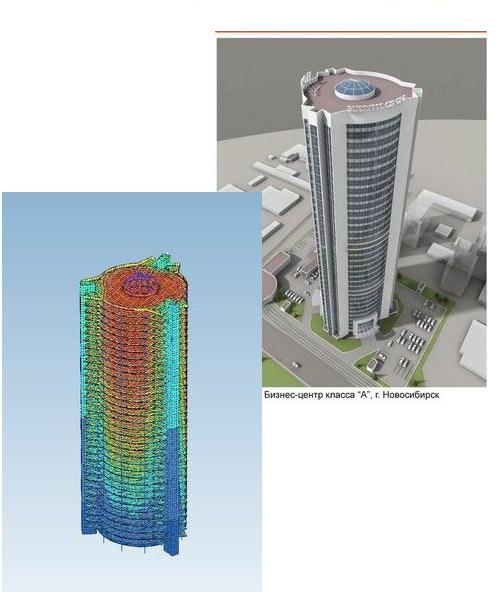

При раскладке можно также задавать величину задвижки плит на поперечные стены, а при выборе вариантов, кроме того, и местоположение монолитного участка. Предусмотрено получение спецификаций по листу, по части листа, получение сводных спецификаций по нескольким чертежам и по всему объекту. Раскладка плит корректируется в процессе работы, предусмотрен также режим ручной раскладки, а в конце работы — возможность перенумерации марок всех плит на планах перекрытия. Несмотря на то, что пакет МАЭСТРО — графический, программа позволяет выполнять расчет в соответствии со СНиП 2.03.01-84, конструировать и отрисовывать сечения монолитных участков, после чего автоматически формируются спецификации монолитных участков, арматурных изделий к ним и ведомость расхода стали. Если же проектировщику требуется более сложный и подробный расчет, его можно выполнить в том же вычислительном комплексе SCAD, а результаты расчета использовать для создания чертежей.

Перемычки

Модуль «Перемычки» позволяет раскладывать перемычки, используя автоматически получаемую из чертежа информацию о проеме, толщине стены, уровне низа перемычек. Нужно только указать, есть ли опирание перекрытия в этом месте, а если есть, то одностороннее оно или двустороннее. При раскладке перемычек производится их автоматическая нумерация; если же происходит какая-то корректировка чертежа, то программа позволяет сделать перенумерацию марок во всех чертежах объекта (кстати, нумерация будет сквозной по всему объекту). После завершения раскладки перемычек и сохранения информации, проектировщик получает ведомость перемычек и спецификацию брусков.

Следует отметить, что в качестве перемычек программа может использовать не только сборные железобетонные бруски и прогоны, но и металлопрокат. Кроме того, при желании, в базу перемычек можно внести и монолитные железобетонные сечения, которые также будут приняты во внимание и внесены в спецификацию.

Ленточные фундаменты

Модуль «Ленточные фундаменты» позволяет разбивать здание на участки, задавать информацию об участках раскладки и получать (используя расчет по СНиП 2.02.01-83) ширину фундаментных плит на каждом из участков. После этого предоставляется возможность отрисовать контуры участков, произвести проверку их корректности и выполнить подчистку соединений. Когда контуры готовы, программа автоматически раскладывает фундаментные плиты. Раскладка может выполняться по всему чертежу или по отдельным его участкам. В случае необходимости, например на криволинейных участках, раскладка может быть выполнена вручную.

Свайные фундаменты

Первая часть этого модуля дает возможность выполнять рабочие чертежи свайных полей с применением свай любого типа для зданий и сооружений всевозможного назначения и конфигурации. Проектировщик в автоматическом режиме может выполнить расстановку свай для одно-, двух- и трехрядного полей и свайных кустов, а в ручном режиме — для любого свайного поля.

Вторая часть модуля «Свайные фундаменты» предназначена для отрисовки контуров ростверков (с расчетом или без), отрисовки сечений ростверков, отрисовки каркасов ростверков и деталей сопряжения ростверка со сваей и стыка каркасов. Таким образом, модуль позволяет получить полностью оформленный чертеж плана ростверков со всеми таблицами и чертежи арматурных изделий со спецификациями.

Сечения фундаментов

Модуль предназначен для конструирования, отрисовки и ведения базы сечений ленточных, свайных и других типов фундаментов, а также для расчета объемов стен подвалов.

Исходной информацией для формирования сечения служат три плана: фундаментов, подвала и перекрытий над подвалом.
