4.2.15 КоКон

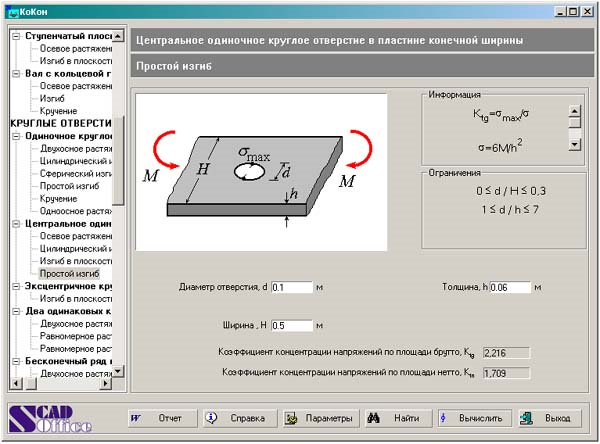

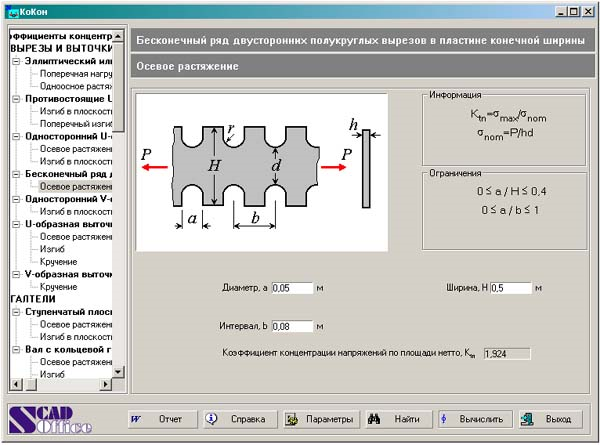

КоКон программа представляет собой электронный справочник для определения коэффициентов концентрации напряжений.

Рассмотрены следующие источники концентрации напряжений:

  • В ырезы и выточки.

  • Галтели.

  • Круглые отверстия.

  • Некруглые отверстия.

Кроме того, в программе предусмотрена возможность вычисления коэффициентов интенсивности напряжений для различных случаев напряженно-деформированного состояния при наличии трещин.

О кно программы КоКон во всех режимах имеет одинаковый набор элементов управления, к которым относятся:

  • дерево задач, которое служит для выбора вида расчета;

  • окна ввода, в которых задаются исходные данные;

  • поля отображения результатов расчета, в которые выводятся значения коэффициентов концентрации напряжения;

  • функциональные кнопки для активизации расчета и вызова различных операций управления.

4.2.16 Куст

Куст – программа-справочник предназначена для решения определенного класса задач механики, для которых в литературе приведены аналитические или достаточно точные приближенные решения. Несмотря на то, что большинство этих задач может быть решено с помощью программы SCAD, использование программы КУСТ позволяет получить решение без построения расчетных схем. Кроме того, часть результатов может быть использована для задания данных при построении конечно-элементных моделей (например, коэффициенты расчетной длины, оценки собственных частот и т.п.).

Все решаемые программой задачи объединены в следующие группы:

  • устойчивость равновесия;

  • частоты собственных колебаний;

  • другие задачи о колебаниях;

  • статические расчеты;

  • вспомогательные вычисления.

    1. Мономах

МОНОМАХ – программный комплекс для автоматизированного проектирования железобетонных конструкций многоэтажных каркасных зданий с выдачей эскизов рабочих чертежей. Широкое использование в современном строительстве монолитно-каркасной технологии определило класс задач, решаемых с помощью программ комплекса МОНОМАХ®. За последние годы ПК МОНОМАХ® был оценен проектировщиками как незаменимый инструмент расчета конструкций жилых и общественных многоэтажных зданий из монолитного железобетона. Программный комплекс МОНОМАХ® предназначен для расчета и проектирования конструкций зданий из монолитного железобетона, а также зданий с кирпичными стенами. В процессе работы комплекса производится расчет здания и его отдельных частей с формированием рабочих чертежей и схем армирования конструктивных элементов. ПК МОНОМАХ состоит из отдельных программ – КОМПОНОВКА, БАЛКА, КОЛОННА, ФУНДАМЕНТ, ПОДПОРНАЯ СТЕНА, ПЛИТА, РАЗРЕЗ (СТЕНА), КИРПИЧ. Эти программы связаны информационно, кроме того, каждая из них может работать в автономном режиме.

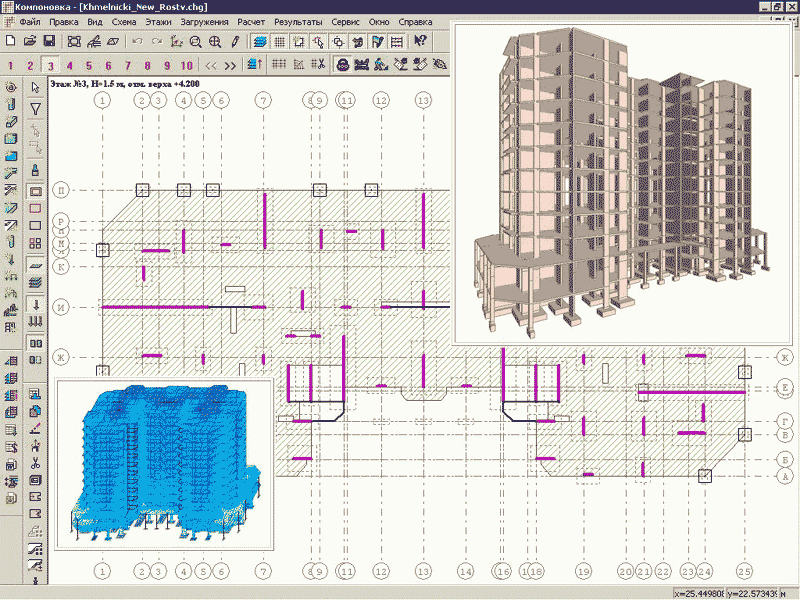

Компоновка. Модель здания формируется из колонн, балок, стен, перегородок, плит перекрытия и фундаментных плит на произвольной сети плана. Расстановка конструктивных элементов выполняется по узлам сети с помощью мыши или заданием координат в режиме диалога. Перемещение и поворот начала координат, копи-рование, перенос, удаление одного или группы элемен-тов, модификация число-вых значений, копирование этажей – эти и другие сервисные возможности сокращают время создания модели и позволяют выпол-нить вариантное проекти-рование. Вертикальные на-грузки на плиты перекры-тия задаются в виде распределенных по всей плоскости или по участку, а также в виде сосредоточенных сил. Собственный вес конструктивных элементов учитывается автоматически. Для учета горизонтальных нагрузок (ветровых и сейсмических) задается направление воздействия и информация о районе строительства.

Балка. Проектируется монолитная железобетонная многопролетная балка с переменной высотой сечения по пролетам. Сечение балки прямоугольное, учитывается наличие полки. Формирование схемы выполняется в режиме импорта и в автономном режиме. Выполняется расчет балки по первому и второму предельным состояниям (расчет по раскрытию трещин). Выполняется построение огибающих эпюр перемещений, усилий. Определяется необходимая площадь сечения арматуры. Выполняется построение эпюры материалов. Балка конструируется сварными каркасами или вязаной арматурой. Выполняется чертеж.

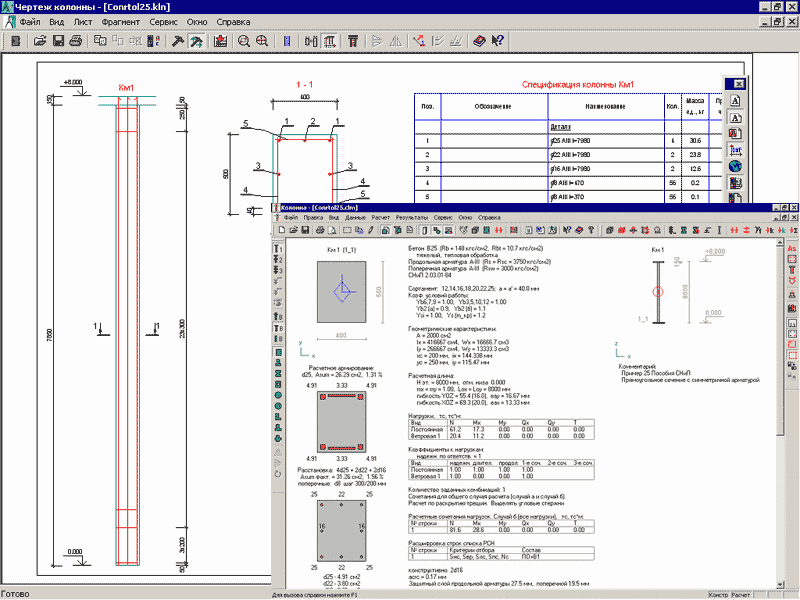

Колонна. Проектируется монолитная железобетонная колонна различных форм сечений: прямоугольного, таврового, крестового, уголкового, кольцевого и других. Формирование схемы выполняется в режиме импорта и в автономном режиме. Выполняется расчет колонны по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, производится конструирование. Выполняется чертеж.

Фундамент. Проектируется монолитный железобетонный фундамент под колонны для заданных инженерно-геологических условий строительства. Формирование схемы выполняется в режиме импорта и в автономном режиме. Выполняется расчет основания и фундамента. Определяется необхо-димая площадь сечения арматуры, производится конструирование. Выпол-няется чертеж.

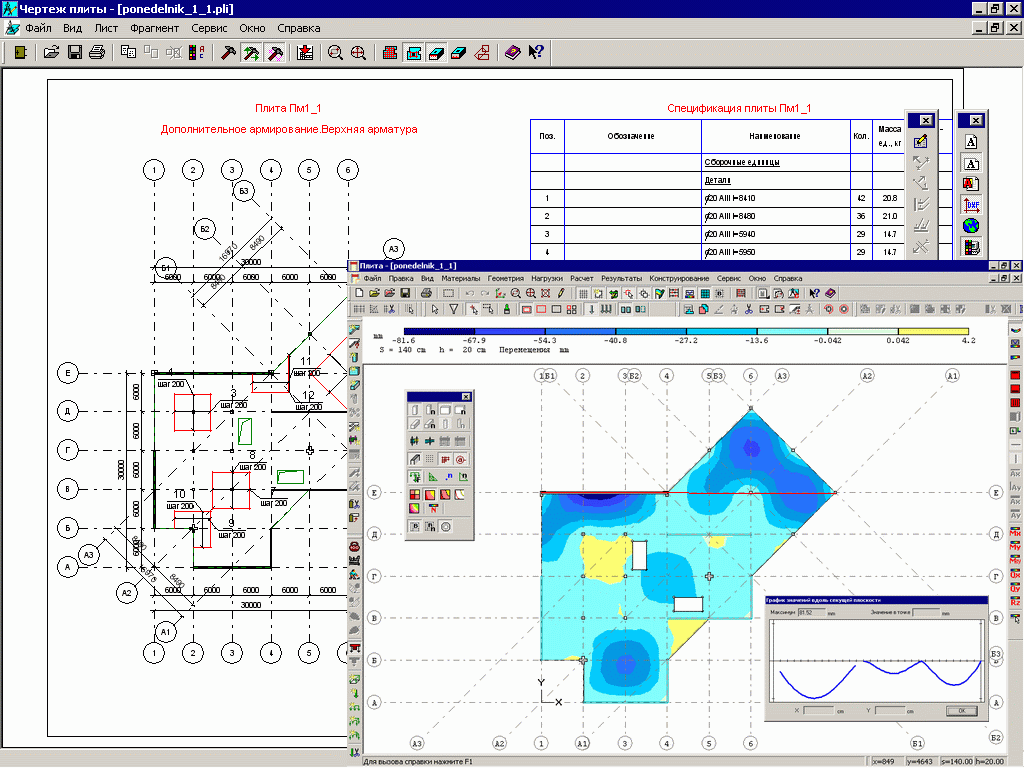

Плита. Проектируется монолитная железобетонная плита перекрытия, а также фундаментная плита на естественном основании или на свайном поле. Выполняется расчет плиты по первому и второму предельным состояниям. Определяется необходимая площадь сечения арматуры, выполняется построение полей расчетного армирования. Плита конструируется сетками и стержнями. Выполняется чертеж.

Разрез. Проектируется монолитная железобетонная стена произвольного контура совместно с примыкающими рамными конструкциями. Выполняется расчет стены по первому и второму предельным состояниям (расчет по раскрытию трещин). Определяется необходимая площадь сечения арматуры, выполняется построение полей расчетного армирования. Стена конструируется сетками и стержнями.

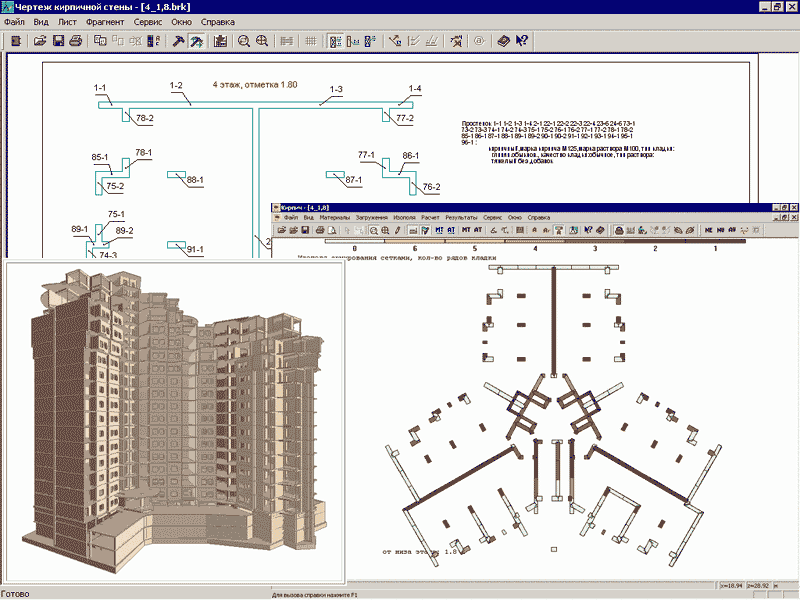

Кирпич. Выполняется расчет общей схемы здания с учетом совместной работы кирпичных стен и железобетонных включений. Учитывается внецентренное опирание перекрытий на кирпичные стены. Для заданных уровней кирпичных стен выполняется расчет отдельных участков, и в случае необходимости армирования, определяется количество рядов кладки, через которые устанавливаются сетки и формируются соответствующие чертежи.

Грунт. Формируется пространственная модель грунтового основания по заданным инженерно-геологи-ческим условиям площадки строительства. Для описания площадки строительства задается база характеристик слоев грунта, (ИГЭ), указывается расположение и отметки устья скважин, слои грунта составляющие ту или иную скважину. Для произвольных штампов нагрузок от проектиру-емых или существующих зданий определяется поле осадок; по нескольким методикам выполня-ется расчет и определение жесткости грунтового основания (коэффициентов постели).
