4.2.10 Кросс
Кросс – программа предназначена для определения коэффициентов постели для расчета фундаментных конструкций на упругом винклеровском основании на основе моделирования работы многослойного грунтового массива. Геологическая структура грунтового массива предполагается произвольной и восстанавливается по данным инженерно-геологических изысканий.
В основу расчета положен предложенный в НИИОСП (В.Г.Федоровским) метод расчета осадок, основанный на послойном суммировании с учетом структурной прочности грунта.
Рассматривается площадка строительства, на которой расположено проектируемое сооружение и другие объекты (существующие здания, котлованы), влияющие на него в том смысле, что нагрузки на грунт, передаваемые этими объектами, могут привести к осадкам проектируемого фундамента. Кроме того, считается, что известны результаты геологических изысканий, которые представлены в виде информации о характеристиках грунта в пробуренных скважинах.
Графические интерактивные средства обеспечивают формирование произвольных конфигураций зданий на площадке строительства.
Информация о расположении пробуренных скважин и характеристиках грунта позволяет построить на экране разрез грунтового массива. Результатом работы программы являются значения коэффициентов постели в любой точке основания проектируемого сооружения.

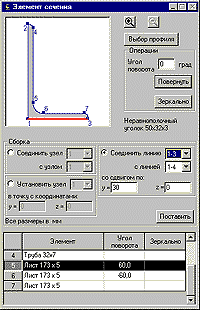

4.2.11 Конструктор сечений
Конструктор сечений – предназначен для формирования произвольных составных сечений из стальных прокатных профилей и листов, а также расчета их геометрических характеристик, необходимых для выполнения расчета конструкций. Для сконструированного сечения определяются:
площадь поперечного сечения А;
значения моментов инерции Iy и Iz относительно центральных осей, параллельных координатным осям сечения правой декартовой системы координат Y и Z;
радиусы инерции iy и iz относительно тех же осей;
момент инерции при свободном кручении It;
координаты центра тяжести;
значение угла наклона главных центральных осей инерции (угол α между осями U и Y);
максимальный Iu и минимальный Iv моменты инерции;
м
аксимальный iu и минимальный iv радиусы инерции;
максимальный Wu+ и минимальный Wu- моменты сопротивления относительно оси U;
максимальный Wv+ и минимальный Wv- моменты сопротивления относительно оси V;
ядровое расстояние от оси U, отсчиты-ваемое вдоль положительного (аu+) и отрица-тельного (аu-) направления оси V;
ядровое расстояние от оси V, отсчитываемое вдоль положительного (av+) и отрицательного (av-) направления оси U;
периметры сечения: полный - P, внешний - Pe и внутренний - Pi;
условные площади среза (Av,y, Av,z).
Вычисления выполняются по обычным правилам сопротивления материалов, при этом момент инерции при свободном кручении приближенно определен как сумма моментов инерции свободного кручения профилей, составляющих сечение.
