4.1.3.3. Пп Железобетонные конструкции
1) Характеристики бетона. Приведены справочные данные по нор-мативным и расчетным сопротивлениям бетона для предельных состояний первой и второй группы.
2) Сортамент арматуры. Приведены справочные данные о расчет-ной площади и теоретической массе погонного метра арматуры в зависимости от количества и диаметра стержней. Программа снабжена различными интеллектуальными функциями: определением соответствия количества и диаметров стержней для заданной площади и др.
3) Расчет сечений железобетонных элементов. Программа предназ-начена для подбора арматуры в сечениях железобетонных элементов по первому и второму предельному состоянию в соответствии с различными нормативными документами: СНиП 2.03.01-84*, СНиП 52-01-2003, Eurocode 2,ДСТУ 3760-98, ТСН-100. Типы рассчитываемых сечений включают: прямоугольное, тавровое, двутавровое, уголковое, крестовое, круглое, кольцевое, коробчатое. Реализован расчет на все виды напряженного состояния: центральное сжатие, изгиб, плоское внецентренное сжатие-растяжение, косой изгиб, а также самый общий случай для набора усилий N, Мх, Му, Мкр, Qх, Qу.

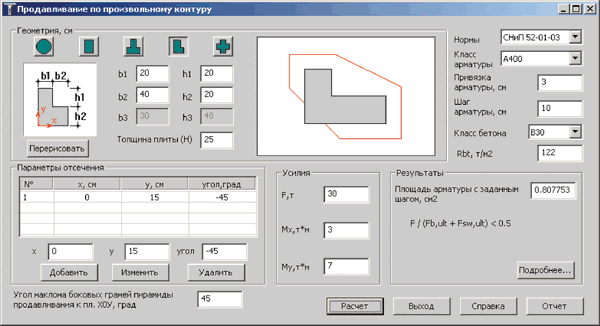

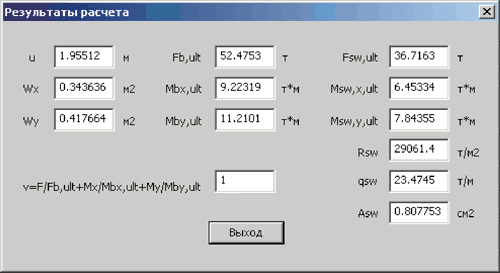

4) Расчет железобетонных плит на продавливание. Программа предназначена для расчета железобетонных плит на продавливание в соответствии со СНиП 2.03.01-84*.
В соответствующих случаях выдается сообщение о необходимости увеличения толщины плиты, класса бетона или устройства капителей.
5) Расчет арматуры в железобетонной плите. Программа предназначена для подбора арматуры в пластинчатых железобетонных конструкциях с напряженным состоянием изгибаемых элементов по первому и второму предельному состоянию в соответствии с различными нормативными документами: СНиП 2.03.01-84*, СНиП 52-01-2003, Еurocode 2, ДСТУ 3760-98, ТСН-100.Для заданной толщины плиты, класса бетона и набора усилий Мх, Му, Мху, определяется площадь верхней и нижней арматуры для ортогональных направлений х и у.
6) Расчет арматуры в железобетонной балке-стене. Программа предназначена для подбора арматуры в пластинчатых железобетонных конструкциях с напряженным состоянием балки-cтенки по первому и второму предельному состоянию в соответствии с различными нормативными документами: СНиП 2.03.01-84*, СНиП 52-01-2003, Eurocode 2, ДСТУ 3760-98, ТСН-100. Для заданной толщины балки-стенки, класса бетона, набора усилий Nx, Ny, Nxy, определяется площадь арматуры по направлениям X и У.
7) Расчет арматуры в железобетонной оболочке. Программа предназначена для подбора арматуры в пластинчатых железобетонных конструкциях с напряженным состоянием оболочки по первому и второму предельному состоянию в соответствии с различными нормативными документами: СНиП 2.03.01-84*, СНиП 52-01-2003, Eurocode2, ДСТУ 3760-98, ТСН-ЮО. Для заданной толщины оболочки, класса бетона и набора усилий Nx, Ny, Nxy, Mx, My, Мху, определяется площадь арматуры для ортогональных направлений X и У.

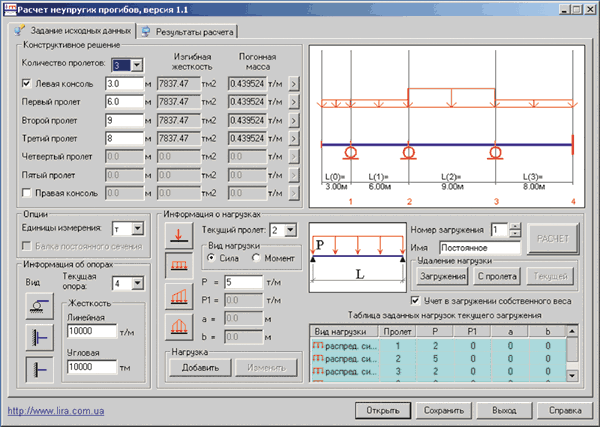

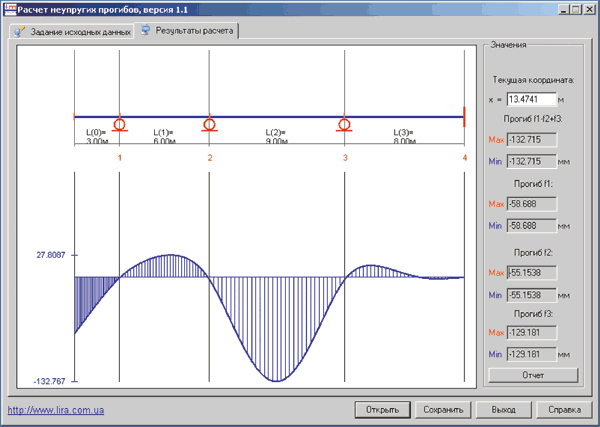

8) Расчет неупругих прогибов. Программа предназначена для определения неупругих прогибов многопролетной неразрезной балки (до пяти пролетов с двумя консолями) под произвольные, длительно действующие и кратковременные нагрузки. Реализованы: СНиП 2.03.01-84*, СНиП 52-01-2003, Еurосоdе 2, ДСТУ 3760-98, ТСН-100.

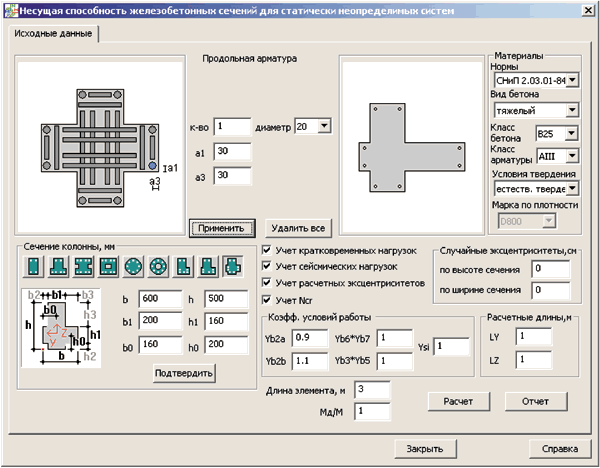

9)Графическое представление несущей способности железобетонных сечений. Для заданного произвольного железобетонного сечения с произвольно расположенными арматурными стержнями различного диаметра строится поверхность (неправильный эллипсоид) предельных усилий.
Каждая точка поверхности такого эллипсоида соответствует одному из множества наборов N, Мх, Му, обусловливающих предельное состояние сечения. Пользователь может задать точку к с конкретными координатами Nк, Мхк, Мук и получить сечения (неправильные эллипсы), проходящие через эту точку и параллельные плоскостям системы координат N, Мх, Му с указанием точки к.
10) Определение главных и эквивалентных напряжений в железобетонных конструкциях. Программа реализует вычисление главных и эквивалентных напряжений по различным теориям прочности для бетона.
