4.1.3. Пакет Прикладных Программ пк Лира

4.1.3.1 Пп Геометрические характеристики сечений

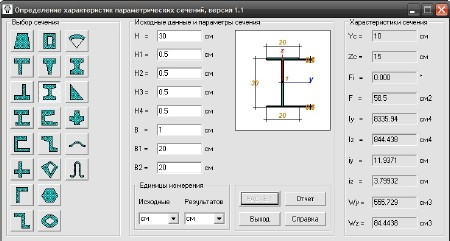

1)Геометрические характеристики параметрических сечений.

Программа позволяет рассчитать геометрические характеристики сечения из имеющихся в наличии типов наиболее распространенных сечений, описав его минимальным количеством параметров.

2) Сечения пролетных строений стальных мостов. Программа позволяет создать произвольное сечение пролетного строения с расширенным набором подкрепляющих элементов и определить его базовые геометрические характеристики.

3) Тонкостенные сечения. Программа позволяет рассчитать геометрические характеристики тонкостенного сечения для наиболее распространенных типов. Кроме обычных геометрических характеристик определяются характерные для тонкостенного сечения характеристики: центр изгиба, центр кручения, сдвиговые площади, секториальный момент инерции, эпюры секториальных координат.

4.1.3.2 Прикладная Программа (пп) Статика. Динамика. Устойчивость

1) Статический расчет неразрезных балок. Программа предназначена для статического расчета многопролетной неразрезной балки (до пяти пролетов с двумя консолями). Сечения пролетов могут быть разными, имеется возможность учета податливости опор, нагрузка в трех загружениях задается произвольная. Результатом расчета являются эпюры перемещений, углов поворота, изгибающих моментов и перерезывающих сил.

2) Линии влияния в неразрезных балках. Программа предназначена для построения линий влияния перемещений, углов поворота, изгибающих моментов и перерезывающих сил от подвижных нагрузок в многопролетной неразрезной балке (до пяти пролетов с двумя консолями). Сечения пролетов могут быть разными, имеется возможность учета податливости опор. Кроме стандартных нагрузок А8 и АИ может задаваться пользовательская подвижная нагрузка.

3) Расчет ферм. Программа предназначена для определения перемещений узлов и усилий в элементах наиболее часто встречающихся в практике плоских ферм различного очертания.

4)Расчет параметрических плоских рам. Программа предназначена для статического расчета наиболее часто встречающихся в практике плоских рам различного очертания. Результат расчета – эпюры перемещений, изгибающих моментов, нормальных и перерезывающих сил.

5) Расчет плоских рам. Программа предназначена для статического расчета плоских рам и ферм произвольного очертания под произвольную силовую и деформационную нагрузку. Результатом расчета являются эпюры перемещений, изгибающих моментов, нормальных и перерезывающих сил.

6) Расчет прямоугольной плиты на упругом сновании. Программа предназначена для статического расчета прямоугольных плит на упругом основании. Нагрузки задаются равномерно распределенными как по всей площади плиты, так и по заданному произвольному штампу, а также в виде линейных и сосредоточенных сил. Результатом расчета являются изополя усилий и перемещений, а также напряжений в основании с выдачей их численных значений в отчет в указанных пользователем точках.

7) Расчет прямоугольной плиты. Программа предназначена для статического расчета прямоугольных плит покрытий и перекрытий с произвольно расположенным прямоугольным отверстием. Опорные закрепления задаются на произвольных участках контура. Нагрузки задаются равномерно распределенными как по всей площади плиты, так и по заданному произвольному штампу, а также в виде линейных и сосредоточенных сил. Результатом расчета являются изополя усилий и перемещений с выдачей их численных значений в отчет в указанных пользователем точках.

8) Расчет балки - стенки. Программа предназначена для статическо-го расчета балок-стенок с произвольно расположенным прямоугольным отверстием. Опорные закрепления задаются на произвольных участках нижнего края. Нагрузки задаются неравномерно распределенными или сосредоточенными по верхнему краю. Результатом расчета являются изополя напряжений и перемещений с выдачей их численных значений в отчет в указанных пользователем точках.

9) Расчет оболочки на прямоугольном плане. Программа предназ-начена для статического расчета выпуклых параболических, цилиндрических и сферических оболочек на прямоугольном плане. Оболочка может опираться на контурный элемент. Нагрузки задаются равномерно распределенными как по всей площади оболочки, так и по заданному произвольному штампу, а так же в виде линейных и сосредоточенных сил. Результатом расчета являются изополя (в оболочке) и эпюры (в опорном контуре) усилий и перемещений с выдачей их численных значений в отчет в указанных пользователем точках.
