3.7 Allplan

Allplan Архитектура поддерживает как обычную 2D-технологию создания рабочей документации на основе отрезков, дуг, окружностей, размеров, текста и др. каркасных объектов, так и 3D-моделирование на основе специальных 3D-элементов (стены, перекрытия, оконные и дверные проемы, лестницы, колонны, кровля и.т.д.). Такая технология подразумевает создание 3D-модели на первом этапе. На втором этапе на основе модели компонуется рабочая документация. Такой подход обеспечивает все преимущества 3D-модели здания, но сохраняет и функции создания рабочей документации.

Общая 3D модель разнесена по слоям. Допустим, первая группа слоев содержит геометрию 1-го этажа, вторая – геометрию второго и.т.д. Все слои и группы слоев именуются, поэтому руководителю работ или системному администратору очень легко найти нужную информацию (в отличие от AutoCAD ). Такая продуманная структура слоев обладает большой ценностью, используется многократно для ускорения проектирования однотипных объектов. За каждым слоем закреплен владелец слоя и сотрудники, имеющие право доступа.

Внутри одного слоя можно управлять отображением через слои атрибутов. Это напоминает слои AutoCAD, но с гораздо большими возможностями. Доступ к слоям атрибутов также может производиться через группы пользователей. Допустим, архитектор создал геометрию здания, а электрику надо обеспечить кабельную разводку в здания. Allplan позволяет предоставить доступ для группы электриков к архитектурным слоям только по чтению, а к слоям, где будет спроектирована проводка – по чтению и записи.

Всё проектирование стен, как правило, производится на плане (см. рис.). Высота стен определяется уровнем нижней и верхней плоскости, который задается для каждого слоя.

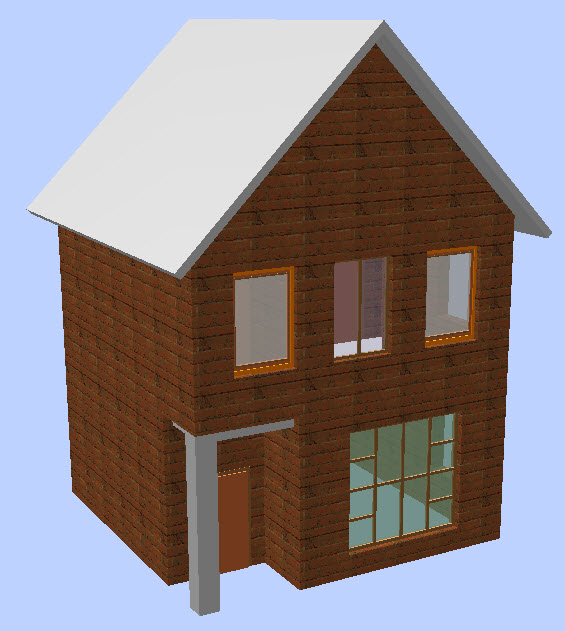

Анализ 3D-модели с учетом присвоенных текстур происходит в отдельном окне анимации.

Ассоциативные виды и разрезы.

Ассоциативные виды и разрезы позволяют работать с различными проекциями здания в основном окне Allplan.

Все виды обладают ассоциативностью. Например, удаление какого-либо объекта на одном из видов означает удаление на всех. Функция достаточно гибкая. Можно выбрать только часть объектов, которые должны остаться на виде. Есть диалоговое окно настройки изображения на виде и разрезе.

3.7.1 Макросы. Макросами в Allplan называются интеллектуальные символы, вариант изображения которых зависит от заданного масштаба и режима отображения. Макрос может представлять собой 2D- или 3D-объект. Это уникальная, оригинальная технология компании Nemetschek. C ее помощью создано представление окон, дверей и многих других объектов. Например, макросы окна для масштаба 1:100 и масштаба 1:50 имеют совершенно разный вид ( см. рис.). Все макросы хранятся в библиотеке, состоящей из отдельных папок. Пользователь располагает средствами для создания собственных макросов и сохранения их в библиотеке.

3.7.2 Интерфейс с другими системами. Allplan поддерживает двухсторонний гибкий интерфейс с AutoCAD. Для обмена 3D-моделями с другими CAD системами архитектурного профиля (ArchiCAD, Revit и др.) присутствует двухсторонний интерфейс IFC для импорта-экспорта геометрии со всей описательной информацией.

Очень удобной новинкой стал экспорт 3D-модели в формат PDF. При открытии такого файла PDF в обычном Acrobat Reader пользователь видит 3D модель, а также способен управлять ее положением. Дополнительными преимуществами обладает Acrobat Professional. C его помощью можно создавать динамические разрезы модели и производить замеры. Также в формат PDF выводятся чертежи.

Очень хороший интерфейс создан для передачи модели в препроцессор SCAD, программу Форум. Форум далее производит разбиение модели на элементы и затем в SCAD выполняется расчет. Результаты расчета арматуры считываются в Allplan для раскладки арматуры на основе изополей.

Особый смысл имеет прямой двухсторонний интерфейс с программой Cinema 4D (разработчик Maxon). 3D-модель экспортируется из Allplan в Cinema 4D для качественного фотореалистичного рендеринга и создания различных спецэффектов. Из Cinema 4D в Allplan экспортируются объекты сложной формы.

С другими специалистами, применяющими Allplan, обмен поддерживается через передачу всего проекта или одного слоя (формат NDW).

Allplan поддерживает также импорт-экспорт практически всех растровых форматов.

3.7.3 Конструирование железобетонных (ж/б) изделий в Allplan Железобетон. Модуль армирования ж/б элементов конструкции включает самые разнообразные приемы. Во-первых армировать можно с опорой на 3D-модель или с помощью 2D-технологии. Далее, говоря о 3D-модели, то ранее конструктору было необходимо создавать для армирования промежуточную опалубочную модель на основе архитектурной модели и дополнительные виды опалубочной модели. Потом в 2008-2009 версии было реализовано армирование сразу по архитектурной модели с применением ассоциативных видов. И тот и другой способ существуют независимо и имеют свои плюсы и минусы. Преимуществом опалубочного способа является независимость архитектурного слоя и слоя с опалубкой. Конструктор и архитектор не мешают друг другу. Во втором случае связь более тесная и конструктор видит все изменения, внесенные архитектором, и приводит в соответствие конструкцию. Очень удобно фильтровать нижнюю и верхнюю арматуру с помощью уникальной техники Allplan - слои атрибутов.

Рассмотрим основные функции, обеспечивающие режим конструирования.

3.7.3.1_Армирование областей. Для выполнения операции конструк-тору достаточно указать границы плоского контура (или автоматически его определить), толщину защитного слоя и параметры арматуры.

В ходе операции пользователь контролирует процент арматуры или автоматически вычисляет шаг для заданного процента армирования.

В любой момент можно изменить параметры арматуры и геометрию раскладки с помощью функций редактирования.

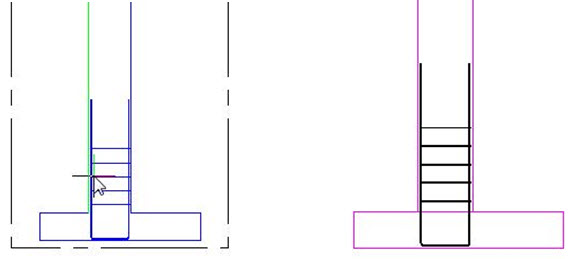

3.7.3.2.Армирование шаблонами FF. Компания Nemetschek предусмотрела автоматизацию процесса армирования за счет использования стандартных комбинаций стержней для конкретных конструктивных э лементов (стык колонны и подколонника, сама колонна, армирование области проема в стене и.т.д). Шаблон автоматически вписывается в геометрию. Затем пользова-тель задает диаметр и шаг арматуры в диалоговом окне и шаблон вводится в конструкцию.

 3.7.3.3.Армирование каркасами. Аllplan поддерживает армирование каркасами. Для этого вначале создается сам каркас с использованием всех доступных способов армирования. Затем он извлекается из модели путем фильтрации и записывается в библиотеку как закладная деталь. Для раскладки таких закладных деталей (каркасов) применяются стандартные функции копирования элементов.

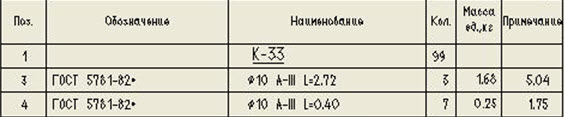

Существуют специальные спецификации для подсчета количества каркасов и специфицирования состава каждого каркаса (см. рис.).

3 .7.3.4.Армирование по результатам расчета. Allplan Железебетон поддерживает импорт файлов формата ASF. Как правило, в любой программе, реали-зующей МКЭ для расчета строительных объектов (SCAD, Лира и др.), есть экспорт результатов расчета необходимого количества арматуры в файл формата ASF.

После импорта арматуры конструктор по изополям видит, сколько арматуры необходимо положить в каждой области.

3.7.4 Спецификации. Очень сильной стороной Allplan является автоматическая генерация спецификаций. Кроме стандартных (очень удобных), в поставку входят спецификации по ГОСТ. В отличие от специалистов, продолжающих вручную подсчитывать количество стержней и их вес, работая в AutoCAD, пользователь Allplan получает всё автоматически. В последней версии появились экспликации. Они отличаются тем, что изменение армирования сразу же отражается на количестве арматуры в спецификации.

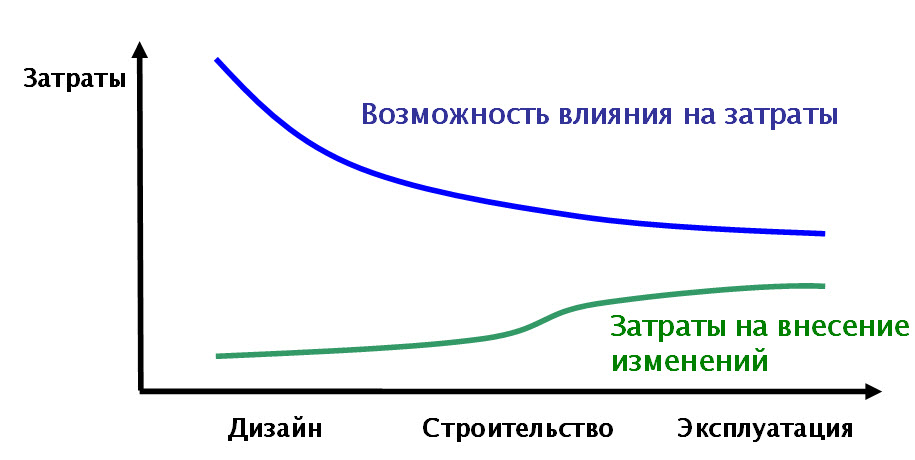

3.7.5 Расчет стоимости объекта в с реде Allplan BCM. На этапе проектирования инвестору крайне важно знать, в какую сумму обойдется его заказ. Более того, в Германии введена ответственность проектного бюро, если реальная стоимость строительства превысит смету более, чем на 10%. Легче всего повлиять на затраты на этапе проектирования. Именно поэтому Nemetschek уже на протяжении нескольких лет непрерывно совершенствует модуль расчета стоимости.

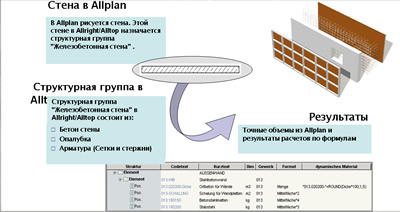

Рассмотрим принцип расчета на примере стены. При задании п араметров архитектур-ного элемента "Стена" в процессе создания архи-тектурной модели пользо-ватель определяет имя дан-ного элемента, например, "железобетонная стена". Это наименование пол-ностью определяет трудо-емкость его изготовления, поскольку в модуле Allplan BCM для данного струк-турного элемента определены все виды работ и стоимость материалов. На любом этапе процесса проектирования архитектор или конструктор может рассчитать стоимость. При этом, система передает всю информацию о структурных элементах в модуль Allplan BCM. Калькуляция стоимости 1 квадратного или 1 кубического метра стены определяется на основе территориальных или федеральных единичных расценок ( ТЕР или ФЕР).

Разработчики постарались максимально упростить анализ стоимости за счет сортировки, наличия связи между геометрическим образом структурного элемента и строкой с его стоимостью в модуле Allplan BCM, исключения компонентов из списка, стоимость которых не превышает определенную величину. Есть функция сравнения стоимости близких вариантов конструкции.

Российских пользователей также наверняка заинтересует наличие страндартного программного интерфейса АРПС и ИБД со сметными программами. Импорт информации из Allplan BCM в сметную программу по мнению специалистов значительно ускоряет создание сметы.
