Аппарат для терапии электросном «эс-10-5»
Предназначен для лечебного воздействия на кору головного мозга импульсным током низкой частоты прямоугольной формы. Применяется для терапии в педиатрии, в кожной клинике, в гинекологии, при лечении нервно-психических заболеваний, а также в хирургической практике. Аппарат для терапии электросном «ЭС-10-5» предлагается применять в клиниках, поликлиниках в лечебно-профилактических учреждениях. Аппарат обеспечивает генерирование импульсов тока низкой частоты прямоугольной формы в непрерывном режиме работы. В аппарате имеется установка частоты электрических колебаний от 5 до 160 Гц. Эти колебания подводятся к электродам маски, которые накладываются на область глазниц н затылочную часть головы. Аппарат «ЭС-10-5» имеет повышенную степень защиты от поражения электрическим током и не требует защитного заземления. В комплект аппарата входят электронный блок и две сменные маски.
Технические характеристики
Габаритные размеры — 108x300x315 мм.
Масса — 3,5 кг.
Напряжение сети переменного тока — 220 В.50Гц
2. Частота следования импульсов — 5, 10, 20, 40, 80, 100, 160 Гц.
3. Мощность, потребляемая от сети, — 25 Вт.
Относительная погрешность установки частоты — +2%.
5Длительность импульсов — 0,5 мс + 20%.
Режим работы — непрерывный.
Максимальная амплитуда импульсного тока на выходе аппарата при нагрузке — 500 Ом + 1% — 10 мА + 15%.
Аппарат для терапии диадинамическими токами Тонус-1. Временные диаграммы. Характеристики. Структурная схема.
Аппарат предназначен для терапии различных нервно-мышечных заболеваний и болевых состояний со спазмами мышц.
Аппарат генерирует 9 видов импульсных последовательностей. Их основу составляет двухполупериодное выпрямленное напряжение сетевой частоты (ДВ) и однополупериодное выпрямленное напряжение сетевой частоты (ОВ).
Все остальные виды последовательностей формируются исходя из базовых ДВ и ОВ.
ОП
– однополупериодный ритмический;
КП – короткий период;
ДП – длинный период;
ОВ – однополупериодный волновой;
ДВ – двухполупериодный волновой.
Рис. Графическое изображение диадинамических токов, генерируемых аппаратом «Тонус»

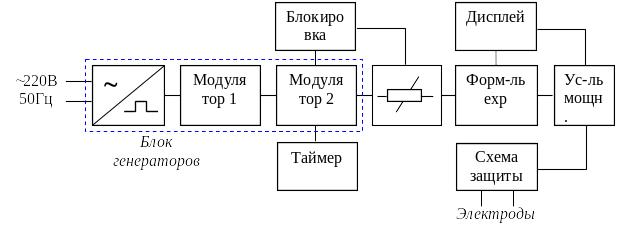

Рис. Структурная схема аппарата «Тонус»
Блок генераторов служит для преобразования напряжения сетевой частоты в модулированные по амплитуде синусоидальные импульсы частотой 50Гц или 100Гц, которые поступают на регулятор тока.
Модулятор 1 служит для амплитудной модуляции синусоидальных импульсов. Модулирующее напряжение получают из напряжения питающей сети путем деления его частоты. При этом получаются импульсные последовательности с периодом следования 3; 6; 12с. Это необходимо для формирования законов нарастания и спада амплитуды.
Модулятор 2 служит для отключения выходного тока при срабатывании устройства блокировки или таймера. При включении аппарата происходит процесс плавного выхода на режим номинального тока в течение 3 секунд. Дисплей служит для визуального контроля формы тока.
