Электроимпульсаторы. Характеристики. Особенности схемо-технической реализации. Структурная схема и принцип действия аппарата для электросна.
Методы электротерапии импульсными и переменными токами
Методика основана на воздействии на организм ритмически повторяющимися кратковременными посылками электрического тока различной формы – импульсами тока. Исторически первым введенным в практику импульсным током являлся ток, полученный при помощи ручного прерывания постоянного (гальванического) тока

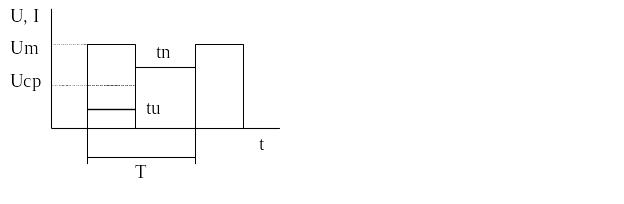

К основным характеристики импульсного тока, определяющим его раздражающее воздействие относятся следующие:
- амплитуда ( измеренная при помощи пикового вольтметра)
- частота повторений;
- длительность импульса (tи), паузы (tп);
- скважность S=T/tи.
Некоторые
аппараты снабжены измерителями среднего
значения тока ( постоянной составляющей
), при этом его амплитудное значения
Для
синусоидального однополупериодного
сигнала
,
для двухполупериодного сигнала
.
Форма применяемых для физиотерапии токов:
- фарадический ток – (ток от индукционной катушки);
- тетанизирующий ток (ток разряда конденсатора);
- экспоненциальные импульсы (нарастающие);
- экспоненциальные импульсы (убывающие).
К группе переменных токов относят амплитудно-модулированные низкочастотные токи с частотой 2-10 кГц с частотой модуляции 30 150 Гц Их применение позволяет значительно снизить болезненность воздействия, поскольку порог болевой чувствительности растет с частотой быстрее порога сокращения мышц. Это объясняется значительным снижением емкостного сопротивления кожи, в которой в основном сосредоточены болевые рецепторы. Применения переменного тока позволяет снизить раздражение кожного покрова за счет отсутствия процесса поляризации.
Оптимальным диапазоном частот считается 2-5кГц, при этом повышение частоты ведет к необходимости увеличения мощности воздействия, а снижение частоты – к потере безболезненности.
В последнее время довольно широкое распространения получили токи с шумовым спектром. Токи с шумовым спектром состоят из набора хаотически комбинированных синусоидальных сигналов в диапазоне от 10Гц до 20кГц. Особенностью таких токов является то, что беспорядочная смена колебаний препятствует возникновению адаптационных процессов, которые возникают при ритмических воздействиях. Впервые токи с шумовым спектром применялись Бернаром (токи Бернара). Токи с шумовым спектром применяются в аппаратах электросна (Австрия), в стоматологии (Россия), в акупунктуре (Россия).
Электросон – это метод электротерапии, при котором используются импульсные токи низкой частоты для непосредственного воздействия на центральную нервную систему, чтобы вызвать ее торможение и таким образом сон у больного. Механизм действия складывается из прямого и рефлекторного влияния импульсов тока на кору головного мозга и подкорковые образования. Импульсный ток является слабым раздражителем, оказывающим монотонное ритмическое воздействие на такие структуры головного мозга, как гипоталамус и ретикулярная формация. Синхронизация импульсов с биоритмами центральной нервной системы вызывает ее торможение и ведет к наступлению сна. Электросон нормализует высшую нервную деятельность, оказывает седативное действие, улучшает кровоснабжение головного мозга, влияет на функциональное состояние подкорковых структур и центральные отделы вегетативной нервной системы. Для подведения импульсного тока к больному используют специальную маску с четырьмя металлическими гнездами, укрепленными на резиновых лентах (манжетках). Электросон проводят в специально выделенном помещении или в отдельной палате, которые изолированы от шума.
АППАРАТ ДЛЯ ЭЛЕКТРОСНА
Рис. Структурная схема аппарата для электросна.
ЗГ – задающий генератор; ЖМ – ждущий мультивибратор;
И – индикатор; СЗ – схема защиты;
БП – блок питания.
Задающий генератор генерирует импульсы с частотой в диапазоне 5…150 Гц. В аппарате существует 3 поддиапазона перестройки частоты:
1) 5…20 Гц (релаксирующее воздействие);
2) 20…80 Гц (активизирование обменных процессов;
3) 80…150 Гц (анальгезия).
4) 75 Гц - эйфория (исследовано но не доказано)
Задающий генератор запускает ждущий мультивибратор. Ждущий мультивибратор формирует импульсы длительностью 0,5 мс.
Выходное напряжение аппарата до 50В при сопротивлении нагрузки 5кОм.
На импульсную последовательность может быть наложена дополнительная постоянная составляющая (от 0 до 0,5 мА). Индикатор показывает пиковое значение протекающего тока. Усилитель взаимодействует со схемой защиты, которая отключает питание аппарата при увеличении потребляемого усилителем тока.
