4 Охрана труда.

Волховская городская электрическая сеть является связующим звеном между АО «Ленэнерго» и абонентом. Электрическая сеть ввиду наличия высокого напряжения является источником повышенной опасности. Поэтому при обслуживании распределительных сетей эксплуатационный персонал должен строго придерживаться установленных на предприятии норм и правил по охране труда.

Ниже рассмотрены санитарно-гигиенические требования к бытовым помещениям персонала предприятия, меры безопасности при обслуживании городских электрических сетей, а также приведен расчет контура заземления трансформаторной подстанции.

4.1 Санитарно-гигиенические требования к бытовым помещениям персонала

предприятия

Оценка условий труда рабочих предприятия по основным нормируемым параметрам условий труда проводится в соответствии с требованиями строительных норм, правил и стандартов с составлением карт аттестации, оценкой условий труда по степени вредности и опасности и составлением санитарно-гигиенического паспорта предприятия в соответствии с руководством Р.2.2.013-94 «Гигиенические критерии оценки условий труда по показателям вредности и опасности факторов производственной среды, тяжести и напряженности трудового процесса».

Санитарно-гигиенические требования, предъявляемые к бытовым помещениям персонала, в соответствии с Р.2.2.-013-94 «Гигиенические критерии оценки условий труда по показателям вредности и опасности факторов производственной среды, тяжести и напряженности трудового процесса» являются следующие:

- площадь санитарно-бытовых помещений и устройств, приходящихся на одного работающего;

- микроклимат помещений;

- искусственная освещенность;

- химический состав воздуха бытовых помещений.

Оптимальные и допустимые величины показателей микроклимата установлены санитарными правилами и нормами СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений».

Отбор проб воздушной среды производится в соответствии с требованиями ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».

Для оценки санитарно-гигиенического состояния бытовых помещений по приведенным выше основным нормируемым параметрам предусматривается проведение инструментального и лабораторного обследования определяющих условия труда факторов.

На основании проведенных замеров составляется паспорт санитарно-технического состояния условий труда.

4.2 Охрана труда при производстве работ в действующих электроустановках

Опасность поражения электрическим током, особенно в установках напряжения 1000 В, приводит к необходимости соблюдения эксплуатационным персоналом особой осторожности.

Состояние здоровья оперативных работников эксплуатации должно удовлетворять определенным требованиям, что устанавливается медицинским освидетельствованием. Эксплуатационный персонал должен быть обучен порядку безопасного производства эксплуатационных и ремонтных работ на воздушных и кабельных линиях, в электрических и распределительных устройствах и трансформаторных помещениях, способам освобождения человека, попавшего под напряжение, или от контакта с токоведущими частями, а также правилам оказания первой помощи. Поэтому работники, непосредственно обслуживающие электрические сетевые устройства, подвергаются проверке особой квалификационной комиссией, которая присваивает им определенную квалификационную группу по технике безопасности (с I по V), соответствующую их знаниям и профилю практической работы (воздушные или кабельные линии, электрические распределительные устройства).

В электроустановках могут производиться такие виды работ, как оперативные переключения, связанные с необходимостью изменения схемы, ремонтные, строительные, монтажные, наладочные работы, испытания и измерения.

Оперативные переключения в электрических сетях выполняют по распоряжению вышестоящего оперативного персонала. Последовательность производства сложных переключений оформляют специальным бланком переключений. При ликвидации аварии все переключения выполняют без бланка с последующей записью в оперативном журнале.

Работы в действующих электроустановках должны проводиться:

- по заданию на производство работы, оформленному на специальном бланке установленной формы и определяющему содержание, место работы, время ее начала и окончания, условия безопасного проведения, состав бригады и работников, ответственных за безопасное выполнение работы (далее - наряд-допуск, наряд), форма которого и указания по его заполнению предусмотрены приложением № 7 /9/

- по распоряжению;

- на основании перечня работ, выполняемых в порядке текущей эксплуатации.

Не допускается самовольное проведение работ в действующих электроустановках, а также расширение рабочих мест и объема задания, определенных нарядом, распоряжением или утвержденным работодателем перечнем работ, выполняемых в порядке текущей эксплуатации.

Капитальный ремонт электрооборудования напряжением выше 1000 В, работа на токоведущих частях без снятия напряжения в электроустановках напряжением выше 1000 В, а также ремонт ВЛ независимо от напряжения, должны выполняться по технологическим картам или проекту производства работ, утвержденным руководителем организации.

В электроустановках напряжением до 1000 В при работе под напряжением необходимо:

- снять напряжение с расположенных вблизи рабочего места других токоведущих частей, находящихся под напряжением, к которым возможно случайное прикосновение, или оградить их;

- работать в диэлектрических галошах или стоя на изолирующей подставке либо на резиновом диэлектрическом ковре;

- применять изолированный инструмент (у отверток должен быть изолирован стержень) или пользоваться диэлектрическими перчатками.

Не допускается работать в одежде с короткими или засученными рукавами, а также использовать ножовки, напильники, металлические метры.

Не допускаются работы в неосвещенных местах. Освещенность участков работ, рабочих мест, проездов и подходов к ним должна быть равномерной, без слепящего действия осветительных устройств на работников.

Работники, работающие в помещениях с электрооборудованием (за исключением щитов управления, релейных и им подобных), в ЗРУ и ОРУ, в подземных сооружениях, колодцах, туннелях, траншеях и котлованах, а также участвующие в обслуживании и ремонте ВЛ, должны пользоваться защитными касками.

Организационными мероприятиями, обеспечивающими безопасность работ в электроустановках, являются:

- оформление наряда, распоряжения или перечня работ, выполняемых в порядке текущей эксплуатации;

- выдача разрешения на подготовку рабочего места и на допуск к работе в случаях, определенных в пункте 5.14 Правил;

- допуск к работе;

- надзор во время работы;

- оформление перерыва в работе, перевода на другое место, окончания работы.

Работниками, ответственными за безопасное ведение работ в электроустановках, являются:

- выдающий наряд, отдающий распоряжение, утверждающий перечень работ, выполняемых в порядке текущей эксплуатации;

- выдающий разрешение на подготовку рабочего места и на допуск;

- ответственный руководитель работ;

- допускающий;

- производитель работ;

- наблюдающий;

- члены бригады.

При подготовке рабочего места со снятием напряжения, при котором с токоведущих частей электроустановки, на которой будут проводиться работы, снято напряжение отключением коммутационных аппаратов, отсоединением шин, кабелей, проводов и приняты меры, препятствующие подаче напряжения на токоведущие части к месту работы, должны быть в указанном порядке выполнены следующие технические мероприятия:

- произведены необходимые отключения и приняты меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационных аппаратов;

- на приводах ручного и на ключах дистанционного управления коммутационных аппаратов должны быть вывешены запрещающие плакаты;

- проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения электрическим током;

- установлено заземление;

- вывешены указательные плакаты "Заземлено", ограждены при необходимости рабочие места и оставшиеся под напряжением токоведущие части, вывешены предупреждающие и предписывающие плакаты.

4.3 Расчет контура заземления трансформаторной подстанции

Расчет заземляющего устройства трансформаторной подстанции заключается в определении количества заземляющих элементов для принятого их расположения в зависимости от удельного сопротивления грунта и от наибольшего допустимого сопротивления заземляющего устройства согласно ПУЭ.

При выполнении общего заземляющего устройства для электроустановок до и выше 1000 В принимается наименьшее значение сопротивления.

Сопротивление заземляющего устройства для электроустановок до 1000 В является наименьшим и не должно быть выше 4 Ом |4|.

Предварительно с учетом площади, занимаемой объектом, намечено расположение заземлителей по периметру с расстоянием между вертикальными электродами три метра (рис. 6).

Расположение заземлителей по периметру

трансформаторной подстанции

7 м

5 м

Рисунок 16

Сопротивление искусственного заземлителя при отсутствии естественных заземлителей принято равным допустимому сопротивлению заземляющего устройства Rи = Rз = 4 Ом

В качестве вертикальных заземлителей приняты стальные стержни диаметром 15 мм² и длиной 2 м, которые погружены в грунт методом ввертывания. Верхние концы электродов расположены на глубине 0,7 м от поверхности земли. К ним приварены горизонтальные электроды стержневого типа из такой же стали.

Число вертикальных заземлителей

, (94)

где L_ТП - периметр трансформаторной подстанции, м;

а — расстояние между вертикальными электродами, м.

Расчетное удельное сопротивление грунта для вертикальных заземлителей.

ρ _расч.в = К_с · ρ, (95)

где К_с – коэффициент сезонности, учитывающий просыхание и промерзание грунта, К_с = 2,0 2,45 |1|

ρ – удельное сопротивление грунта |1|

ρ = 100 Ом/м для суглинка

ρ _{расч. в} = 2·100 = 200 (Ом/м).

Расчетное удельное сопротивление грунта для горизонтальных заземлителей

ρ _расч.г = К_с · ρ, (96)

где К_с = 1,45 1,75 |1|

ρ _расч.г = 1,.45 · 100 = 145 (Ом/м).

Сопротивление горизонтальных заземлителей растеканию тока

(97)

где l — длина горизонтальных заземлителей, м;

d — диаметр стержня, м;

_г – коэффициент экранирования горизонтальных заземлителей,

_г = 0,31 |1|

R_г (Ом).

Необходимое сопротивление вертикальных заземлителей

(98)

где R_з – требуемое по норме значение сопротивления заземляющего устройства, Ом

(Ом).

Rв= 4,8 Ом.

Сопротивление растеканию одного вертикального электрода стержневого типа

R_зво= , (99)

где t – глубина от центра электрода до поверхности земли, м

R_зво= (Ом).

Точное количество вертикальных заземлителей:

n_в = , (100)

где _в = 0,61 – коэффициент экранирования вертикальных заземлителей

n_в = (шт).

Окончательно принято к установке 24 электрода, по периметру распределительного устройства.

4.4 Устройство защитного отключения (УЗО)

Для защиты людей и животных разработаны специальные электротехнические устройства. Называются они устройство защитного отключения, сокращенно УЗО.

Устройство защитного отключения (УЗО) - механический коммутационный аппарат, предназначенный для включения, проведения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях.

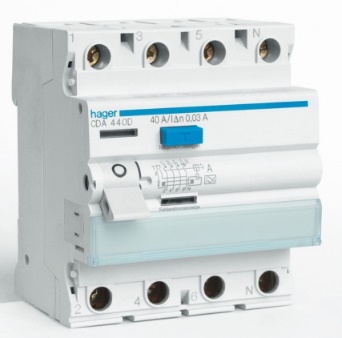

Устройство защитного отключения

Рисунок 17

УЗО защищает от поражения электрическим током, при касании оборудования оказавшегося  под напряжением. Защита происходит как при прямом, так и при косвенном  касании оборудования, находящегося под напряжением. Кроме этой задачи УЗО используется для контролирования состояния изоляции электропроводки. Это обеспечивает дополнительную защиту помещения от пожара.

Функции УЗО:

- защищает человека и животных от поражения током при прикосновении к корпусам электроприборов, оказавшихся под напряжением.

- обнаруживает ток утечки и автоматически отключает электрическую цепь, предотвращения возгорания электропроводки. Время отключения цепи УЗО 200 миллисекунд (1 миллисекунда =0,001 секунды).

Принцип работы УЗО основан на измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Если баланс токов нарушен, то УЗО немедленно размыкает все входящие в него контактные группы, отключая таким образом неисправную нагрузку.

УЗО измеряет алгебраическую сумму токов, протекающих по контролируемым проводникам (двум для однофазного УЗО, четырём для трехфазного и т. д.).

В нормальном состоянии сумма проходящих через УЗО токов равна нулю, если же сумма превышает допустимое значение, то это означает, что часть тока проходит помимо УЗО, то есть контролируемая электрическая цепь неисправна — в ней имеет место утечка.

Рекомендуется ежемесячно проверять работоспособность УЗО. Наиболее простой способ проверки — нажатие кнопки «тест», которая обычно расположена на корпусе УЗО (как правило, на кнопке «тест» нанесено изображение большой буквы «Т»). Тест кнопкой может производиться пользователем, то есть квалифицированный персонал для этого не требуется. Если УЗО исправно и подключено к электрической сети, то оно при нажатии кнопки «тест» должно сразу же сработать (то есть отключить нагрузку). Если после нажатия кнопки нагрузка осталась под напряжением, то УЗО неисправно и должно быть заменено.

Тест нажатием кнопки не является полной проверкой УЗО. Оно может срабатывать от кнопки, но не пройти полный лабораторный тест, включающий измерение отключающего дифференциального тока и времени срабатывания.

Кроме того, нажатием кнопки проверяется само УЗО, но не правильность его подключения. Поэтому более надежной проверкой является имитация утечки непосредственно в цепи, которая является нагрузкой УЗО. Такой тест желательно проделать хотя бы один раз для каждого УЗО после его установки. В отличие от нажатия кнопки, пробная утечка должна проводиться только квалифицированным персоналом.

УЗО может значительно улучшить безопасность электроустановок, но оно не может полностью исключить риск поражения электрическим током или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой из защищаемой цепи. В частности, УЗО не реагирует на короткие замыкания между фазами и нейтралью.

УЗО также не сработает, если человек оказался под напряжением, но утечки при этом не возникло, например, при прикосновении одновременно и к фазному, и к нулевому проводникам защищаемой цепи. Предусмотреть электрическую защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед её обслуживанием.

Принцип действия УЗО

Рисунок 18

ЗАКЛЮЧЕНИЕ

В ходе выполнения дипломного проекта были решены задачи реконструкции трансформаторной подстанции № 179.

Реконструкция подстанции вызвана заменой морально и физически устаревшего оборудования на более новое и надежное. Проведен анализ схемотехнического решения трансформаторной подстанции. Выполнен расчет токов короткого замыкания на трансформаторной подстанции, проведен расчет рабочих токов. Выбрано электрооборудование трансформаторной подстанции. Произведен технико-экономический расчет, рассмотрены вопросы охраны труда и техники безопасности при эксплуатации действующих электроустановок, произведен расчет контура заземления ТП, рассмотрен принцип работы УЗО.

Рассмотренные в данном дипломном проекте мероприятия по реконструкции ТП-179 позволят повысить надежность работы трансформаторной подстанции, обеспечить более высокую безопасность при работе обслуживающего персонала, что, в свою очередь, повысит качество электроснабжения потребителей электроэнергии.
