5. Електромеханіка

1. Вкажіть формулу обчислення коефіцієнта трансформації трансформатора:

2. Вкажіть формулу обчислення ККД трансформатора:

3. Вкажіть формулу обчислення коефіцієнта навантаження трансформатора:

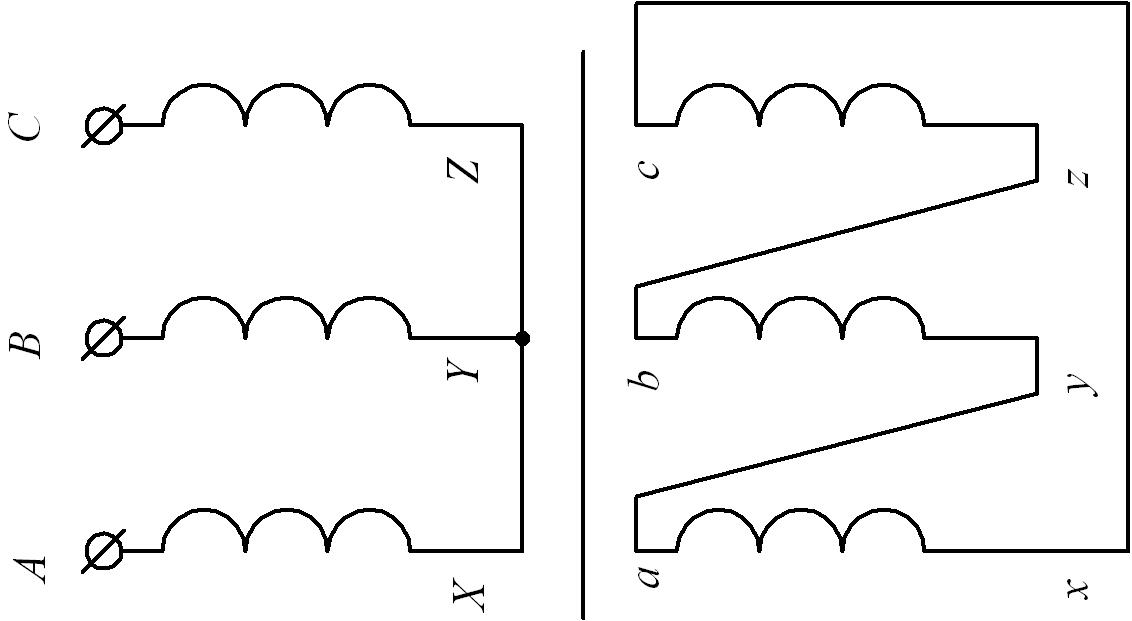

4. Який вид з’єднання трансформатора зображено на рисунку? Зірка – трикутник.

5. Вкажіть формулу обчислення величини магнітного потоку електромагніта:

6. За якою формулою обчислюється тягова сила електромагніта?

7. За якою формулою обчислюють потужність однофазного асинхронного двигуна ?

7. Якому пристрою відповідає наведена схемою заміщення?

Асинхронному трифазному двигуну.

7. За якою формулою обчислюється кутова швидкість магнітного поля асинхронного трифазного двигуна?

8. Для чого в одну з обмоток асинхронного двигуна включають конденсатор?

Для створення пускового моменту.

11. За допомогою яких величин регулюють частоту обертання трифазного асинхронного двигуна?

Частотою, числом пар полюсів, напругою..

11. Вкажіть формулу для визначення корисної потужності трифазного асинхронного двигуна:

11. Які двигуни відносяться до колекторних?

Ті що працюють на постійному і на змінному струмі.

14. Вкажіть формулу визначення ковзання асинхронного двигуна.

6. Електрозабезпечення

1. Однофазна мостова схема випрямлення напруги змінного струму. Визначити середнє значення випрямленої напруги, якщо вхідна напруга 100 В.

2. Однофазна мостова схема випрямлення напруги змінного струму. Визначити величину вхідної напруги змінного струму, якщо середнє значення випрямленої напруги 27 В.

3. За якою формулою визначають коефіцієнт пульсації Кп, якщо відомі: Ud – середнє значення випрямленої напруги, Um – амплітуда вхідної напруги, U1m – амплітуда першої гармоніки ряду Фур’є.

4. Чи зміниться коефіцієнт пульсації, якщо до схеми випрямлення паралельно під’єднати конденсатор?

5. Вказати умовне графічне позначення інвертора на структурних схемах.

6. За якою формулою визначають коефіцієнт згладжування Kзг ?

7. Які згладжувальні фільтри відносять до активних?

8. При яких умовах ефективні транзисторні згладжувальні фільтри?

9) Вказати схему правильного вмикання стабілітрона.

10. Вказати паралельну схему подвоєння випрямленої напруги.

11. Вказати умовне графічне позначення приладу, на базі якого побудовані параметричні стабілізатори напруги.

12. Яку функцію виконує інвертор?

13. На чому ґрунтується робота компенсаційного стабілізатора напруги?

14. Основна перевага імпульсних стабілізаторів напруги.

15. Які стабілізатори напруги мають можливість зменшувати, збільшувати та інвертувати вихідну напругу?

16. Основна перевага лужних акумуляторів.

17. Основна перевага кислотних акумуляторів

7. Загальнотехнічні вимірювання і прилади

1. За якою формулою обчислюється результат вимірювання фізичної величини Х?

2. До яких вимірювань відноситься визначення однойменних фізичних величин шляхом розв’язування системи рівнянь?

Сукупних.

3. До якої групи перетворювачів відноситься вимірювальний перетворювач, вхідною величиною якого є сила, а вихідною – переміщення?

Механічні пружні перетворювачі

4. До якого типу відноситься вимірювальний перетворювач, якщо залежність його вихідної величини – електричного опору від температури описується аналітичним виразом виду

Терморезистивних.

5. За якою формулою оцінюється похибка вимірювального засобу з послідовною схемою корекції, якщо відомо: коректованого та коректувального перетворення?

6. Вказати повний перелік елементів загальної схеми дистанційної передачі вимірювальної інформації.

Об’єкт дослідження – первинний вимірювальний перетворювач – лінія зв’язку – вторинний вимірювальний перетворювач – засіб відображення інформації.

7. Якому співвідношенню повинні задовольняти опори термопари , з’єднувальних проводів та мілівольтметра , щоб зменшити залежність показів термоелектричного термометра від опору зовнішнього кола?

8. За допомогою якого рівняння визначається величина фотоструму у фотоелектричних пірометрах?

9. Принцип дії дилатометричних і біметалевих термометрів ґрунтується на вимірюванні:

різниці лінійних розширень при нагріванні двох пластин, виготовлених з різних металів, жорстко закріплених між собою в точці вимірюваної температури.

10. Принцип дії манометричних термометрів ґрунтується на вимірюванні:

тиску, що розвивається речовиною, яка знаходиться у замкненій термосистемі за рахунок нагрівання.

11. За якою формулою визначається відстань до об’єкту за допомогою імпульсних світловіддалемірів, якщо швидкість розповсюдження променя і час проходження ним даної подвійної відстані відомі?

12. При яких умовах реалізується локаційний метод вимірювання відстані яку проходить промінь?

Швидкість його відома і постійна в процесі вимірювання.

13. За рахунок чого в ємнісних профілемірах координата досліджуваного об’єкта перетворюється в електричний сигнал?

зміни відстані між нерухомою і рухомою обкладками плоскопаралельного конденсатора.

14. Вказати де вірно наведено умову рівноваги в поплавковому дифманометрі, якщо прийняти, що - перепад тиску; - висота стовпа зрівноважуючої рідини; і - питома вага відповідно зрівноважуючої рідини і середовища, що знаходиться над зрівноважуючою рідиною.

15. Який вид деформацій реалізовано в чутливих елементах деформаційних манометрів?

Пружні.

16. За якою формулою визначається чутливість сильфонного манометра, якщо відомі перепад тиску і відповідна йому осьова деформація сильфона?

17. За якою формулою визначиться об’ємна витрата Qv, якщо відомо об’єм V речовини, що протікає через переріз трубопроводу за час t?

18. За якою формулою визначиться масова витрата Qm, якщо відома об’ємна витрата Qv і густина ρ речовини?

19. На вимірюванні якої величини ґрунтується принцип дії індукційних витратомірів?

Електрорушійної сили, яка наводиться в потоці електропровідної рідини під дією зовнішнього магнітного поля.

20. Яка природа ультразвукового променя, який застосовується в ультразвукових витратомірах?

механічні коливання ультразвукової частоти.

21. Принцип дії ультразвукових витратомірів ґрунтується на?

зміні швидкості ультразвуку променя в рухомому середовищі.

22. Принцип дії поплавкових рівнемірів ґрунтується на?

лінійному переміщенні противаги за рахунок переміщення поплавка в залежності від зміни рівня рідини.

23. Принцип дії гідростатичних рівнемірів ґрунтується на вимірюванні?

тиску, який створює стовп рідини постійної густини.

24. За якою формулою визначається рівень H рідини за допомогою гідростатичних рівнемірів при таких позначеннях:

- густина рідини;

;

- тиск стовпа рідини?

25. Що є вторинним перетворювачем у сельсинних рівнемірів?

Сельсин-приймач.

26. Сигналізатори рівня рідини призначені для сигналізації про його відхилення від норми у напрямку:

як збільшення, так і зменшення.

27. Омічні сигналізатори рівня діють на принципі?

замикання електричного кола джерела живлення контрольованим середовищем.

28. На якому принципі ґрунтується дія ультразвукових рівнемірів?

відбиванні ультразвукових коливань зі сторони рідини.

29. Полярограма – це крива залежності між :

силою струму, який протікає через електроліт і прикладеною напругою.

30. На якій залежності ґрунтується принцип дії гальванічних перетворювачів -метрів?

електродних потенціалів від активності водневих іонів.

31. Чи залежить похибка електродної системи pH-метра від температури?

Так.

32. На основі яких перетворювачів реалізовано кондуктометричний метод дослідження електропровідних розчинів?

Резистивних електролітичних

8. Технічні засоби автоматизації

1. У чому суть принципу агрегатування?

в). Це принцип формування складу серійно виготовляємих засобів автоматизації направлений на побудову функціонально більш складних пристроїв з обмеженого набору більш простих виробів методом "нарощування і стикування" на основі функціональної інформаційної і конструктивної сумісності.

2. Які існують категорії типових конструкцій державної системи приладів?

в). Нульового, першого, другого і третього порядків.

3. Яке призначення контакторів?

б). Для пуску і зупинки електродвигунів і підключення інших потужних споживачів енергії (освітлювальних і нагрівальних установок і ін.).

4. Вкажіть пневматичний логічний елемент «І».

5. З якою метою використовують двоштокові інтегратори у гідроавтоматиці.

а). Для вирівнювання швидкостей переміщення поршня при різних знаках ΔР.

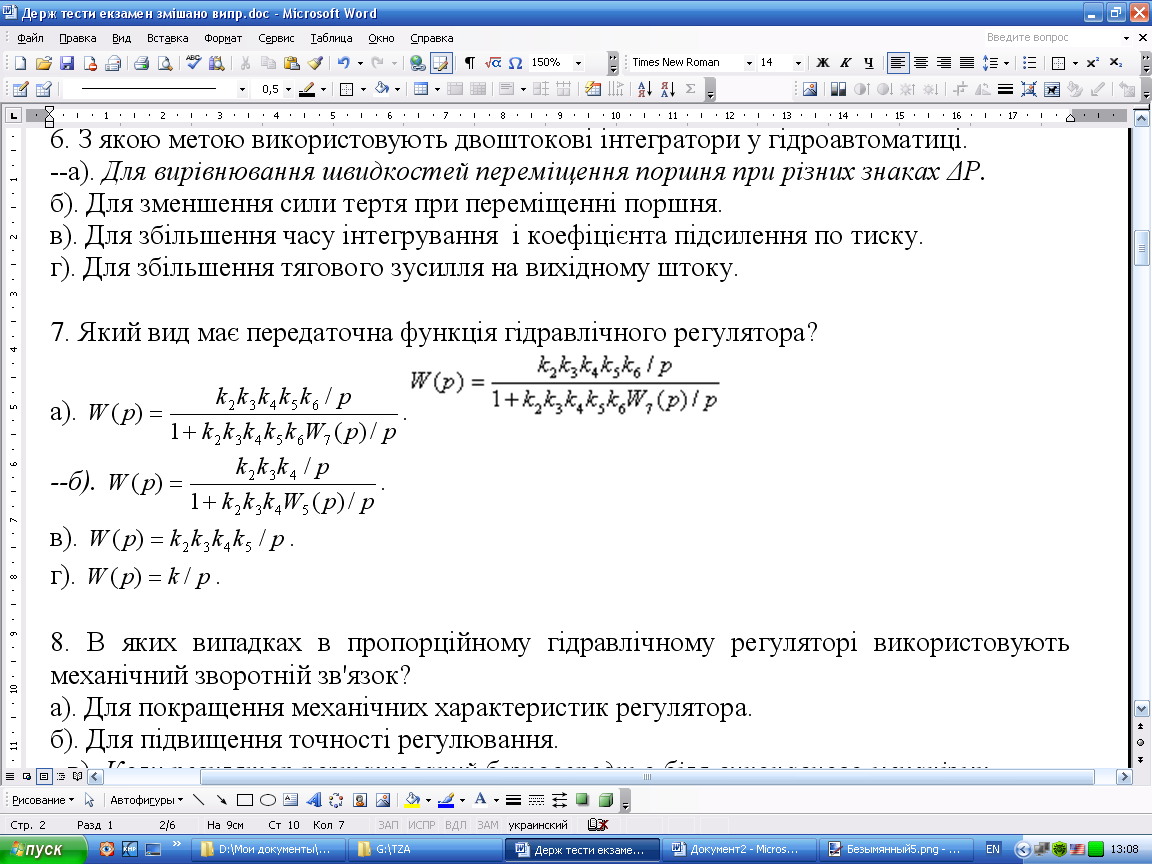

6. Який вид має передаточна функція гідравлічного регулятора?

7. В яких випадках в пропорційному гідравлічному регуляторі використовують механічний зворотній зв'язок?

в). Коли регулятор розташований безпосередньо біля виконавчого механізму.

8. До пасивних оптичних індикаторів відносяться такі, що:

а). Самі не випромінюють світло.

9. З яких етапів складається цикл роботи програмованого логічного контролеру?

в). Опитування станів входів і запам'ятовування цієї інформації; аналіз отриманої інформації відповідно до збереженої в пам'яті керуючої програми; формування команд збудження виходів, запуск і скидання таймерів і лічильників, а також внутрішніх операторів програми.

10. Який зміст організації зон ігнорування при функціонуванні програмованих логічних контролерів?

в). Опитування станів входів і запам'ятовування цієї інформації; аналіз отриманої інформації відповідно до збереженої в пам'яті керуючої програми; формування команд збудження виходів, запуск і скидання таймерів і лічильників, а також внутрішніх операторів програми.

11. Вкажіть відмінні особливості вбудованих програмованих логічних контролерів.

а). Не мають корпуса, конструкція кріпиться на рамі, вимог до захисних оболонок не пред'являються.

12. Яке призначення сторожового таймеру в конструкції промислових комп’ютерів?

б). Для автоматично перезавантаження системи, якщо вона виявиться в стані «зависання».

13. Модульні промислові комп’ютери представляють собою:

в). Комп'ютери касетного виконання, пристосовані до роботи безпосередньо в промислових умовах у режимі реального часу.

14. Які особливості виготовлення промислових процесорних плат?

а). Вони виконані на основі шестишарової несучої друкованої плати і піддаються 24-часовому гарячому тестуванню при температурі 60 ⁰C із термоциклуванням.

15. Який з гідравлічних підсилювачів має тільки одну магістраль, що сполучає джерело енергії з виконавчим механізмом?

б). Гідропідсилювач типу «сопло — заслінка».

16. Муфти тертя призначені для:

б). Зчеплення двох валів, тобто для передачі обертового моменту з одного валу (ведучого) на іншій (ведений).

17. У чому особливість муфт релейної дії?

в). Здійснюють жорстке зчеплення валів при подачі сигналу.

18. Чим відрізняються виконавчі механізми з електромеханічними муфтами від електродвигунних?

г). Більш простою конструкцією, низькою вартістю, високою надійністю і довговічністю.

19. Що називається ефективною площею мембрани пневматичного виконавчого механізму?

в). Відношення перестановочного зусилля що розвиває мембрана при її знаходженні в площині закріплення до діючого тиску в робочій площі.

20. Вкажіть визначення дросельних регулюючих органів?

г). Це регулюючі органи, зміна витрати в яких здійснюється за рахунок зміни опору рухові речовини.

21. Розповсюдження інформації по інтерфейсі типу «RS-232C» здійснюється у вигляді:

22. Розповсюдження інформації по інтерфейсі типу «ІРПС» здійснюється у вигляді:

23. Вкажіть залежність для визначення ефективної площі мембрани з жорстким центром.

24. Призначення блоку інтерфейсів БПІ-485.

25. Як зміниться вихідний сигнал пневмоелектричного перетворювача типу ПЕП-11, якщо вхідний тиск зросте від 36 кПа до 60 кПа (межі зміни вихідного сигналу 0–5 мА)?

г). Зросте на 1.5 мА.

26. Визначити відносну похибку пневмоелектричного перетворювача типу ППЕ-2 із межею зміни вихідного сигналу 4 – 20 мА, якщо Р_вх = 35 кПа. І_вих – 7,5 мА.

а). 2.7 %

27. Визначити ефективну площу мембрани з жорстким центром пневматичного мембранного виконавчого механізму, якщо діаметр мембрани D= 200 мм, а діаметр жорсткого центру мембрани d = 160 мм.

а). 25539 мм.кв.

28. Визначити коефіцієнт готовності системи автоматичного керування, якщо час напрацювання на відказ рівний Тн =10000 год, а тривалість часу на відновлення системи Тв = 10 год.

а) 0,999.

29. Для вибору запобіжників необхідно розрахувати струм трансформатора для кола освітлення та сигналізації. В коло включені дві сигнальні лампочки потужністю Р = 10 Вт та лампа освітлення 50 Вт. Напруга кола U=36 В, соsφ = 0,87.

а). 2,23 А.

30. Визначити коефіцієнт опору регулюючого органу (РО) ζ_р.о., якщо тиск води в трубопроводі перед РО Р₁ = 6,5 МПа, а після РО Р₂ = 2,0 МПа. Швидкість руху води в трубопроводі V = 1 м/с.

а). 9 · 10^-3.

31. Визначити ймовірність надійної роботи пристроїв системи автоматичного керування, які відключаються по мірі необхідності, якщо загальна кількість пристроїв 10 шт., а кількість відказавших в роботі пристроїв рівна 2.

а). 0,8.

32. Визначити ефективну площу мембрани пневматичного мембранного виконавчого механізму, якщо діаметр мембрани D = 200 мм.

10467 мм.^.кв.

33. Визначити постійну часу для пневматичних мембранних виконавчих механізмів, якщо робочий діаметр мембрани D = 200 мм, діаметр обтискних дисків d = 160 мм, діаметр перерізу підвідного трубопроводу d = 20 мм, швидкість руху стиснутого повітря V = 20 м/с

а). 813,3 с.

34. Визначити ефективну площу сильфонного пневматичного виконавчого механізму, якщо зовнішній діаметр сильфона D = 100 мм, а внутрішній діаметр D = 80 мм.

а). 6358,5 мм.кв.
