Химический состав наплавленного металла

Марка сварочных электродов

Химический состав наплавленного металла, %

С

Мn

Si

S

Р

Сr

В

V

Ni

Nb

Сu

W

Мо

Fe

Ферритная фаза

ОЗС-4

≤0,11

0,50-0,85

0,10-0,20

≤0,040

≤0,045

Ост

МР-3

0,08- 0,11

0,50-0,80

0,07- 0,12

≤0,040

≤0,045

Ост

УОНИ-13/45

0,08-0,11

0,45 0,80

0,20- 0,30

≤0,030

≤0,035

Ост

УОНИ 13/55

0,08-0,11

0,60- 1,20

0,20- 0,50

≤0,030

≤0,035

Ост

Т-590

2,9-3,5

1,0-1,5

2,0-2,5

≤0,035

≤0,040

22,0-27,0

0,5-1,5

Ост

ЦЧ-4

≤0,25

≤2,5

≤0,8

≤0,040

≤0,040

8,5-10,5

Ост

ОЗЛ-8

≤0,09

1,0-2,0

0,3-1,2

≤0,020

≤0,030

18,0-21,5

7,5-10,0

Ост

2-8

ТМУ 21У

0,07-0,12

0,70-1,00

0,20-0,43

≤0,030

≤0,035

Ост

ОЗЛ 6

≤0,12

1,00-2,50

≤1,0

≤0,020

≤0,030

22,5 27,0

11,5-14.0

Ост

2-10

ЦТ-15

0,05-0,12

1,00-2,50

≤1,3

≤0,020

≤0,030

18,0-20,5

8,5-10,5

0,7-1,3 НО ≥8С

Ост

2,0-5,5

ОЗИ-3

0,6-1,2

≤0,7

≤0,8

≤0,030

≤0,035

12,8-4,4

0,6-1,3

0,9-1,7

2,4-4,6

Ост

МНЧ-2

1,8-2,6

64-68

Ост

2,2-3,5

МЛ-1У

0,06-0,12

0,5-0,9

0,15-0,40

≤0,025

≤0,035

0,8-1,2

0,4 0,7

Ост

НИАТ-5

0,08-0,14

1,00-2,30

≤0,70

≤0,020

≤0,030

13,50-1700

23,00-27,0 0

АЗОТ≤0,20

4,50-7,00

Ост

ОЗЛ-Зб

≤0,06

1,00-2,00

0,30-1,20

≤0,01 8

≤0,030

18,00-22,50

7,50-10,00

Ост

4-10

ТМЛ-ЗУ

0,06-0,12

0,50-0,90

≤ 0,40

≤0,025

≤0,030

0,80-1,25

0,10 - 030

0,40-0,70

Ост

ЦН-6Л

0,05-0,12

1,00-2,00

4,80-6,40

≤0,025

≤0,030

15,0-18,4

7,00-9,00

Ост

ЦН-12М-67

0,08-0,1 8

3,00-5,00

3,80-5,20

≤0,025

≤0,030

14,0-19,0

6,50-10,50

0,50-1 ,20

3,50-7,00

Ост

ЦЛ-11

0,05-0,12

1 ,00-2,50

≤1 ,30

≤0,020

≤0,030

18,00-22,00

8,50-10,50

0,70-1 ,30 но ≥8С

Ост

2-10

ЭА-395/9

≤0,12

0,95-2,23

≤0,75

≤0,01 8

≤0,025

13,75-17,25

22,75-27,25

Азот 0,1 0-0,1 5

4,40-7,1 0

Ост

ЦНИИН-4

0,50-0,80

1 100-1,400

≤0,80

≤0,035

≤0,040

22,00-28,50

2,30-3,50

Ост

МР-ЗМ

≤0,12

0,45-0,65

≤0,20

≤0,040

≤0,045

Стыковые

2

2 – 6

6 – 15

15 – 20

20 – 30

30

Нахлесточные

1 – 20

Угловые

5 – 60

Тавровые

2 – 12

12 – 60

Тип соединения

Форма подготовленных кромок

Толщина свариваемых деталей, мм

Характер сварного шва

Форма поперечного сечения

Подготовленных кромок

Сварочного шва

Стыковое

С отбортовкой

1 - 4

Односторонний

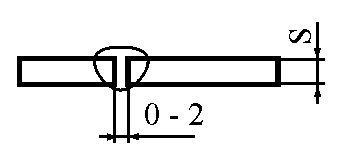

Без скоса

1 - 6

Без скоса

3 - 8

Двусторонний

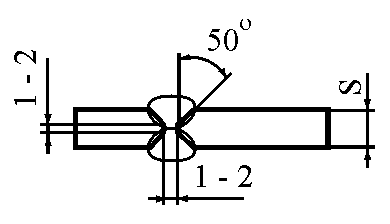

С V- образным скосом

3 - 60

Односторонний

С Х-образным скосом

8-120

Двусторонний

С К-образным скосом

8 - 100

С криволинейным скосом

15 - 100

Угловое

Без скоса

2 - 30

Двусторонний

Со скосом одной кромки

3 - 60

Тавровое

Без скоса

2 - 40

Двусторонний

С двумя скосами одной кромки

8 - 100

Нахлесточное

Без скоса

2 - 60

Двусторонний

Наименование

Причина возникновения

Кратеры

• Обрыв дуги

• Неправильное выполнение конечного участка шва

Подрезы

• Большой сварочный ток

• Длинная дуга

• При сварке угловых швов – смещение электрода в сторону вертикальной стенки

Поры

• Быстрое охлаждение шва

• Загрязнение кромок маслом, ржавчиной и т.д.

• Непросушенные электроды

• Высокая скорость сварки

Непровар

• Малый угол скоса вертикальных кромок

• Малый зазор между вертикальными Загрязнение кромок

• Недостаточный сварочный ток

• Высокая скорость сварки

Включение шлака

• Загрязнение кромок

• Малый сварочный ток

• Высокая скорость сварки

Прожог

• Большой ток при малой скорости сварки

• Большой зазор между кромками

• Под свариваемый шов плохо поджата флюсовая подушка или медная подкладка

Несплавления

• Плохая зачистка кромок

• Большая длина дуги

• Недостаточный сварочный Высокая скорость сварки

Неравномерная форма шва

• Неустойчивый режим сварки

• Неточное направление электрода

Наплыв

• Большой сварочный ток

• Неправильный наклон

• Излишняя длинна дуги

Трещины

• Быстрое охлаждение конструкции

• Повышенное содержание примесей (сера, фосфор и т.д.)

Свищи

• Низкая пластичность металла шва

• Образование закалочных структур

• Напряжение от неравномерного нагрева

Перегрев (пережог) металла

• Чрезмерный нагрев околошовной зоны

• Неправильный выбор тепловой мощности

• Завышенные значения мощности пламени или сварочного тока
