28.Правила построения сетевых графиков

Направление стрелок в сетевом графике принимаю слева на право

  1. Форма сетевого графика должна быть простой. Сетевому графику недопустимо иметь лишних пересечений, работы следует изображать горизонтальными линиями по мере возможности.

  2. Если работы выполняются последовательно, то на сетевом графике их изображают следующими одна за другой.

  3. Если результат работ необходим для выполнения работ Б и В, то на сетевом графике процесс изображается следующим образом.

Если результат работ А и Б является необходимым для начала выполнения работ В, то на сетевом графике выглядит следующим образом.

  1. При параллельном выполнении работ, то есть если одно событие служит началом 2-х и более работ, заканчивается другим событием, то в целях недопущения одинакового назначения различных работ, при построении сетевого графика вводятся зависимости (фиктивные работы) и дополнительные события исходя из того, что между 2-мя событиями может быть только одна работа.

  1. Если работы Б,В и Г могут быть начаты после частичного выполнения работ А, то работу А следует разбить на части и каждую часть в сетевом графике будут считать самостоятельной работой. После того как работа А будет разбита на участки (части) их могут представить как сумму последовательность выполнения работ.

  2. Если две работы В и Г непосредственно зависят от совокупного результата двух других работ А и Б, то

  1. Если для начала выполнения работы В необходимо выполнить предшествующие работы А и Б, а для начала выполнения работы Г – выполнить только работы Б, то в сетевом графике вводится зависимость.

  1. Если после выполнения 2-х работ А и Б могут начать работу В, а начало работы Г зависит только от завершения работы А, а начало работы Д – только от окончания работы Б, то вводится дополнительная зависимости.

  1. Сетевой график не должен иметь замкнутых контуров, то есть цепочки работ возвращающей к тому событию, из которого она вышла

  2. В сетевом графике не должно быть тупиков, хвостов или висячих событий.

Тупик – это событие (кроме завершающих), из которого не выходит ни одной работы, то есть событие, которое не является началом других работ.

Хвост – это событие (кроме исходного), в которое не входит ни одной работы, то есть событие, которое не является результатом каких-либо предшествующих работ.

Появление тупиков и хвостов в сетевом графике свидетельствует о том, что сетевой график неправильно построен.

  1. В сетевом графике не должно быть лишних событий, в случае их обнаружения сетевой график необходимо перестроить, так как одна работы не может связывать более 2-х событий.

  2. При изображении на сетевом графике поточной организации работ особое внимание следует уделить правильной разбивки работ на захватки и выявлению взаимосвязи смежных работ (последовательных). При этом на горизонтальном участке сетевого графика показывают однородные работы по всем захваткам. Данные работы выполняются одной бригадой последовательно по всем захваткам.

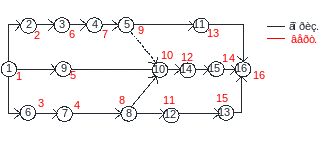

Существует три схемы:1) горизонтальная; 2)вертикальная; 3)смешанная.

По горизонтальной схеме события кодируются слева направо по прямым до первого пересечения работ, а при вертикальной - начинают сверху вниз с снизу вверх с учётом того, чтобы каждое последующее событие получало номер после предыдущего.
