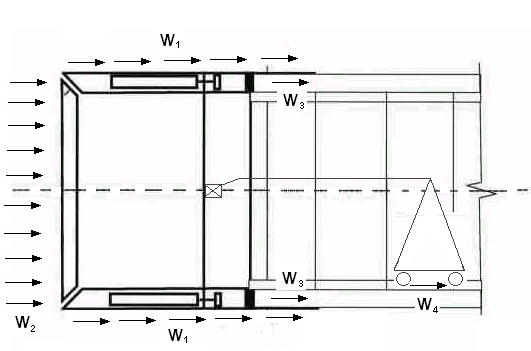

Определение сопротивлений преодолеваемых щитом при его передвижке.

Общее расчетное предельное сопротивление:

где W₁ –сопротивление трения между наружной поверхностью оболочки щита и грунтовым массивом

W₂ – лобовое сопротивление грунта в забое = 0, т.к. проходка ведется механизированным щитом

W₃ –сопротивление трения между внутренней поверхностью оболочки щита и наружной поверхностью обделки.

W₄ –сопротивление трения от веса перемещаемых вместе со щитом конструкций технологического комплекса.

где Р - масса щита – 495.2 т;

P = 35*D_щ² -100

₁ - коэффициент трения стали о породу, принимаем ₁ = 0,5

Р_a - горизонтальное активное давление р = 1,19 т/м²;

q- вертикальная расчетная нагрузка q = 24,37 т/м²;

где где - вес обделки, лежащей на оболочке

- коэффициент трения материала обделки по оболочке, для железобетонной обделки

Сопротивление от веса перемещаемых вместе со щитом конструкций технологического комплекса:

где P_k=584.4- вес части комплекса, передвигающиеся совместно со щитом

- коэффициент местных сопротивлений

Для обеспечения передвижения щита необходимо выполнение следующего условия:

где - расчетное значение усилия передвижения щита

и - коэффициенты, соответственно, условия работы и надежности, для глин и 5

Полное расчетное усилие щитовых гидроцилиндров с коэффициентом запаса , учитывающий необходимость отключения части гидроцилиндров при движении на кривой и при корректировке движения.

- а усилие одного гидроцилиндра:

где - число щитовых гидроцилиндров, назначаемое с учетом равномерности передачи давления от опорной площадки плунжера на блоки тоннельной обделки.

Усилие одного щитового гидроцилиндра не должно превышать

Определяем общее усилие всех щитовых домкратов P_д ≤ 250 т

Принимаем количество домкратов равное 16 шт.

11. Организация и комплексная механизация работ по сооружению участка тоннеля. Циклограмма на проходку тоннеля.

При щитовом способе сооружения тоннелей комплексная механизация работ предусматривает непрерывное и одновременное выполнение механизированным способом всех основных и вспомогательных операций от забоя до участка готового тоннеля. Необходимый для этого комплект оборудования, основа которого составляет проходческий щит, принято называть щитовым механизированным комплексом. Машины и механизмы, расположенные за щитом, состоят из оборудования для возведения обделки, передвижной технологической платформы, транспортного моста для ленточного транспортера, средств для транспортировки-грунта из тоннеля, оборудования для нагнетания раствора за обделку и для гидроизоляционных работ, гидравлического и электрического оборудования. Применение щитовых механизированных комплексов создает условия для частичной или полной автоматизации производства, существенно облегчает труд проходчиков и повышает его безопасность, улучшает санитарные условия и ставит на новый уровень общую культуру производства горнопроходческих работ. Расположение механизмов щита и циклограмма представлены на листе №2 прилагаемых к пояснительной записке.
