Одноранговая модель взаимодействия

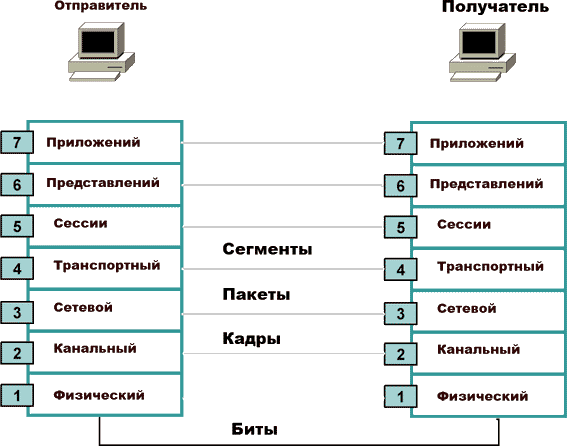

Многоуровневая модель OSI исключает прямую связь между равными по положению уровнями, находящимися в разных системах, как показано на рис. Задача каждого уровня - предоставление услуг вышележащему уровню, маскируя детали реализации этих услуг. При этом каждый уровень на одном компьютере работает так, будто он напрямую связан с таким же уровнем на ругом компьютере. Эта логическая, или виртуальная, связь между одинаковыми уровнями показана на рисунке. Однако в действительности связь осуществляется между смежными уровнями одного компьютера - программное обеспечение, работающее на каждом уровне, реализует определенные сетевые функции в соответствии с набором протоколов. Перед подачей в сеть данные разбиваются на части. Пакет (packet) - это единица информации, передаваемая между устройствами сети как единое целое. Пакет проходит последовательно через все уровни программного обеспечения. На каждом уровне к пакету добавляется некоторая информация, форматирующая или адресная, которая необходима для успешной передачи данных по сети. На принимающей стороне пакет проходит через все уровни в обратном порядке. Программное обеспечение на каждом уровне читает информацию пакета, затем удаляет информацию, добавленную к пакету на этом же уровне отправляющей стороной, и передает пакет следующему уровню. Когда пакет дойдет доприкладного уровня, вся адресная информация будет удалена и данные примут свой первоначальный вид. Таким образом, за исключением самого нижнего уровня сетевой модели, никакой уровень не может непосредственно послать информацию соответствующему уровню другого компьютера. Информация на компьютере-отправителе должна пройти через все уровни. Затем она передается по сетевому кабелю на компьютер-получатель и опять проходит сквозь все слои, пока не достигнет того же уровня, с которого она была послана на компьютере-отправителе. Например, если сетевой уровень передает информацию с компьютера А, она спускается через канальный и физический уровни в сетевой кабель, далее по нему попадает в компьютер Б, где поднимается через физический и канальный уровни и достигает сетевого уровня.
Сетевые протоколы
Протоколы представляют собой набор стандартов и правил, согласно которым данные передаются по сети. Сетевые протоколы – это наборы правил и стандартов, в соответствии с которыми работают сетевые сервисы. Существует множество различных протоколов с своими функциями и задачами, соответствующих разным уровням модели OSI. Ниже приведено несколько распространённых протоколов:
EIA-232-D - Протокол, описывающий асинхронную последовательную передачу данных. COM-порт персонального компьютера использует этот стандарт. EIA-232-D - протокол первого уровня.
High-level Data Link Control (HDLC ) - HDLC описывает метод инкапсуляции данных при использовании синхронной последовательной передачи. Поддерживает как доступ точка-точка, так и многоточечный. HDLC - протокол второго уровня.
Point-to-Point Protocol (PPP) - Обслуживает соединения роутер-роутер и хост-сеть, используя снихронную или асинхронную схемы. PPP протокол второго уровня.
Integrated Services Digital Network (ISDN) - это набор протоколов передачи данных, предложенный телефонными компаниями, чтобы приспособить телефонные сети для быстрой передачи данных, голоса, графики, музыки и видео-информации. Протоколы ISDN охватывают с первого по третий уровни модели OSI. В состав ISDN входят такие протоколы как 1.430, Q.921.
TCP – часть стека протоколов TCP/IP, описывающий надёжный механизм транспортировки IP-пакетов.
