2.2 Обоснование и выбор программных средств

APM Civil Engineering обладает широкими функциональными возможностями для создания моделей конструкций, выполнения необходимых расчетов и визуализации полученных результатов. Использование этих возможностей позволит сократить сроки проектирования и снизить материалоемкость строительного объекта, а также уменьшить стоимость проектных работ и строительства в целом.

Выводы по главе

Как показано выше, у каждой программы есть свои достоинства и недостатки. Каждая из них дает широкий спектр возможностей, необходимых проектировщику и инженеру. Для своей работы, мною была выбрана программа APM Civil Engineering. Система APM Civil Engineering в полном объеме учитывает требования ГОСТ и СНиП, относящиеся как к оформлению конструкторской документации, так и к расчетным алгоритмам. Имеющиеся в системе APM Civil Engineering возможности инструментального обеспечения позволяют решать обширный круг прикладных задач. Также, данный программный продукт является лидером в сфере CAE систем , ввиду достаточной точности результатов расчета и простоты интерфейса.

3 Специальная часть

3.1 Визуализация проекта в Inventor.

Для того чтобы иметь возможность получить о проекте максимально широкое представление, используется популярная в наше время визуализация проектов. Это поможет максимально приблизить к реальности данный проект.

Проектируемый мост будет построен в районе гостиницы «Владикавказ», город Владикавказ.

Для визуализации моста, я использовал программу Inventor,так как она даёт широкие возможности в проявлении творческой фантазии , так же Inventor является довольно таки простой в понимании программой.

При создании моста , мы воспользовались режимом «Сборка». Для того чтобы создать «Сборку» ,мы должны спроектировать отдельно все детали моста.

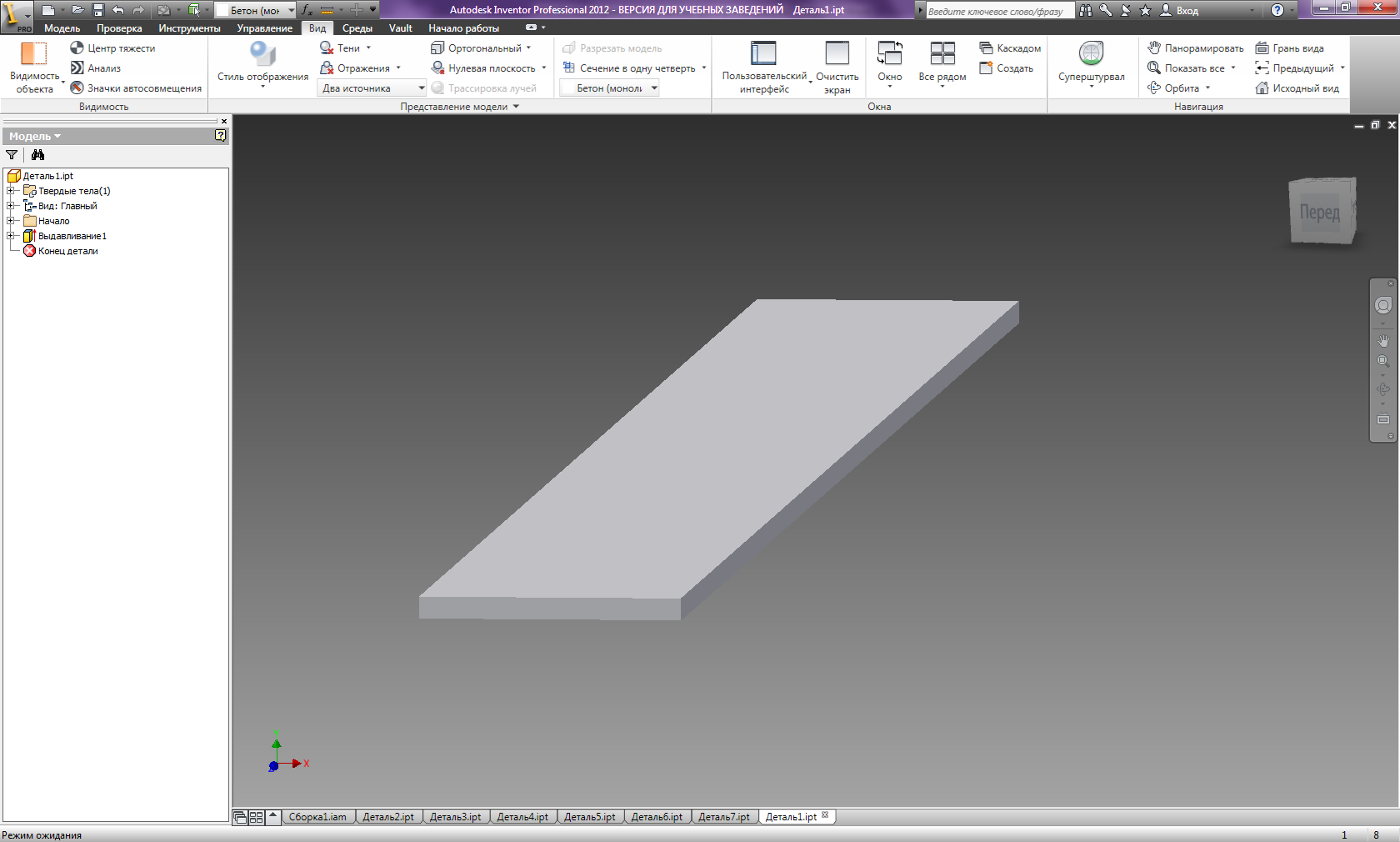

В первую очередь мы создаем битонную плиту, для этого мы выбираем инструмент «Прямоугольник» и задаем нужные нам параметры : длинна – 6м. , а ширина – 50 см. Далее пользуясь инструментом «Выдавливания» мы выталкиваем данный прямоугольник на 40 м. Затем задаем материал нашей плите – бетон монолитный. Модель изображена на рисунке 3.15.

Рисунок 3.15 – Модель битонной плиты.

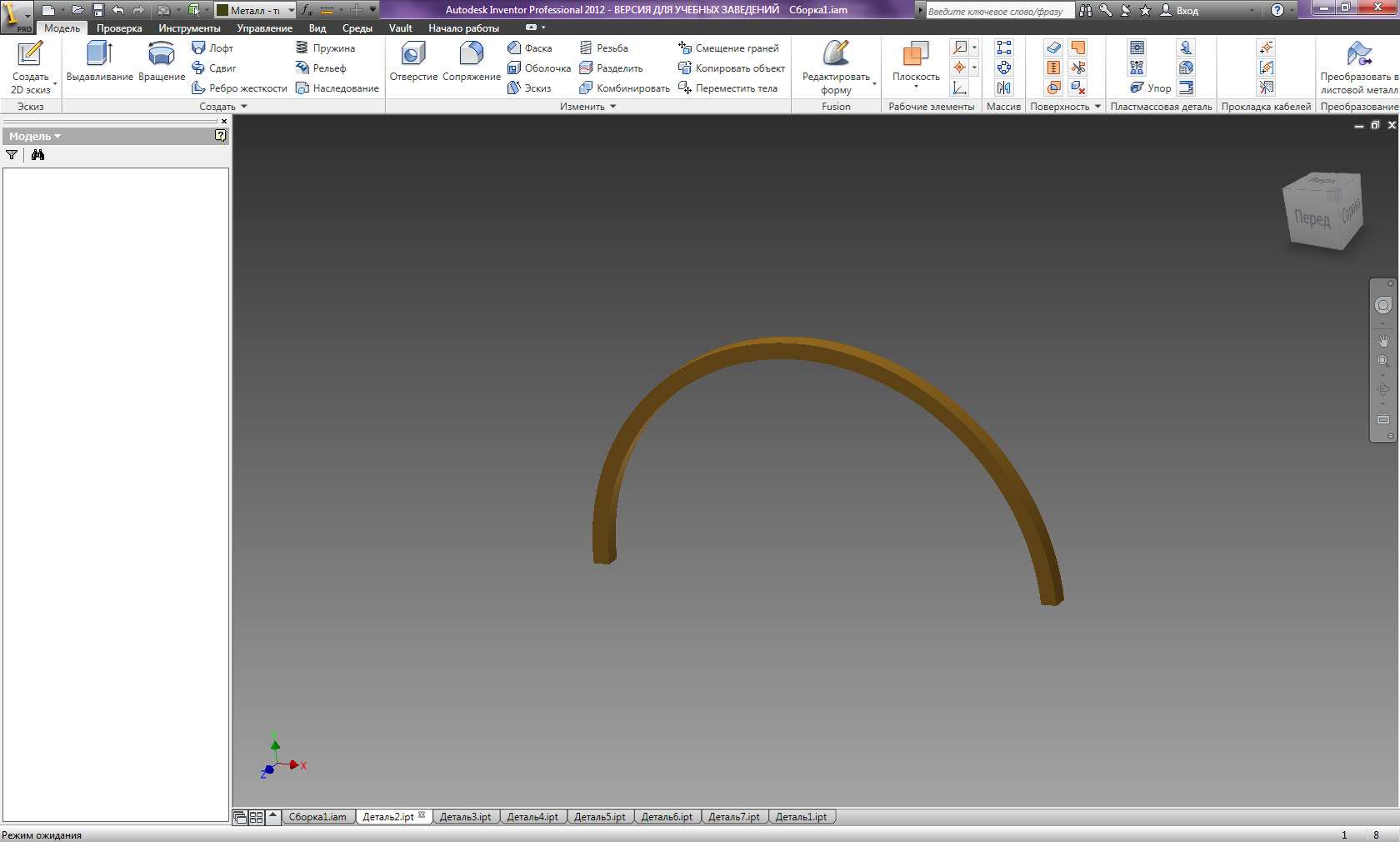

Далее мы строим дуги. Пользуясь инструментом «Дуга по центру и двум точкам» строим дугу радиусом 3 м , затем ещё одну дугу радиусом 2.80 м. соединяем концы дуг друг с другом и выдавливаем эскиз на 20 см. Полученная модель показана на рисунке 3.16.

Рисунок 3.16 – Модель дуги.

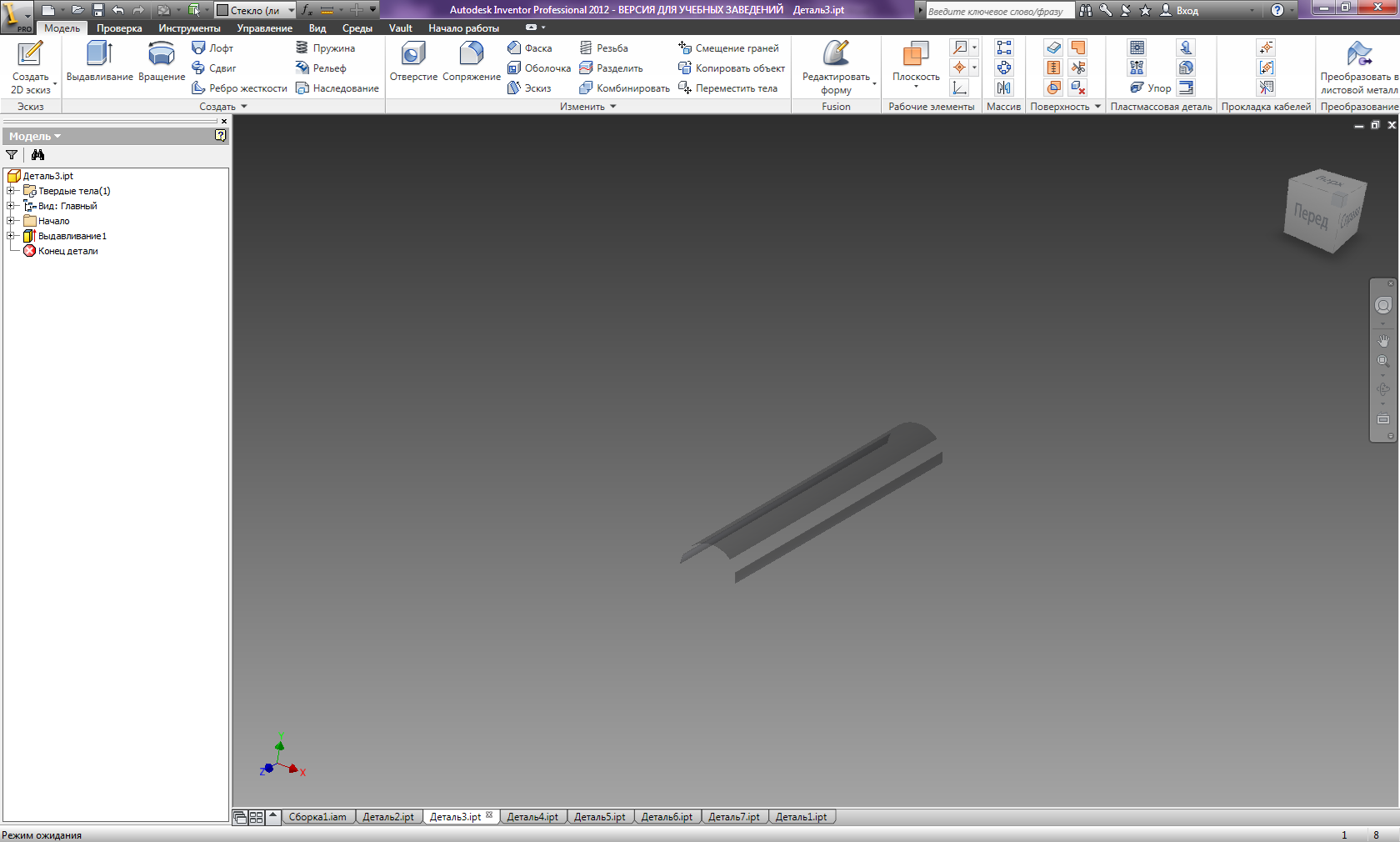

Строим стеклянное покрытие . Строим дуги радиусом 3м. И 2.96 м. Соответственно и так же соединяем их края , выталкиваем на 40 м. И задаем материал «Стекло». Модель изображена на рисунке 3.17.

Рисунок 3.17 – Стеклянное покрытие.

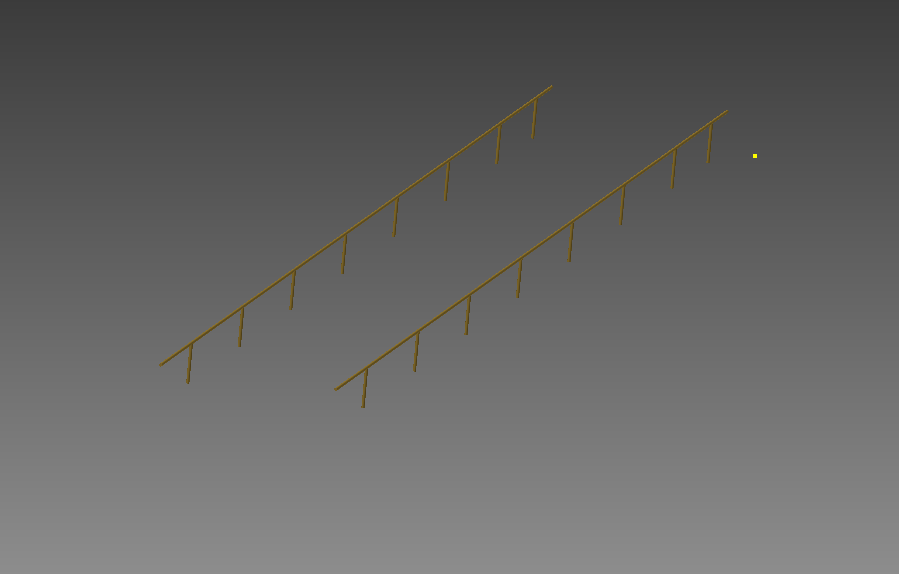

Строим перила. Выдавливаем окружность диаметром 8 см. на расстояние 38 м., затем строим стойки для перил с таким же диаметром и высотой 1 м. Модель изображена на рисунке 3.18.

Рисунок 3.18 – Перила.

В конце строим две прямоугольные балки 50 см на 50 см. и высотой 4 м. Модель изображена на рисунке 3.19.

Рисунок 3.19 – Балка.

В итоге получаем модель моста изображенного на рисунке 3.20.

Рисунок 3.20 – Мост.
