Технология выполнения облицовки одновременно с кладкой.

Для облицовки стен одновременно с их возведением можно применять закладные, т. е. защемляемые в кладке, и другие виды плит, закрепляемые с помощью стальных скоб, крюков и проволоки. Скобы, крюки и проволоку закладывают в швы между кирпичами или камнями в процессе кладки. Применяют также облицовку плитами, закрепляемыми не только проволокой, но и прокладными рядами, заделываемыми в кладку.

П

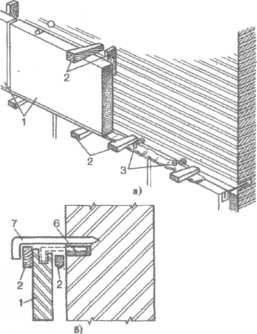

Крепление облицовочных плит из природного камня:

еред началом кладки стен с одновременной облицовкой их крупноразмерными бетонными плитами или плитами из природного камня подготовляют горизонтальную поверхность основания. На эту поверхность раскладывают слой раствора. На углах стен помещают маячные облицовочные плиты и натягивают шнур-причалку. По шнуру-причалке устанавливают на высоту одного ряда все промежуточные плиты и проверяют правильностьих установки отвесом и уровнем.

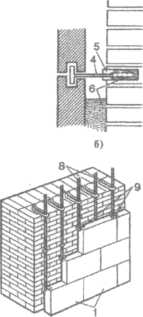

а-схема установки; б - скользящее крепление Т-образными костылями; в - деталь временного крепления; 1 - плиты облицовки; 2 - деревянные клинья; 3- ; 5 -стальные клинья; 6 -цементный раствор; 8 - вертикальные стержни; 9 - скобы.

При облицовке плитами из природного камня плиты ряда соединяют между собой скобами или пластинчатыми крюками, заделываемыми в торцовые пазы плит. Для того чтобы в процессе облицовочных работ плиты удерживались на местах установки, их закрепляют стальными прутьями, шинами или другими временными связями. Далее начинают кладку стены на высоту установленного ряда плит. В кладку из кирпича или керамических камней закладывают постоянные стальные крепления, свободный конец которых присоединяют к облицовочным деталям. Плиты из природного камня закрепляют анкерами, а бетонные плиты крепят к кладке за петли проволочными анкерами. Промежуток между кладкой и облицовкой может оставаться не заполненным раствором (что указывается в проекте). При наличии воздушной прослойки облицовка менее подвержена разрушению вследствие деформации стен, кроме того, улучшаются теплотехнические качества стены.

Последующие ряды облицовки устанавливают на прокладках-клинышках, образующих горизонтальный шов, и закрепляют в таком же порядке. Горизонтальные швы облицовки заполняют раствором одновременно складкой стен только в верхних (пяти) этажах, а в остальных случаях — после окончания всех строительных работ по зданию, когда нагрузка на стены достигает не менее 85% полной проектной нагрузки. Вертикальные поперечные швы в облицовке и кладке заполняют раствором в процессе возведения стены.

В процессе кладки кирпичных рядов каменщик следит за тем. чтобы установленные плиты не смешались и чтобы обеспечивалась надежная связь между облицовочными плитами и кирпичной кладкой.

Кладку стен с одновременной облицовкой их закладными керамическими или силикатными плитами, закрепляемыми с помощью прокладных рядов, выполняют в такой последовательности:

После укладки прокладного ряда сначала выставляют ряд облицовочных плит, затем возводят кладку стены до уровня верха прислонных облицовочных плит и вновь укладывают прокладной ряд облицовки.

протяженностью 20—25 м, который делится на две делянки; на одной из них каменщик 4—5-го разряда с каменщиком 2-го разряда устанавливают облицовочные плиты, одновременно на второй делянке в том же составе звено каменщиков ведет кладку стены.
