Вариант 9

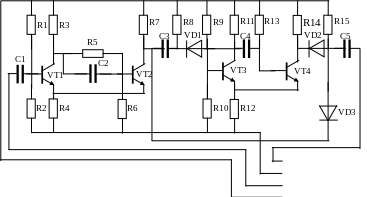

Селектор импульсов по длительности

1	Выход
2	Корпус
3	Вход
4	+6,3 В

N		R1	R2	R3	R4	R5	R6	R7	R8	R9	R10	R11	R12	R13	R14	R15
%		5	5	20	5	5	20	20	20	20	20	20	20	10	20	20
1	R	20	11	2	1	4,3	3	2	30	30	15	4,7	1	30	2	30
	P	0,9	0,4	9	4,3	1,8	1,4	9	0,01	1	0,8	5,7	4,3	4	9	0,62
2	R	22	12	2,2	1,1	4,7	3,3	2,2	33	33	16	5,1	1,1	33	2,2	33
	P	0,82	0,36	8.2	3,9	1,6	1,3	8.2	0,01	0,91	0,75	5,1	3,9	3,6	8.2	0,56
3	R	24	13	2,4	1,2	5,1	3,6	2,4	36	36	18	5,6	1,2	36	2,4	36
	P	0,75	0,33	7,5	3,6	1,5	1,2	7,5	0,01	0,82	0,68	4,7	3,6	3,3	7,5	0,51
4	R	27	15	2,7	1,3	5,6	3,9	2,7	39	39	20	6,2	1,3	39	2,7	39
	P	0,68	0,3	6,8	3,3	1,3	1,1	6,8	0,01	0,75	0,62	4,3	3,3	3	6,8	0,47
5	R	30	16	3	1,5	6,2	4,3	3	43	43	22	6,8	1,5	43	3,3	43
	P	0,62	0,27	6,2	3	1,2	1	6,2	0,01	0,68	0,56	3,9	3	2,7	6,2	0,43

N	C1 нФ	C2 нФ	C3 нФ	C4 нФ	C5 нФ
%	20	20	10	10	10
1	0,05	1	1	0,05	1
2	400	1100	1100	6,0	1,1
3	0,03	42	42	0,07	1,8
4	200	1300	1300	600	1.3
5	0,03	1,5	1,5	0,09	1,5

Примечания: R – кОм P – мВт Up = 10 В
