1.1 Объемно-планировочное решение
Данный объект относится к одноэтажным промышленным зданиям для предприятий строительства имеет следующие параметры:
длина здания 60 м
2 пролета шириной по 12 м
высота здания 8,4 м
шаг колонн 12000 мм;
максимальная высотная отметка – 10,2

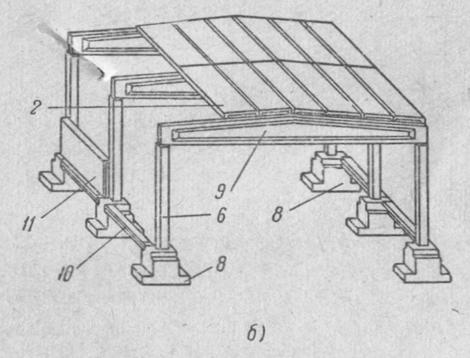

Данное здание состоит из следующих конструктивных элементов: столбчатые фундаменты, фундаментные балки, железобетонные колонны, стропильные железобетонные фермы, стеновые легкобетонные панели, панели остекления, покрытие из ребристых плит .
Так как мостового крана в этом здание нет. Привязка колонн принимается нулевая. В торцах здания через каждые 6м. расположены фахверковые колонны для крепления стеновых панелей. Высота фахверковой колонны принимается на 100 мм меньше высоты остальных колонн. В углах здания основные колонны сдвигаются на 500 мм для пропуска фахверковых колонн. В торцах каждого из пролетов устанавливаются распашные ворота размерами 4200х4800 мм.
1.2 Колонны
Колонны служат для опирания ферм, стропильных балок, подкрановых балок, крепления стеновых панелей.
В зданиях без мостовых кранов устанавливают колонны без консолей, а в зданиях с мостовыми кранами – колонны с консолями, на которые опирают подкрановые балки.
По расположению различают колонны крайних рядов, средних рядов, фахверковые.
По расположению
Крайние
Средние
Фахверковые

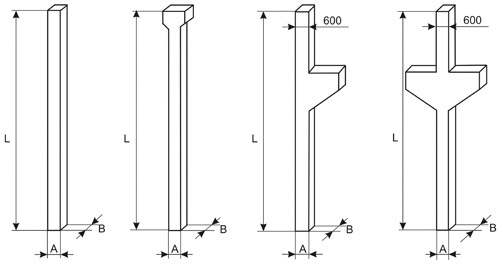

По конструкции различают:
1. постоянного сечения;
2. ступенчатые;
3. сплошные;
4. решетчатые;
5. консольные;
6. безконсольные.
В данном проекте применяются железобетонные колонны.
В данном проекте применяются железобетонные колонны.
Для крайних рядов – железобетонные, с размерами 400мм х 200мм х 8400мм. (К-1)
Для среднего ряда – железобетонные, с размерами 400мм х 400 мм х 8400мм.(К-2)
Для фахверковых колонн – колонны стальные сварные двутаврового сечения, с размерами 200мм х 200мм х 8400мм (К-3)
Рисунок 1.2.1 – Колонна крайнего ряда К-1
Фахверковые колонны - (рисунок 2).
К-2
Рисунок 2 – Фахверковая колонна К-2
1.3Фундаменты и фундаментные балки
Фундамент – нижняя подземная часть здания, воспринимающая нагрузку от веса всех конструкций и передающая эту нагрузку на грунт.
Классификация фундаментов:
По способу изготовления
Монолитные
По конструкции
Ленточные
Столбчатые
По материалам
Железобетон
Глубина заложения фундамента зависит:
От нагрузки
От вида грунта
От глубины заложения соседних фундаментов
От глубины промерзания грунта
Под колонны цеха чаще всего устанавливают столбчатые фундаменты стаканного типа. Стакан – это углубление, на которое устанавливается колонна, а после выверки закрепляется болтами , электросваркой.
Размеры стакана в плане делают больше сечения колонны: по верху на 150 мм, понизу на 100 мм. Размеры подошвы фундамента и высота ступеней, принимаются по расчету.
Между фундаментами укладываются фундаментные балки, по форме поперечного сечения они бывают: прямоугольные, трапециевидные, тавровые.
Верх столбчатого фундамента устраивают на отметке – 0.150м. Верх фундаментной балки располагают на отметке -0.030м
Опираются фундаментные балки на бетонные столбики, которые
устанавливают на ступени фундамента. По верху бетонного столбика устраивают цементную подливку для выравнивания поверхности. Под фундаментной балкой устраивают песчаную подушку, для предотвращения выпучивания. Опирание балок должно быть не менее чем 200мм.
Под колонны проектируемого здания устраиваем монолитный столбчатый фундамент высотой 2м.:
Под колонны крайних рядов устраиваем фундаменты размером 1800×2000, размер ступеней 400мм (Ф-1)
Под колонны среднего ряда устраиваем фундаменты размером 1800×2200, размер ступеней 400мм.(Ф-2)
Под фахверковые колонны устраиваем фундаменты размером 1800×1800, размер ступеней 400мм.(Ф-3)
Рисунок 1.3.1-фундамент крайнего ряда Ф-1
Фундаментные балки ставятся для опирания стеновых панелей. Они укладываются между столбчатыми фундаментами.
По форме поперечного сечения фундаментные балки могут быть:
1) прямоугольные;
2) трапециевидные;
3) тавровые;
Верх фундаментной балки устраивают на отметке – 0.30. Фундаментные балки опираются на фундамент через бетонный столбик.
В данном проекте применяются железобетонные фундаментные балки таврового сечения. Длиной 6000мм ,ширина балки 300мм. Высота 400мм
Рисунок 1.3.2- фундаментная балка ФБ
Стропильные конструкции.
Все конструкции, несущие покрытие, подразделяются на стропильные и подстропильные. Стропильные конструкции перекрывают пролет и, подобно стропилам, непосредственно поддерживают настил кровли. Подстропильные конструкции перекрывают 12 метровые шаги колонн и образуют промежуточные опоры для расположенных с 6-метровым шагом стропильных конструкций.
Ферма — составная стержневая конструкция, загружаемая только в соединяющих стержни узлах. Узловая нагрузка вызывает нормальные однозначные усилия в стержнях и позволяет полностью использовать их сечение. Стропильные конструкции воспринимают равномерно распределенную нагрузку от массы покрытия и снежного покрова (550—850 кг/м2) и сосредоточенную нагрузку от фонарных ферм и подвесных кранов. Опорное давление, передаваемое ими на подстропильные конструкции, колеблется в пределах 50—150 т.
Соответственно шагу колонн несколько укорачиваются и подстропильные фермы, примыкающие к торцовым стенам и деформационным швам.
в данном проекте, используются стропильные двухскатные балки. Тип сечения двухскатной балки –прямоугольное, расстояние между опорами болки – это пролет, расстояние между верхним и нижним поясом – высота балки.
В данном проекте используются железобетонная балка, которые имеют следующие параметры:
Высота балки 3000мм;
Ширина балки 600мм;
Длина балки 12000мм .
Рисунок балки.
Покрытие. Кровля.
В данном здание используется кровля из ребристых плит покрытия. Кровля - это часть здания, которая служит для защиты его от атмосферных воздействий.
По виду материала кровли бывают:
рулонные;
мастичные;
асбестоцементные;
металлические.
В данном проекте используются рубиройд сечением:0,7х1200х6000(мм)
Рисунок - Разрез кровли
