Список трудов магистранта

1. Коржень В.В. Разработка стабилизированного дизайна для индукционно-резистивной системы нагрева вихревыми токами / Коржень В.В,

// Новые технологии – нефтегазовому региону: материалы всероссийской научно-практической конференции студентов, аспирантов, молодых ученых с международным участием/ отв. ред. О.А. Новоселов – Тюмень : ТюмГНГУ, 2014. — 50 - 53 с.

2. Коржень В.А. Анализ современных способов дистанционной защиты линий электропередачи / Коржень В.В., Власова Е.П. // Новые технологии – нефтегазовому региону: материалы всероссийской научно-практической конференции студентов, аспирантов, молодых ученых посвященной 50-летию Тюменского индустриального института/ отв. Редактор О.А. Новоселов.- Тюмень: ТюмГНГУ, 2013.- 245-247 с.

Приложение 1 Номограммы для определения частотного показателя колебательности

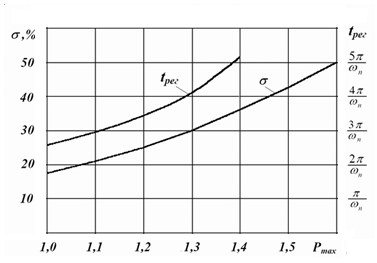

Рис. П 1.1. График для определения P_max и частоты среза по заданному перерегулированию

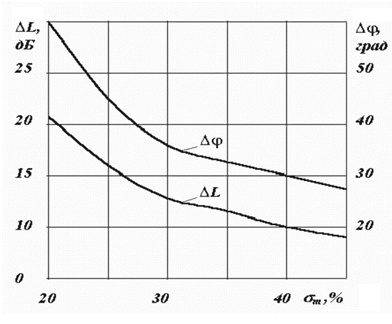

Рис. П 1.2. График для определения запаса по амплитуде и запаса по фазе

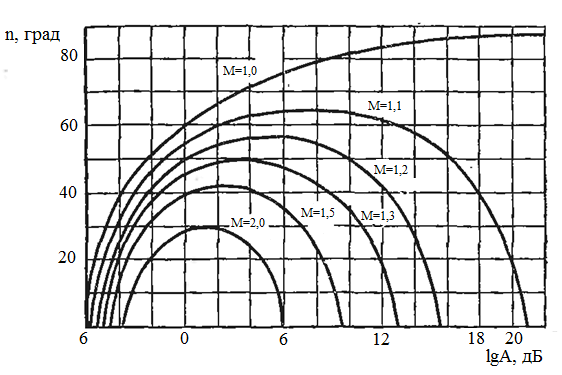

Рис. П 1.3. Кривые зависимости требуемого запаса по фазе от модуля в децибелах при различных показателях колебательности М

Приложение 2 Текст программы для расчета пи-регулятора

Kr=0.900

Ti=27

sys1=tf([1],[1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0],1)

sys2=tf([1 0],[1 -1],1)

sys3=tf([-1 0],[1 -0.962],1)

sys4=tf([1 -1],[1 0],1)

W1=parallel(sys2,sys3)

W=series(W1,sys1)

Wpr=series(W,sys4)

Wrr=tf([Kr*(1+1/Ti) -Kr],[1 -1],1)

Wr=series(Wpr,Wrr)

W=0:pi/1000:pi/10

x=0:0.001:10

% nyquist(Wr,W)

% hold

% R=5.238

% plot(R*((cos(x)-5.762/R)+i*sin(x)))

Wz=feedback(Wr,1)

step(Wz)

% ffplot(Wz)
